Опция одноканального генератора сигналов MSO5000-E-AWG
Add a review
Артикул MSO5000-E-AWG Код товара 119390
Под заказ
25 054 ₽
Rusgeocom
Нашли дешевле? Сообщите нам!
Платите частями
Удобный способ оплаты по
3 890 ₽
Код товара 119390
Опция одноканального генератора сигналов MSO5000-E-AWG
25 054 ₽
Технические характеристики Опция одноканального генератора сигналов MSO5000-E-AWG
| MSO5000-E-AWG | |||||
|---|---|---|---|---|---|
|
Параметр |
Значение |
||||
|
Количесто каналов |
1 | ||||
|
Частота дискретизации |
200 Мвыб/сек |
||||
|
Вертикальное разрешение |
14 бит |
||||
|
Максимальная частота |
25 МГц |
||||
|
Стандартные формы |
синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой |
||||
|
Встроенные формы |
sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус |
||||
|
Синусоидальный сигнал |
|||||
|
Диапазон |
100 мГц...25 МГц |
||||
|
Неравномерность |
±0,5 дБ (относительно 1 кГц) |
||||
|
Гармонические искажения |
-40 дБн |
||||
|
Негармонические искажения |
-40 дБн |
||||
|
Коэффициент гармоник |
1% |
||||
|
Отношение сигнал/шум |
40 дБ |
||||
|
Прямоугольный / Импульсный сигнал |
|||||
|
Диапазон прямоугольного сигнала |
100 мГц...15 МГц |
||||
|
Диапазон импульсного сигнала |
100 мГц...1 МГц |
||||
|
Время нарастания / спада |
< 15 нс |
||||
|
Выброс |
< 5% |
||||
|
Коэффициент заполнения |
50% фиксированный - прямоугольный сигнал 10%...90% - импульсный сигнал |
||||
|
Разрешение коэффициент заполнения |
1% или 10 нс, что больше |
||||
|
Минимальная длительность импульса |
20 нс |
||||
|
Разрешение длительности импульса |
10 нс или 5 бит, что больше |
||||
|
Джиттер |
5 нс |
||||
|
Пилообразный сигнал |
|||||
|
Диапазон |
100 мГц...100 кГц |
||||
|
Линейность |
1% |
||||
|
Симметрия |
0%...100% |
||||
|
Шумовой сигнал |
|||||
|
Полоса |
>25 МГц |
||||
|
Встроенные формы |
|||||
| Диапазон | 100 мГц...1 МГц | ||||
|

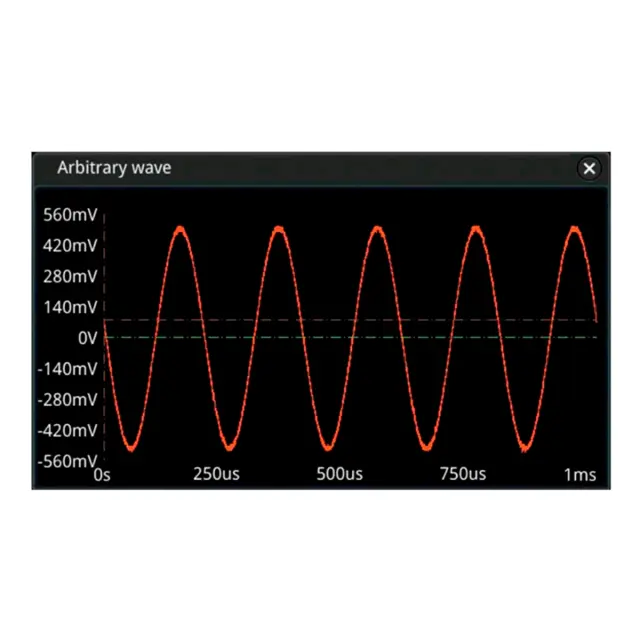

Произвольная форма |
|||||
|
Диапазон |
100 мГц...10 МГц |
||||
|
Количество точек |
2...16 К точек |
||||
|
Дополнительные свойства |
поддержка сохранения и загрузки форм |
||||
|
Частота |
|||||
|
Точность |
100 ppm (<10 кГц), 50 ppm (>10 кГц) |
||||
|
Разрешение |
100 мГц или 4 бит, что больше |
||||
|
Амплитуда |
|||||
|
Уровень |
20 мВп-п ... 5 Вп-п (высокий импеданс) 10 мВп-п ... 2,5 Вп-п (50 Ом) |
||||
|
Разрешение |
100 мкВ или 3 бит, что больше |
||||
|
Точность |
2% (на частоте 1 кГц) |
||||
|
Смещение |
|||||
|
Уровень |
±2,5 В (высокий импеданс) ±1,25 В (импеданс 50 Ом) |
||||
|
Разрешение |
100 мкВ или 3 бит, что больше |
||||
|
Точность |
±(2% установленного значения + 5 мВ + 0,5% амплитуды) |
||||
|
Модуляция |
|||||
|
Тип |
АМ, ЧМ, ШИМ |
||||
| АМ |
Модулирующий сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Глубина модуляции: 0% ... 120% |
||||
| ЧМ |
Модулирующий сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Смещение: 1 Гц... несущая частота |
||||
| ШИМ |
Модулирующий сигнал: прямоугольный с 50% коэффициент заполнения Частота: 1 Гц ... 50 кГц Частота скачка: 100 мГц... максимальная несущая частота |
||||
|
Свипирование |
|||||
|
Закон |
линейный / логарифмический |
||||
|
Интервал свипирования |
1 мс ... 500 с |
||||
|
Частота |
Внутри диапазона частот |
||||
|
Пачки импульсов |
|||||
|
Режим |
N циклов, непрерывный |
||||
|
Количество импульсов |
1 ... 1 000 000 |
||||
|
Период |
1 мкс ... 500 с |
||||
|
Задержка |
0...500 с |
||||
|
Источник запуска |
внутренний, ручной |
||||
