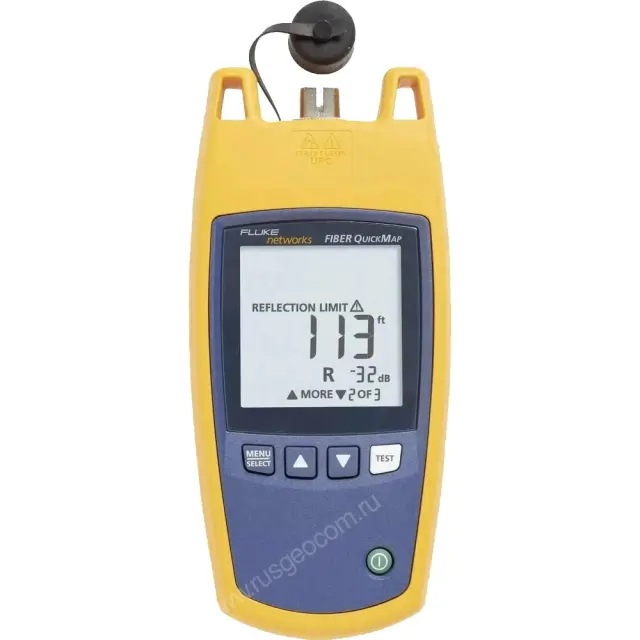

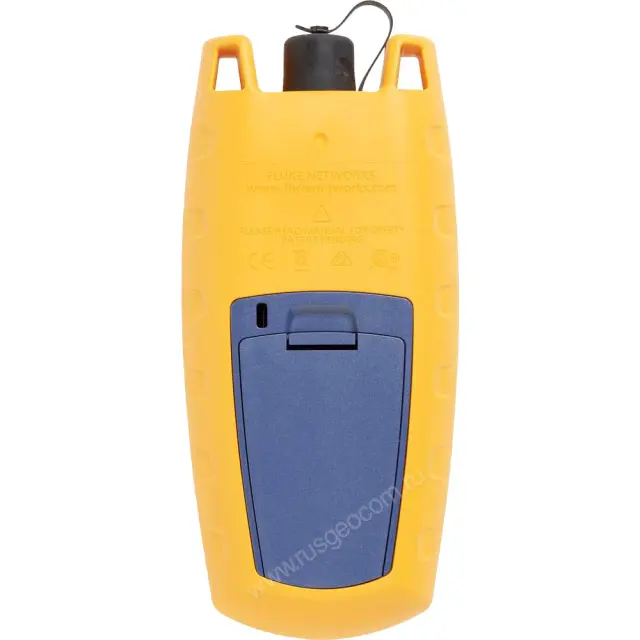

Оптический рефлектометр Fluke Networks FQM-SFP-M

Визуальные локаторы VFL хорошо работают с незащищенными участками оптоволокна рядом с коммутационными панелями, посвечивая неисправные соединения и разрывы. Они неэффективны при работе кабелями протяженностью более нескольких метров, или когда кабель невиден или недоступен, или когда свет лазера не может проникнуть под оболочку кабеля.

Оптические рефлектометры (OTDR) предоставляют графические данные и результаты анализа по всей длине кабеля — гораздо дальше зоны действия визуальных локаторов VFL, но такие рефлектометры могут быть дорогими и требовать для работы больше времени и навыков.

Fiber QuickMap заполняет пробел между визуальным локатором VFL и рефлектометром OTDR. Эти модели просты в обращении, подобно визуальному локатору VFL, и предоставляют информацию о расстоянии и мощности для точек с высоким уровнем потерь, разрывов и точки окончания оптоволокна. Они также определяют, является ли оптоволокно активным

Поиск неисправностей и определение расстояния до них в многомодовых кабелях

• Работает с многомодовым оптоволокном, 50/125 мкм и 62,5/125 мкм
• 850 нм выходная длина волны. Измерение до 4 921 футов (1 500 м) оптоволокна за считанные секунды
• Определение местоположения чрезмерных сгибов, сращиваний, дающих высокие потери, разрывов и загрязненных соединителей в многомодовом волокне
• Измерение и обнаружение сращиваний с высокими потерями
• Обнаружение точки окончания оптоволокна
• Поиск потенциальных источников интенсивного потока ошибочных битов, вызванного отражением от загрязненных или слабых соединений
• Выявление активных оптических сигналов перед началом процесса тестирования
• Быстрая настройка. Подключите волокно и нажмите кнопку «Test». Не требуется длительная настройка.
• Быстрое обнаружение проблем. Время тестирования — шесть секунд. Больше никакого поиска неисправностей вслепую, который может занимать несколько часов.
• Изменение показателя преломления (IOR) для повышения точности длины оптоволокна
• Хорошая видимость в темных областях. Дисплей с подсветкой автоматически выключается

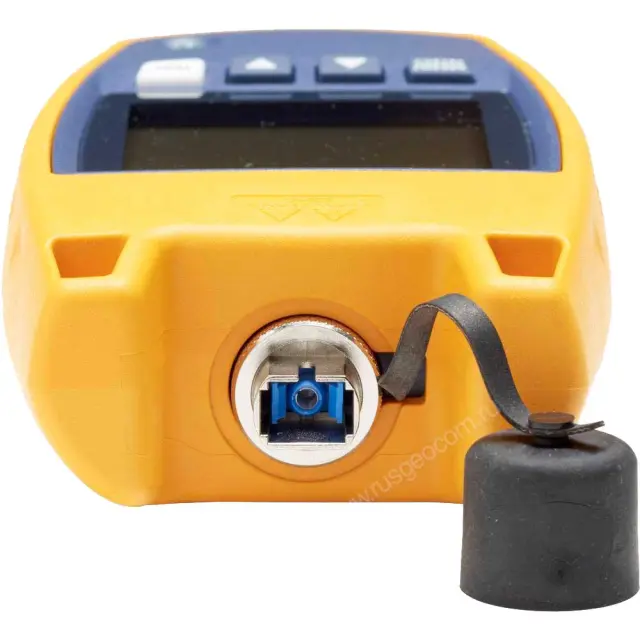

• Съемный адаптер SC легко очищается
• Доступность дополнительных сменных адаптеров LC, ST и FT
• Продолжительный срок использования батарей; 1 500 тестов (обычно) от 2 батарей AA
• Прочная конструкция; проведены испытания на вибрацию и падение с высоты 1 м

Тестирование одной кнопкой

Готовое средство Fiber QuickMap можно немедленно использовать без пользовательской установки. Просто включите его, подключитесь к проверяемому многомодовому соединению и нажмите кнопку «TEST», чтобы обеспечить требуемую видимость канала для быстрого поиска неисправностей или проверки возможности соединения. Не нужно попросту тратить время на настройки, указание типов оптоволокна или его стандартов.

Шестисекундный поиск неисправностей

Одностороннее средство поиска неисправностей Fiber QuickMap сокращает время поиска неисправностей от нескольких часов до нескольких секунд. Среднее время проведения теста составляет в среднем шесть секунд, что быстро обеспечивает видимость и данные, необходимые для нахождения и устранения любых проблем с многомодовыми оптоволоконными кабелями. Инструменты, обычно используемые для поиска неисправностей, как правило, неэффективны. Простые в использовании визуальные локаторы повреждений, лазеры или фонари имеют чрезвычайно ограниченные способности поиска неисправностей, потому что они неспособны отличить или определить местонахождение проблематичной потери или неисправностей отражения. Они также требуют, чтобы пользователь поддерживал визуальный контакт с кабелями, прослеживая его длину, чтобы определить местонахождение любых ошибок. Мало того, что этот процесс занимает много времени, он также невыполним во многих центрах обработки данных и средах учебных заведений, в которых соединения проводятся под полом, за стенами или под землей. Измерители мощности и источники — идеальное решение для проверки всего канала на предмет мощности и потерь, но неэффективны при поиске неисправностей, потому что пользователь должен последовательно проверить отдельные соединения канала, что может занять несколько часов в зависимости от длины канала и числа соединений.

Обеспечение критически важной видимости многомодового канала

Обеспечение видимости всех неисправностей со связью в пределах канала обязательно, потому что именно здесь происходит большинство отказов оптоволокна в среде предприятия. Средство поиска неисправностей Fiber QuickMap отображает полные расстояния к нескольким* неисправностям связи до конца (или разрыва) соединения.

Определение причин частоты ошибок по битам

В то время как коэффициент отражения соединителя - нормальное явление в оптоволоконных кабелях, его слишком высокое значение может действительно вызвать проблемы, особенно в системах с высокой полосой пропускания (10+ Гбит/с) . Чрезмерный коэффициент отражения (обычно вызываемый грязными торцами или плохой полировкой) влияет на выходные данные передатчика, что приводит к ошибкам по битам. Возможность нахождения и измерения неисправностей, связанных с высоким отражением, помогает оптимизировать производительность сети.

Локализация наиболее частых причин неисправностей волоконно-оптических кабельных систем

Обнаружение неисправностей, связанных с крупными потерями в пределах многомодового канала важно, потому что они - источник большинства отказов оптоволоконных кабелей на предприятии. Эти макроизгибы, загрязненные или поврежденные торцы разъемов, которые могут привести к крупной потере, невидимы для визуальных локаторов повреждений, фонариков и измерителей мощности. Однако с помощью Fiber QuickMap пользователь может быстро определить пороги потери, чтобы обозначить и найти любые неисправности, связанные с крупными потерями.
