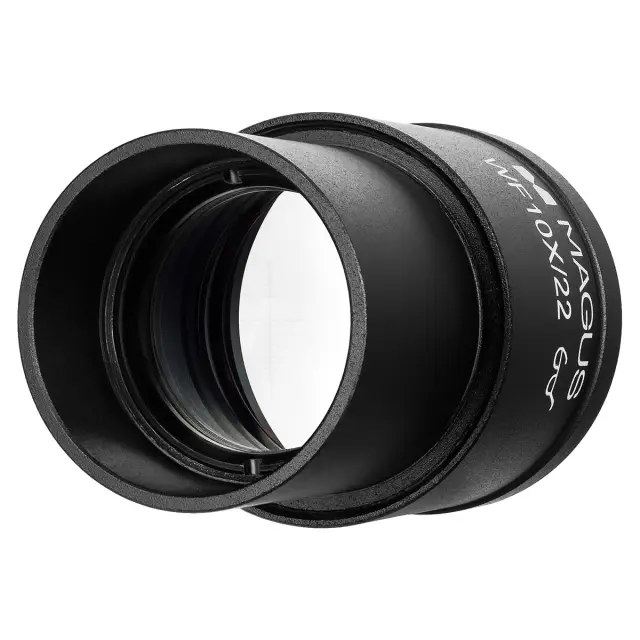

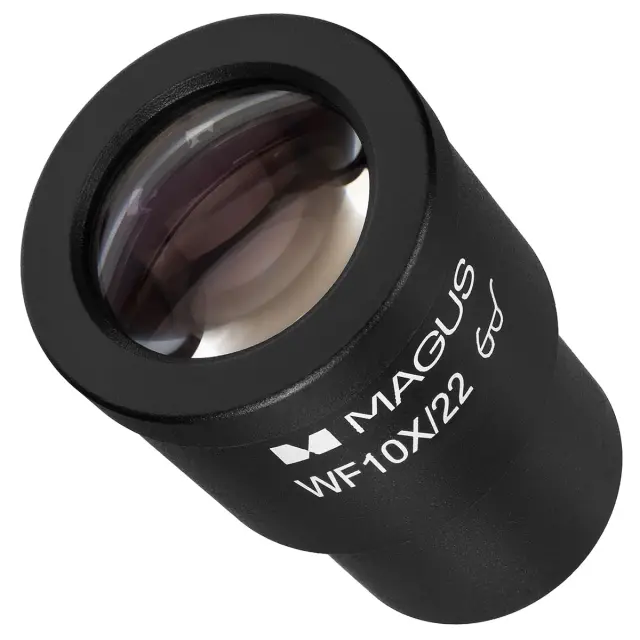

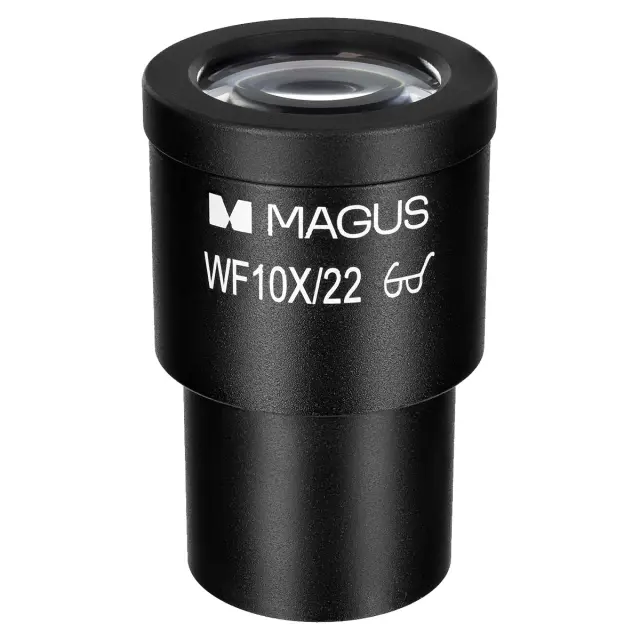

Измерительный окуляр с ценой деления шкалы 0,1 мм. Шкала находится в плоскости полевой диафрагмы. Размеры можно измерять в миллиметрах или в микронах. Шкалу надо градуировать для каждого рабочего объектива с помощью калибровочного слайда. Цена деления слайда 0,01 мм. Его кладут на предметный столик и поворачивают окуляр так, чтобы деления шкал слайда и окуляра были параллельны друг другу.
Кроме этого, для каждого объектива высчитывают цену деления окулярной шкалы (E). Для этого на объективах с небольшой кратностью считают число делений шкалы окуляра, помещающихся в шкалу слайда. На объективах со средней и большой кратностью считают, сколько делений шкалы слайда помещается в окулярную шкалу.
Формула для расчета цены деления окулярной шкалы:
Е=ТL/A, где:
Т – цена деления шкалы микрометрического слайда (0,01 мм);
L – число делений шкалы слайда;
А – число делений шкалы окуляра.
После этого можно определить истинный линейный размер наблюдаемого объекта. Он будет равен длине объекта по окулярной шкале, умноженной на E.
Совместимость:
Микроскоп биологический MAGUS Bio 250B
Микроскоп биологический MAGUS Bio 250BL
Микроскоп биологический MAGUS Bio 250T
Микроскоп биологический MAGUS Bio 250TL
Микроскоп биологический инвертированный MAGUS Bio V300
Микроскоп биологический инвертированный MAGUS Bio V350
Микроскоп металлографический MAGUS Metal 600
Микроскоп металлографический MAGUS Metal 600 BD
Микроскоп металлографический MAGUS Metal 630
Микроскоп металлографический MAGUS Metal 630 BD
Микроскоп металлографический MAGUS Metal 650
Микроскоп металлографический MAGUS Metal 650 BD
Микроскоп металлографический инвертированный MAGUS Metal V700
Микроскоп металлографический инвертированный MAGUS Metal V700 BD
Микроскоп люминесцентный MAGUS Lum 400
Микроскоп люминесцентный MAGUS Lum 400L
Микроскоп люминесцентный инвертированный MAGUS Lum V500
Микроскоп люминесцентный инвертированный MAGUS Lum V500L
Микроскоп поляризационный MAGUS Pol 800
Купить окуляр MAGUS MES10 10х/22 мм со шкалой (D 30 мм), а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
