Наконечник ослабляющий RIGOL TIP-MCX-5000X-1

Наконечник ослабляющий RIGOL TIP-MCX-5000X-1 представляет собой цилиндрический гибкий изолированный проводник со встроенным делителем 5000:1.

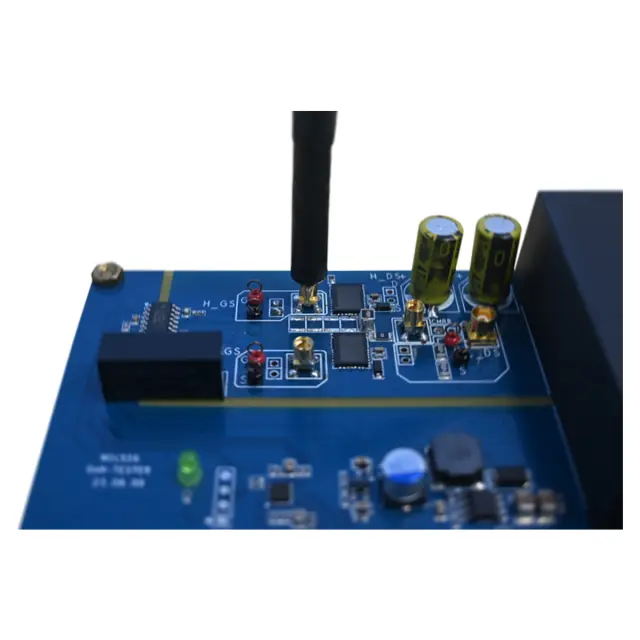

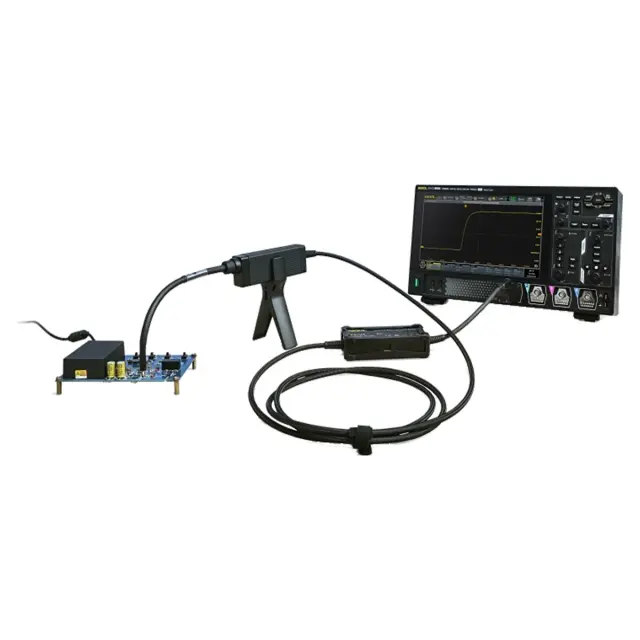

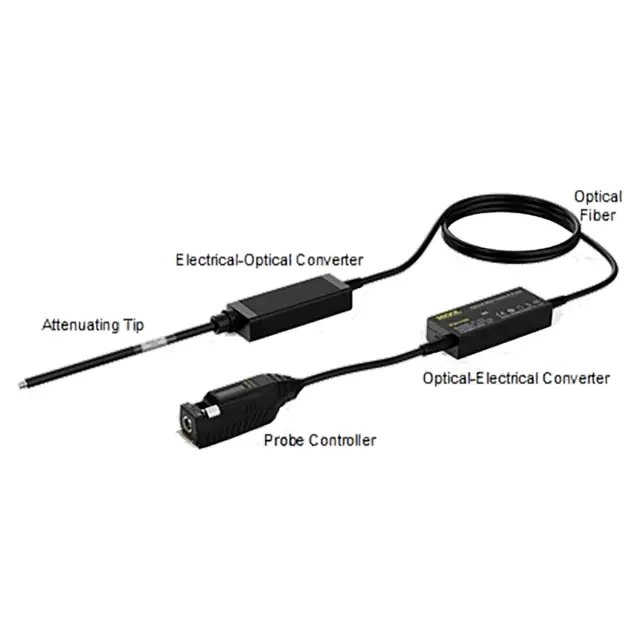

Наконечник одним разъемом подключается к точке измерения, а другим – к электронно-оптическому преобразователю (конвертору). Предназначен для работы в составе комплекта пробника осциллографического с оптической развязкой RIGOL PIA1100 и служит для передачи электрического сигнала на вход осциллографа с коэффициентом ослабления 5000:1.

Применение (в комплекте пробника)

• Оценка силовых устройств, параллельные измерения тока, устранение неполадок при EMI (электромагнитной интерференции) и при работе с ESD (электростатически чувствительными устройствами)
• Проектирование приводов двигателей, преобразователей мощности, электронных балластов
• Проектирование и анализ полумостовых/полномостовых устройств на основе GaN, SiC, IGBT
• Испытание инверторов, импульсных источников питания
• Испытание изоляционных материалов
• Высоковольтные, в том числе и широкополосные, приложения
• Измерения электрических величин с помощью приборов, изолированных от цепей заземления

Назначение

Продукт предназначен для измерений параметров электронных устройств в производственных и лабораторных целях в составе комплекта пробника RIGOL PIA1100.

Особенности и преимущества

• Верхняя рабочая частота 1000 МГц
• Синфазное входное напряжение до 85 кВ_ПИК
