Нагрузочные резисторы Fluke 5320A-LOAD для многоцелевых калибраторов серии Fluke 5xxx

Нагрузочный адаптер высокого напряжения 5320A-LOAD High Voltage Load Adapter является вспомогательной принадлежностью для калибратора многофункционального электрического тестера Fluke 5320A Multifunction Electrical Tester Calibrator и калибратора 5080A High Compliance Multi-Product Calibrator с мегомной опцией, обладающего высокой степенью совместимости с продуктами разного типа. Он подает нагрузку на тестер высокого испытательного напряжения для создания тока утечки, необходимого для калибровки тестера. Он может использоваться как отдельно с цифровым мультиметром и пробником высокого напряжения, так и со встроенным мультиметром 5320A и пробником высокого напряжения, поставляемым вместе с мультиметром.

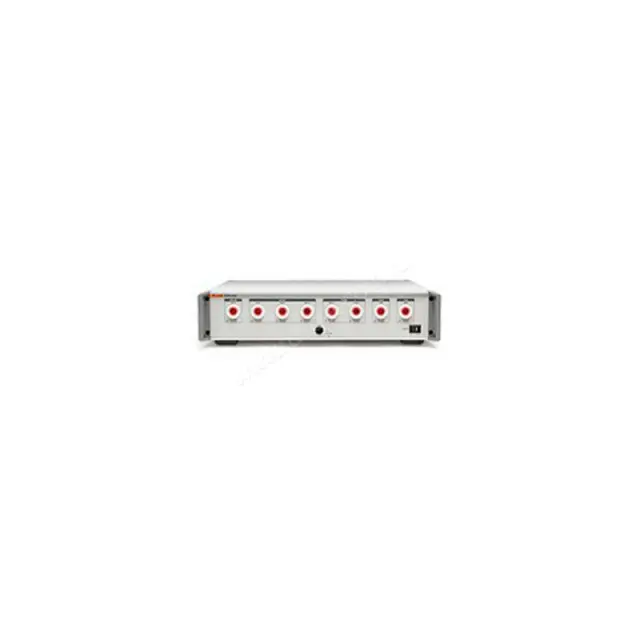

Нагрузочное устройство 5320A-LOAD включает в себя серию из восьми специально подобранных резисторов, обеспечивающих восемь выводов в диапазоне сопротивлений от 10 кОм до 5 МОм.

Ввиду высоких напряжений, создаваемых тестерами высокого напряжения, нагрузочное устройство 5320A-LOAD рассчитано на то, чтобы выдерживать максимальное напряжение от 1,2 до 5,5 кВ в зависимости от выбранного резистора. В процессе калибровочного испытания при высоком напряжении цифровой мультиметр и пробник высокого напряжения производят измерения фактического испытательного напряжения и тока утечки тестера высокого испытательного напряжения. Устройство 5320A оборудовано встроенным мультиметром и поставляется вместе с предназначенным для этой цели пробником высокого напряжения.

Нагрузочное устройство 5320A-LOAD стандартно поставляется с доступным для анализа сертификатом калибровки, содержащим градуировочные данные. За дополнительную плату по своему желанию можно получить официально зарегистрированный сертификат калибровки 17025.

Конструкция устройства 5320A-LOAD позволяет для удобства эксплуатации и уменьшения зоны обслуживания размещать его на калибраторе или под ним.
