Модуль расширения частотного диапазона TFE1854R

Модуль расширения частотного диапазона Planar TFE1854R представляет собой специализированное устройство в компактном исполнении, выполняющее функции преобразователя и предназначенное для совместного использования с векторными анализаторами цепей линейки КОБАЛЬТ С42xx/С44xx, у которых предусмотрен прямой доступ к источникам и приемникам тестового сигнала. Такая система обеспечивает возможность измерения матрицы S-параметров в полосе частот до 54 ГГц, смещая верхнюю границу рабочего диапазона ВАЦ, исключая необходимость покупки более дорогого ИККПО. В отличие от базового варианта TFE1854, данное изделие снабжено только приемным контуром с двумя каналами: опорным и измерительным, без группы формирования сигнала, за счет чего обладает более доступной ценой.

Конструкционное исполнение

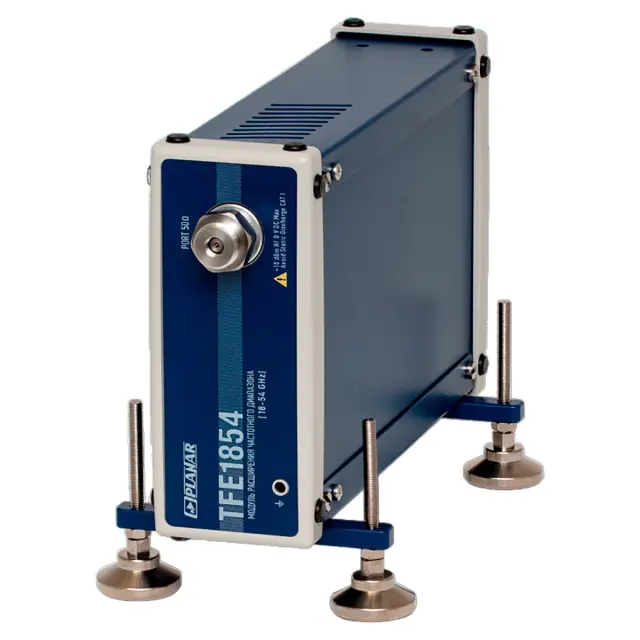

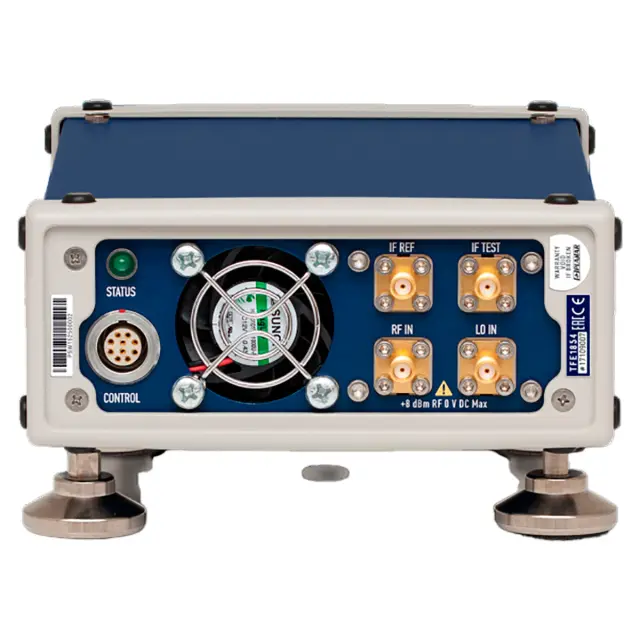

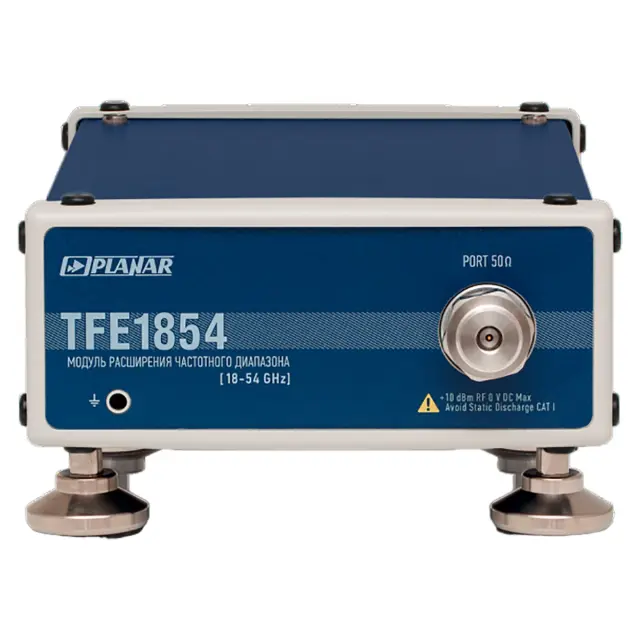

МРЧД Planar TFE1854R управляется программно от векторного анализатора цепей, для чего используется сигнальный кабель, по которому также осуществляется питание внешнего преобразователя. На передней панели изделия размещен измерительный порт, подключаемый к объекту контроля, а с тыльной стороны корпуса находится соединитель кабеля питания и управления, а также коннекторы RF IN, LO IN, IF REF и IF TEST, соединяемые с измерительным портом и гнездами прямого доступа к источнику и приемникам сигнала векторного анализатора цепей. Также на задней части корпуса находится отверстие вентилятора активной системы воздушного охлаждения устройства.

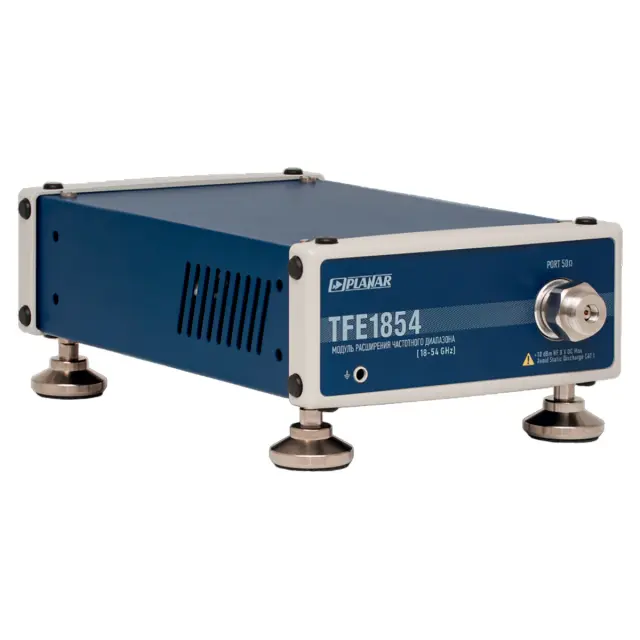

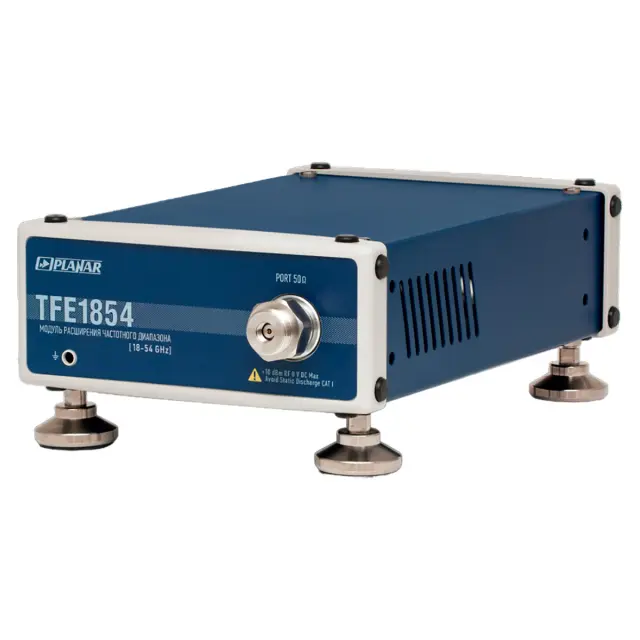

Предусмотрена возможность вертикального или горизонтального размещения устройства с использованием набора регулируемых ножек. Путем их вкручивания либо выкручивания выполняется точное сопряжение пространственного положения коннекторов объекта контроля и измерительного порта преобразователя для исключения механических нагрузок, влияющих на точность измерений.

Особенности использования

Внешний преобразователь Planar TFE1854R не имеет физических органов управления, поэтому не нуждается в специальных настройках. Перед выполнением замеров необходимо подключить необходимое количество изделий к измерителю комплексных коэффициентов передачи и отражения, удалив соответствующие перемычки с конфигурируемой панели ВАЦ, программно установить совместный режим работы векторного анализатора с МРЧД и задать вносимые потери соединительных кабелей. После проведения необходимых калибровок можно подключать объект контроля и приступать к измерениям.

Купить модуль расширения частотного диапазона Planar TFE1854R, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
