Модуль расширения частотного диапазона TFE1854

Add a review
Код товара 120154

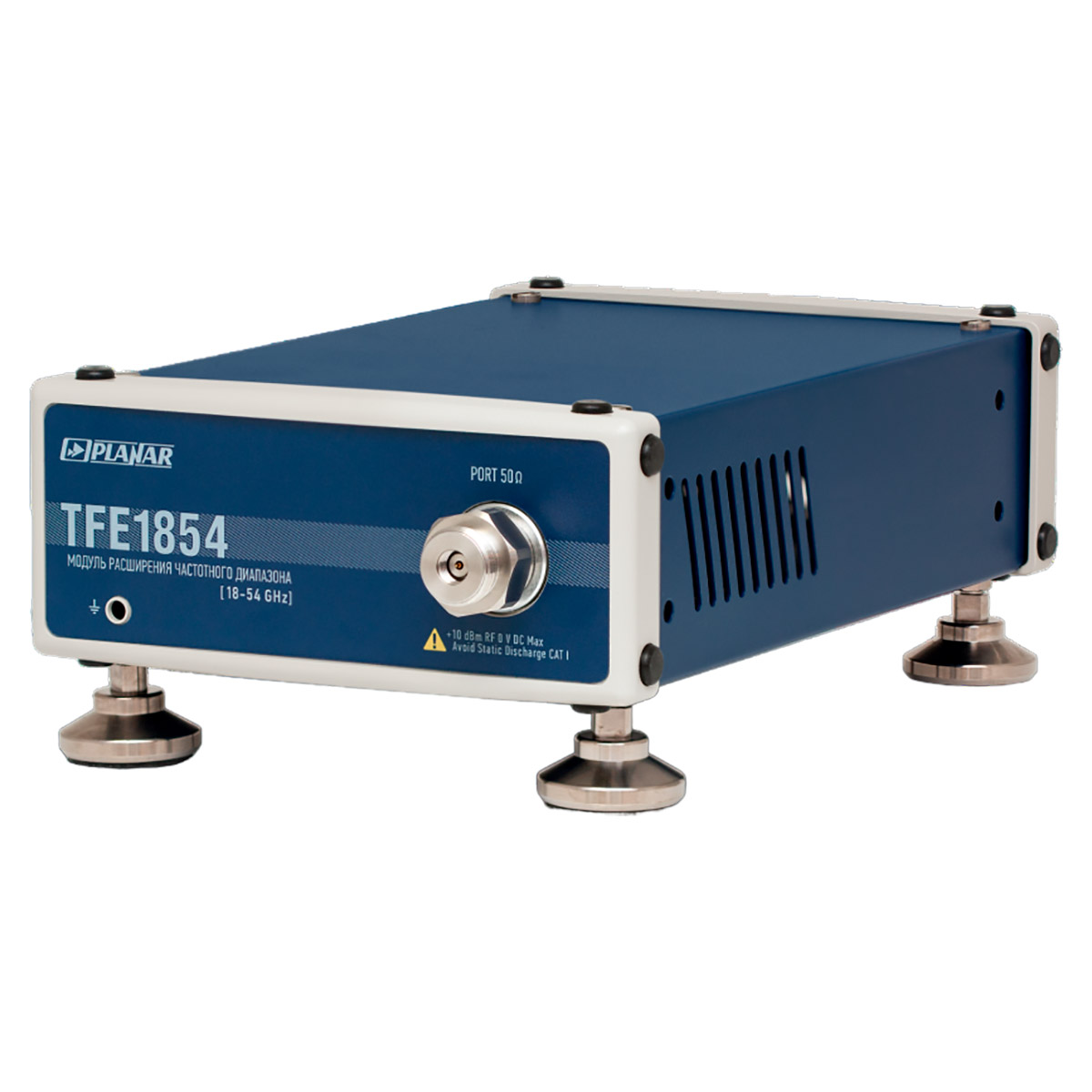

Модуль расширения частотного диапазона Planar TFE1854
Модуль  частотного диапазона Planar TFE1854
Модуль расширения   диапазона Planar TFE1854
Модуль   диапазона Planar TFE1854
Planar TFE1854
Модуль расширения частотного диапазона Planar TFE1854
Основные характеристики
Артикул:
TM0048
Гарантия:
1 год
Диапазон частот:
18 ГГц
Все характеристики
Модуль расширения частотного диапазона Planar TFE1854 предназначен для использования с анализаторами цепей...
Перейти к описанию
Цена с НДС
По запросу
Под заказ
Description
Specifications
Documents
Reviews

Модуль расширения частотного диапазона Planar TFE1854 предназначен для использования с анализаторами цепей линейки Кобальт, обеспечивая наращивание их функциональности за счет возможности выполнения измерений в полосе частот от 18 до 54 ГГц. С помощью одного изделия можно исследовать параметры отражения, а при задействовании одновременно двух и более блоков – всех остальных S-характеристик. Устройство внесено в Госреестр СИ РФ и может применяться на производстве для контроля качества продукции, для отладки и диагностики коммуникационного оборудования и других ответственных задач.

Принцип действия

Представляя собой однопортовое устройство с 50-омным коаксиальным трактом, модуль расширения Планар TFE1854 одновременно выполняет функции источника тестового РЧ сигнала и приемника-измерителя. При поступлении сигнала с анализатора по каналам RF и LO производится его умножение по частоте, фильтрация и масштабирование по уровню в соответствии с заданными пользователем настройками. Встроенная система автоматической регулировки поддерживает заданный показатель мощности, обеспечивая стабильность выходных параметров. В режиме приемника модуль выполняет селекцию сигналов – падающего, отраженного и прошедшего через объект контроля, преобразует их по частоте в измерительном и опорном каналах, усиливает и передает на векторный анализатор цепей через IF выход для дальнейшей цифровой обработки. Режим преобразования данных позволяет автоматически пересчитывать показатели, полученные при произвольном значении импеданса измерительного тракта.

Конструкционное исполнение

Planar TFE1854 поставляется в комплекте с набором необходимых ВЧ соединителей: RF, LO и IF с коннекторами SMA, и с кабелем управления LEMO. Подключение к объекту контроля производится через тракт с вилочным разъемом NMD 1,85 мм. Управление модулем осуществляется через интерфейс анализатора цепей, по SPI-каналу.

Предусмотрена возможность монтажа в стойку или использования опциональных ножек-опор. С помощью винтового механизма регулировки высоты обеспечивается точное позиционирование соединительного коннектора с целью снятия механических нагрузок с него, что способствует повышению точности и повторяемости получаемых результатов измерений.

Особенности

  • Компактное исполнение.
  • Возможность размещения в горизонтальном и вертикальном положении.
  • Для питания модуля и передачи сигналов управления используется один кабель.
