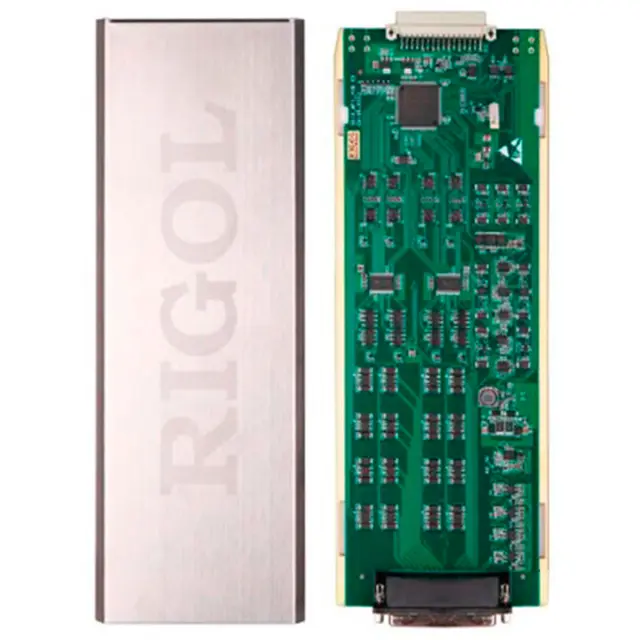

Модуль многофункциональный для M300 MC3534

Оставить отзыв

Гарантия 1 год

Артикул MC3534 Код товара 119829

Модуль многофункциональный для M300 MC3534

Характеристики

Назначение:

для системы сбора и хранения данных M300.

Все характеристики

Многофункциональный модуль MC3534 для системы сбора и хранения данных M300. Данный модуль имеет четыре...

Перейти к описанию

Для приборов Rigol

83 626 ₽ Последняя цена

Описание и характеристики

Модуль многофункциональный для M300 MC3534

О товаре
Характеристики

Многофункциональный модуль MC3534 для системы сбора и хранения данных M300. Данный модуль имеет четыре 8-разрядных канала цифровой вход/выход (DIO), четыре 32-разрядных канала счетчика (ТОТ) и четыре канала аналогового выхода (DAC).

Купить модуль многофункциональный для M300 MC3534, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики

RIGOL MC3534
Цифровые входы/выходы (DIO)
Порт 1,2,3,4	8 бит, вход или выход, не экранированный
Режим	Vвх (L)	Vвх (H)	Vвых (L)	Vвых (H)	Vвх (H) Мax
TTL	<0.8 В	>2.0 В	<0.2 В @I_{_out}=-500 мA	>4.8 В @I_out=1 мA	<42 В, поднятие из-за внешней утечки незамкнутой цепи
5В CМOS	<1.5 В	>3.5 В	<0.2 В @I_out=-500 мA	>4.8 В @I_out=1 мA
3.3В CМOS	<1.0 В	>2.3 В	<0.2 В @I_out=-500 мA	>3.15 В @I_out=1 мA
2.5В CМOS	<0.75 В	>1.75 В	<0.2 В @I_out=-500 мA	>2.35 В @I_out=1 мA
Определяемый пользователем	Порог - 0.3 В	>1.75 В	<0.2 В @I_out=-500 мA	>(LeВel-0.2 В) @I_out =1 мA
Сигнализация	Возможно провести сравнение и экранирование в в соответствии с показателями или не опираясь на показатели				Возможно сравнение и экранир. по показателям или без них
Дискретизация	4 мс				4 мс
Скорость чтения	100 раз/сек				100 раз/сек
Вход счетчика TOT
	Высокоскоростные каналы (TOT1, TOT2)		Каналы с обычной скоростью (TOT3, TOT4)
Максимальное значение счетчика	2³²-1		2³²-1
Вход счетчика	Максимальный 10 МГц, повышение и понижение сигнала, редактируемый		Максимальный 100 кГц, повышение и понижение сигнала, редактируемый
Уровень сигнала	CМOS 3.3В, 5В		1 Вп-п ~ 42 Вп-п смещение:-12В ~ +12В
Пороговая величина	Внутренняя предварительная установка CМOS 3.3V		-12В ~ +12В, редактируемый
Вход стробирования	CМOS 3.3В-Hi, CМOS 3.3В-Lo или отсутствует. Максимально допустимое 5 В		CМOS 3.3В-Hi, CМOS 3.3В-Lo или отсутствует. Максимально допустимое 5 В
Обнуление счетчика	Ручное или чтение/обнуление		Ручное или чтение/обнуление
Скорость чтения	100 раз/сек		100 раз/сек
Аналоговый выход напряжения DAC
DAC 1,2,3,4	±12 В не экранированное (определяется заземлением)
Разрешение	1 мB
Выходной ток	Максимальное 10 мA, не ограничено для пяти разъемов (20 DAC канала)
Установление времени	1 мс до 0.01% от выхода
Точность (1 год ±5°С)	0.25%+20 мВ
Температурный коэффициент	±(0.015%+1мВ)/°С

Полные характеристики
