Машина силовоспроизводящая (силозадающая) МСВ-500/2МГ4

Оставить отзыв

Гарантия 2 года

Госреестр 83529-21

Артикул МСВ-500/2МГ4 Код товара 124298

Машина силовоспроизводящая (силозадающая) МСВ-500/2МГ4

Характеристики

Госреестр:

83529-21

Диапазон воспроизведения силы:

от 10 до 500 кН

Точность:

0,5 Н (0,0005 кН)

Все характеристики

Машины МСВ-МГ4 предназначены для воспроизведения единицы силы и передачи ее размера средствам измерений...

Перейти к описанию

Dynamometers

Под заказ

9 405 000 ₽

Нашли дешевле? Сообщите нам!

Описание и характеристики

Код товара 124298

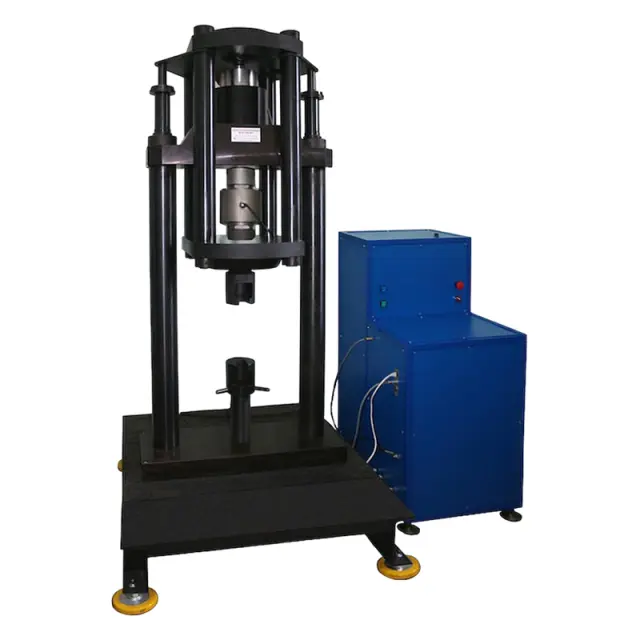

Машина силовоспроизводящая (силозадающая) МСВ-500/2МГ4

9 405 000 ₽

Машины МСВ-МГ4 предназначены для воспроизведения единицы силы и передачи ее размера средствам измерений (динамометры растяжения и сжатия, крановые весы и весоизмерительные датчики) при поверке и калибровке. Машины соответствуют требованиям, предъявляемым к рабочим эталонам 1-го разряда согласно государственной поверочной схеме для средств измерений силы, утвержденной приказом Росстандарта от 22.10.2019 № 2498.

Конструктивно машина состоит из станины, исполненной в виде жесткой рамы, шкафа управления, измерительной системы и силоизмерительного тензодатчика.

Станина состоит из силовой рамы и реверсора и скомпонована так, что нагружающий гидроцилиндр, поверяемое средство измерений и силоизмерительный тензодатчик посредством станины и реверсора соединены в последовательную силовую цепь. Все элементы этой цепи находятся под одинаковой нагрузкой, создаваемой нагружающим гидроцилиндром.

Принцип действия машины основан на сравнении выходных сигналов силоизмерительного датчика и поверяемого средства измерений при нагружении их одной и той же нагрузкой.

Машина снабжена гидравлическим устройством подъема и опускания реверсора, не нуждается в фундаменте и монтируется на виброопорах.

Для выборки зазоров и грубого нагружения применяется гидронасос с электроприводом. Для точного поддержания и регулируемого изменения нагрузки применяется следящая гидросистема с электрическими сервоприводами.

Машина комплектуется оригинальным вторичным преобразователем и программным обеспечением производства ООО "СКБ Стройприбор".

Испытание динамометров в соответствии с методикой поверки может осуществляться в ручном или автоматическом режимах, включающих обжатие, трехкратное нагружение, нагружение прямым ходом и разгружение обратным ходом с оформлением протокола поверки. Выбор режима осуществляется пользователем.

Купить машину силовоспроизводящую (силозадающая) МСВ-500/2МГ4, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики Машина силовоспроизводящая (силозадающая) МСВ-500/2МГ4

	МСВ-500/2МГ4
Диапазон воспроизведения силы, кН	от 10 до 500
Дискретность, Н (кН)	0,5 (0,0005)
Пределы допускаемой относительной погрешности, %	±0,02
Колебание нагрузки в заданной точке, Н (кН), не более	1,5 (0,0015)
Колебание нагрузки в заданной точке, % от max, не более	0,0003
Скорость изменения нагрузки, кН/с	0,001 ... 10
Время выхода на заданное усилие (ступень), с, не более	30
Время удержания нагрузки в заданной точке, мин, не менее	не ограничено
Диапазон рабочих температур, °С	от +18 до +26
Габаритные размеры силовой рамы, мм, не более: - длина - ширина - высота	650 750 2650
Габаритные размеры шкафа управления, мм, не более: - длина - ширина - высота	740 760 620
Минимальная высота зоны сжатия, мм	300
Минимальная высота зоны растяжения, мм	800
Масса машины (масса шкафа управления), кг, не более	1200 (120)
Электрическое питание от сети переменного тока - напряжение, В - частота, Гц	от 207 до 253 от 49 до 51
Потребляемая мощность, В·А, не более	1500
Вероятность безотказной работы за 10 000 ч	0,95
Срок службы, лет	10 лет
