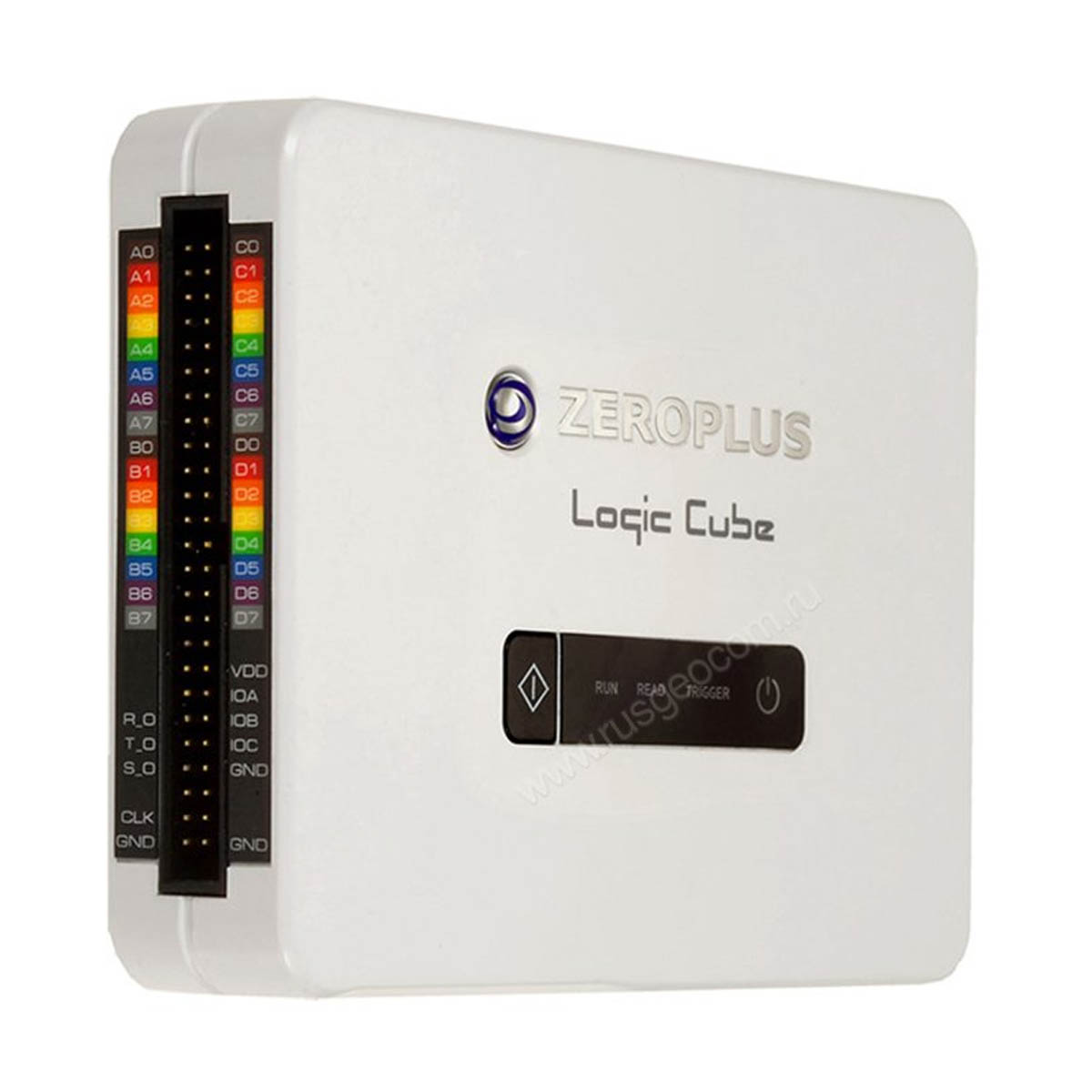

Логический анализатор Zeroplus LAP-C16032

Add a review
Код товара 84037
LAP-C 16032
LAP-C 16032-2
LAP-C 16032-3
LAP-C 16032
Основные характеристики
Артикул:
0031360
Гарантия:
2 года
Количество каналов:
16
Частота дискретизации:
100 МГц
Все характеристики
Модель LAP-C представляет собой логический анализатор под управлением компьютера через интерфейс USB...
Перейти к описанию
Цена с НДС
По запросу
Под заказ
Description
Specifications
Equipment
Documents
Reviews
Назначение анализатора LAP-C

Модель LAP-C представляет собой логический анализатор под управлением компьютера через интерфейс USB. Программное обеспечение поставляемое в комплекте с логическим анализатором совместимо с большинством известных операционных семейства Windows: 2000, XP, Vista, Win 7.

Пользователь логического анализатора имеет в своем распоряжении: 16 входных цифровых каналов, память 32 Кбит на канал (8 Мбит в режиме компрессии), тактовая частота 100 МГц, расширенный набор схем синхронизация и анализа (по шине, логический, статистический, опция синхронизации по длительности импульсов). Пользователю доступен для скачивается с сайта компании Zeroplus пакет из 24-х протоколов для анализа и декодирования: 1-WIRE, CAN 2.0B, IRDA, 3-WIRE, JTAG 2.0, PS/2, I2C(EEPROM 24LCS61/24LCS62), SSI Interface, MANCHESTER, MILLER, SPI(EEPROM AT25F), I2C, UART, SPI, 7-SEGMENT LED, USB 1.1, LCD 1602, DIGITAL LOGIC, ARITHMETICAL LOGIC, MICROWIRE, I2C(EEPROM 24L), UP DOWN COUNTER, MICROWIRE(EEPROM 93C), MCU-51. Остальные протоколы являются платной опцией и предоставляются по запросу.

Особенности анализатора LAP-C

  • Количество каналов: 16 каналов
  • Тактовая частота до 100 МГц
  • Измерение, декодирование и анализ сигналов: I2C, UART, SPI, 1-WIRE, SSI, HDQ, CAN, MICROWIRE, I2S, PS/2, Lin Bus и др. (до 30 протоколов бесплатно, свыше 30 - опция), смешанных сигналов с тактовой частотой до 100 МГц
  • Память на канал: 32 кбит, до 8 Мбит в режиме компрессии
  • Расширенная синхронизация, анализ: по шине, логический, статистический, опция синхронизации по длительности импульсов
  • Передача данных по интерфейсу USB 2.0 на управляющий компьютер
  • Не требует внешнего питания (питание по шине USB)
