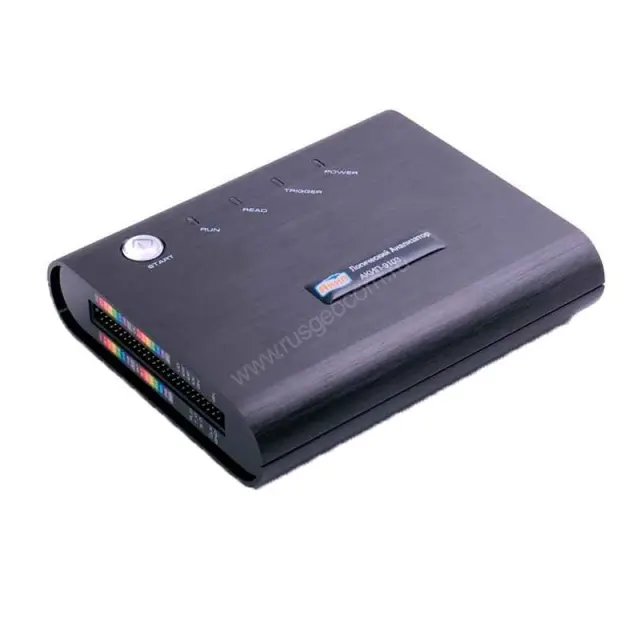

Логический анализатор АКИП-9102

Логический анализатор АКИП-9102 – современный измерительный прибор, который отличается минимальными размерами, но позволяет выполнять весь спектр анализов и тестов, для которых ранее использовались громоздкие и тяжелые модели для использования в лаборатории.

Анализатор работает с частотой до 200 МГц и позволяет выполнять проверку бинарных состояний по 32 каналам.

Прибор функционирует в паре с ноутбуком или стационарным компьютером. Для соединения к ПК используется провод с интерфейсом USB. Для вывода и замера данных применяется специализированное ПО, которое идет вместе с прибором.

Расширенная синхронизация обеспечивает стабильный анализ работы нескольких устройств одновременно. Анализ выполняется по шине, логический и статистический.

Приложение для компьютера, которое работает вместе с логическим анализатором АКИП-9102, позволяет вывести на экран компьютера элементы управления. С помощью программы вы можете выполнить замеры различных характеристик тестируемого оборудования. Имеется возможность указания условий начала измерений, сохранения данных и изменения других опций. При необходимости можно запустить программное обеспечение анализатора и приложение на проверяемой электронике в разных окнах одного компьютера.

Особенности устройства:

• Память на канал до 1 Мбит.
• Захват гличей от 5 нс.
• Измерение, декодирование и анализ сигналов I2C, UART, SPI и смешанных сигналов.
• Коэффициент сжатия - до 255 к 1.
• Имеется память в 128 кбит на каждый из 16 каналов.
• Задержка между каналами не превышает 1,5 нс.
• Порог срабатывания в пределах от – 6 до + 6 В.
• Не требует внешнего питания.

Купить логический анализатор АКИП-9102, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
