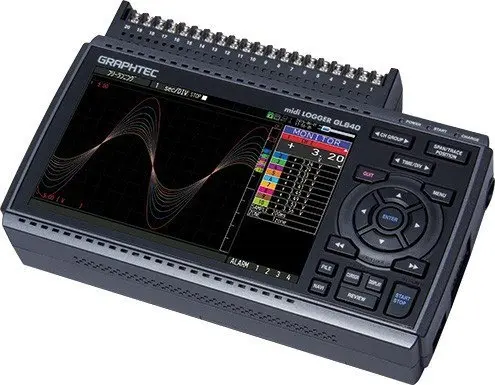

Регистратор Graphtec GL840M электронный

Оставить отзыв

Гарантия 2 года

Артикул GL840-M Код товара 79632

Характеристики

Назначение:

регистратор Graphtec GL840M электронный портативный

Все характеристики

Многовходная модель GL840-M подходит для многоканальных и температурных измерений. Модель высокого напряжения...

Перейти к описанию

GRAPHTEC

Снято с производства

Описание и характеристики
Сервис

Регистратор Graphtec GL840M электронный

О товаре
Характеристики

Многовходная модель GL840-M подходит для многоканальных и температурных измерений.

Модель высокого напряжения GL840-WV подходит для измерения напряжения аккумуляторов или высокоточных температурных измерений.

Три типа входных портов для измерения различных явлений

GL840-M

GL840-WV

Входной порт 1: многофункциональный аналоговый входной порт

Все входные каналы изолированы, что гарантирует отсутствие повреждения сигналов от помех других каналов. Входы GL840 подходят для комбинированных измерений напряжения, температуры, влажности, логических и импульсных сигналов.

Стандартная конфигурация имеет 20 аналоговых входных каналов, однако имеется возможность увеличения количества каналов до 200. Для этого добавьте желаемое количество дополнительных входных клеммных блоков (20 каналов в 1 блоке). Расширение возможно при помощи основного клеммного блока В-566 и присоединяемыми входными клеммными панелями В-564 или В-565.

Технические характеристики

Предельное выдерживаемое напряжение		Многовходный тип В-564	Панель высокого напряжения В-565
Напряжение	Диапазон входного напряжения	От 20 мВ до 100 В	От 20 мВ до 100 В
Напряжение	Максимальное напряжение (входной канал – земля)	60 Врнс**	300 Врнс**
Температура	Термопара	R, S, B, K, E, T, J, N, W (WRe5-26)
Температура	Платиновый термодатчик	Pt100 (IEC751), JPt100 (JIS), Pt1000 (IEC751)
Точность	Напряжение	± 0.1% полной шкалы	± (0.05% полной шкалы + 10 мкВ)
Точность	Температура*	± 1.55°С	± 1.1°С

*Точность для термопары типа К на 100°С включая компенсацию холодного спая.Точность зависит от уровня температуры и типов термопар.** Врнс – размах напряжения сигнала.

Пример увеличения количества каналов до 40

1. Клеммную панель отсоединяем от основного блока GL840.

2. Клеммный блок В-566 присоединяется к основному блоку GL840 при помощи внешнего кабеля В-567 (-05 или -20 в зависимости от необходимой длины кабеля).

Клеммный блок В-566 присоединяется к основному блоку GL840 при помощи внешнего кабеля В-567 (-05 или -20 в зависимости от необходимой длины кабеля)

3. Блоки и панели фиксируется защелками на подключенном клеммном блоке В-566.

4. Клеммный блок В-566 соединяется в гирляндную цепь добавлением клеммного блока (В-564 или В-565).

Конфигурация для добавленных каналов

Количество каналов	20 каналов	40 каналов	100 каналов	200 каналов
Модуль GL840 (М или VW)	1 набор	1 набор	1 набор	1 набор
Кабель связи (В-567-05 или -20)	Не применяется	1 ПК	1 ПК	1 ПК
Основной клеммный блок (В-566)	Не применяется	2 набора	5 наборов	10 наборов
Входная клеммная панель (В-564 или В-565)	Не применяется	1 набор	4 набора	9 наборов

Входной порт 2: дополнительные цифровые датчики

дополнительные цифровые датчики midi LOGGER GL840

Дополнительные датчики и адаптеры для регистратор GL100 в качестве дополнительного разветвителя для регистратора GL840.

Входной порт 3: 4 входных канала логических/импульсных сигналов

Поддержка 4-х входных каналов логического или импульсного сигнала. Импульсный/логический вход имеет 3 режима работы с измеряемыми величинами: моментальный, накопительный, чередующегося расчета.

Максимальный интервал дискретизации 10 мс

Интервал дискретизации		10 мс	20 мс	50 мс	100 мс	200 мс	500 мс	1 с	2 с
Количество каналов		1	2	5	10	20	50	100	200
Измерение	Напряжение	•	•	•	•	•	•	•	•
Измерение	Температура	-	-	-	•	•	•	•	•

Сбор данных*

Выборка	10 мс	50 мс	100 мс	200 мс	500 мс	1 с	10 с
GBD формат	31 день	77 дней	95 дней	108 дней	270 дней	Более 365 дней	Более 365 дней
CSV формат	3 дня	11 дней	16 дней	21 день	54 дня	109 дней	Более 365 дней

*Цифры приблизительны. Предельный размер собранного файла данных составляет 2 ГБ в GBD или CSV.Интервал выборки ограничен количеством используемых каналов.(10 мс: 1 канал, 50 мс: 5 каналов, 100 мс: 10 каналов).При использовании цифровых датчиков и GL100-WL в качествеустройства удаленного контроля – скорость выборки ограничена.

Поддержка флеш карт большого объема для длительной записи температурных измерений

Новые GL серии поддерживают 2 слота под флеш карты в качестве носителей данных. Устройство поддерживает SDHC формат флеш карт объем до 32 Гб. В комплекте идет SDHC карта объемом 4 Гб, установленная в первый слот.

Удобное подключение к ПК

GL840 унаследовал возможность проводного подключения дополнительных датчиков, связи до 10 регистраторов в единую систему с помощью 1 ПК/ноутбука, однако приобрел новую функцию – возможность связи через Wi-Fi специальным опциональным съемным модулем.

Пример комбинаций с Wi-Fi модулем

Варианты практического применения

Подключение к мобильным устройствам при помощи программы из комплекта ПО

Пример сложной конфигурации контроля и управления сбором данных

Визуализация, работа с данными и управление

Варианты отображения измерений

Отображение данных Y-T осциллограммы, цифровое, статистическая калькуляция результатов.

Функция Excel позволяет мгновенно записывать собранные данные в Excel файлы.

Операции с файлами

Собранные данные во множестве файлов могут быть объединены в единый файл. Используя функцию комбинирования – данные могут быть импортированы в новый канал и объединены наложением друг на друга в 1 файл. Функция связи объединяет данные по оси времени. При использовании релейного режима сбора данных – функция привязки будет объединять несколько файлов в один большой файл.

Y-T экран

Цифровой экран

Экран статистики и вычисления

Функция планировки

Имеется возможность создать Ваш план работы от начала до конца выбранного промежутка времени и настроить автоматические измерения в виде визуализированной схемы. Весь процесс интуитивно удобен и прост. Легкая планировка настроек записи реализуется растягиванием отображенных полос мышью (Идентично для GL серии).

Так же возможно отметить выборку временных участков множества файлов измерений на глаз.

Функция поиска подключенного оборудования

Упрощение поиска оборудования, подключенного к ПК и запуск сбора данных.

Синхронная запись оборудования в группе и автоматическая функция объединения

Добавление каждого файла от каждого регистратора GL серии может производиться как в индивидуальном файле, так и созданием настройки с множеством регистраторов GL серии в группе с записью в едином файле.

Преобразование данных

Преобразование GBD (Graphtec Binary Data) в CSV форма. Размер файла уменьшается, используя сжатие данных при сохранении значения в конкретной точке времени в указанном интервале. Сохраняет среднее, максимальное или минимальное значение в конкретном выделенном интервале времени.

ПО для мобильных устройств (GL-Connect)

Приложение для мобильных устройств доступно для Android OS и iOS платформ. Вы можете бесплатно скачать эту программу с официального сайта Graphtec (ПО регулярно обновляется под новые версии ОС мобильных устройств).

Схема функционирования регистратора (логгера данных) Graphtec GL840

Регистратор данных GL840 принимает данные от датчиков и адаптеров по мультивходам – каналам поступления информации. Вне зависимости от того, сколько каналов задействовано в данный момент – 20 или 200 – все они работают параллельно и заизолированы друг от друга. По этой причине искажения сигналов по разным каналам не происходит, а поступающие данные обрабатываются совокупно в разных вариантах, рисуя общую картину контролируемых процессов. Первичная обработка данных производится самим логгером, но предпочтительно передавать данные проводным либо беспроводным методом на ПК, либо ноутбук для дальнейшего анализа.

Области применения модульного регистратора (логгера данных) Graphtec GL840

Модульный регистратор используется при комплексной проверке сельскохозяйственного, производственного, компьютерного и офисного оборудования: параллельные замеры температуры и влажности, логического или импульсного сигнала, а также тока и напряжения в разных точках аппарата. Регистратор позволяет строить зависимости параметров, проводит все наиболее часто используемые вычисления и позволяет комплексно анализировать зависимости параметров друг от друга. Похожим образом проводятся испытания водонагревательного и отопительного оборудования и сопутствующих трубопроводных систем – одновременно в нескольких точках котла и труб замеряются температура деталей, теплоносителя и скорость потока. Для наибольшей экономической и эксплуатационной эффективности в GL840 были введены 2 выше описанные модификации. Кроме того был внесен отдельный модуль Wi-Fi, с помощью которого имеется возможность подключать до 5 самостоятельных регистраторов данных GL100-WL. Такой подход позволяет использовать до 5 пар датчиков: освещенность/УФ интенсивность, температура/влажность, напряжение/температура, ускорение/температура, датчик СО2, термисторы, токовые клещи, не занимая непосредственно сам GL840.

Отображение и хранение результатов измерений

Модульный регистратор данных (логгер влажности, температуры, напряжения ускорения и измерения множества других параметров) выдаёт показания датчиков, а также комплексную обработанную информацию в графическом виде (аналоговой и цифровой форме) и в формате таблиц на жидкокристаллическом экране диагональю 5,7 дюйма. Поступающие и обработанные данные записываются во внутреннюю флеш-память объёмом 4 Гб(идет в комплекте) или на сторонний флеш-носитель через разъём USB. Кроме того, данные могут одновременно в фоновом режиме загружаться на стационарный ПК/ноутбук – для этого предусмотрено кабельное Ethernet-соединение и отдельный модуль Wi-Fi дальностью до 50 метров.

Особенности применения серий МТ100, GL200 и GL800

GL220/GL240 рекомендуется использовать при количестве каналов равном или менее 20 каналов, согласно данной схемы (GL240 и GL220 каждый имеет клеммную панель на 10 каналов и выход под датчик влажности B-530, параллельно занимающий 1 линию на клеммной панели).

Во всех остальных случаях рекомендуется использовать GL820/GL840 в меру возможности увеличения количества каналов до 200 на каждый регистратор данных (датчик влажности В-530 устанавливается аналогично, занимая +/- и отдельное гнездо под датчик).

Описанная выше особенность относится ко всем ниже перечисленным примерам. При использовании большого количества каналов Вам необходима серия GL800.

Также обращаем Ваше внимание на тот факт, что GL серии 200 и 800 имеют различный функционал измерений.

Комплексное испытание ходовой транспортного средства с эмуляцией погодных условий

Термоконтроль климатических камер

Контроль кондиционирования воздуха

Измерение напряжения и температуры при тестировании дисплеев

Количество точек измерения зависит от используемого регистратора данных*

Измерение напряжения аккумуляторных элементов

Возможно применение GL220/240, однако, как в предыдущих случаях, количество будет ограничено.

Запись данных анализаторов

Сбор данных по сигналам измерительных устройств с возможностью записи в течение длительных периодов.

Купить Graphtec GL840, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

Технические характеристики

		Технические характеристики основного блока GL840
Номер модели		GL840-M	GL840-VW
Количество входных аналоговых каналов		20 каналов в стандартной конфигурации, расширение до 200 каналов
Количество аналоговых входных клеммных блоков		Присоединяется до 10 клеммных блоков (20 каналов на клеммный блок), в стандартной комплектации: 1 клеммная панель
Тип входных аналоговых клеммных панелей		Многофункциональный тип панели ввода, панель ввода предельных напряжений
Порт подключения цифровых датчиков		1 порт под датчик/клеммный адаптер ввода/ регистратор GL100
Внешние входы/выходы^*1	Вход^*2	Триггер или выборка (1 канал), логический/импульсный (4 канала)
Внешние входы/выходы^*1	Выход^*3	Оповещение (4 канала)
Интервал дискретизации		От 10 мс до 1 часа (от 10 мс до 50 мс только напряжение)^*4, внешний сигнал
Масштабирование отображения диаграммы по шкале времени		От 1 сек до 24 часов/деление
Триггер, функция оповещения	Действия триггера	Запуск или остановка сбора данных по триггеру
	Повторение действия	Вкл./выкл (автоматический сброс)
	Источник триггера	Начало: выкл., измерение сигнала, оповещение, внешний, время, подневный или временной интервал Окончание: выкл., измерение сигнала, оповещение, внешний, время, подневный или временной интервал
	Настройка условий	Состояние: "ИЛИ" или "И" Аналоговый сигнал: подъем (высокий), падение (низкий), в окне, вне окна Логический сигнал: паттерн (комбинация всех входных сигналов в высоком или низком диапазоне) Импульс: количество учетных: подъем (высоких), падение (низких), в окне, вне окна
	Вывод оповещения	Подача выходных сигналов при условии оповещении во входящем сигнале^*5
Функциональность импульсного входа	Режим чередующегося расчета	Расчет количества импульсов за интервал дискретизации и преобразование в количество чередующихся импульсов в минуту: за 1 чередование может быть установлено: 50, 500, 5000, 50тыс., 500тыс.,5млн., 50млн., 500млн. повторений в минуту/полная шкала
	Накопительный режим расчета	Накопление количества импульсов со старта вычисления: 50, 500, 5000, 50тыс., 500тыс., 5млн., 50млн., 500млн. расчетов/полная шкала
	Моментальный режим расчета	Режим подсчета импульсов за интервал дискретизации: 50, 500, 5000, 50тыс., 500тыс., 5млн., 50млн., 500млн. расчетов/полная шкала
Функция вычисления	Межканальная	Сложение, вычитание, умножение и деление для аналогового входа
Функция вычисления	Статистическая	Выбор двух расчетов из среднего, пикового, максимального, минимального, среднеквадратичного
Функция поиска		Выбор для аналоговых уровней сигналов, значения логических или импульсных или точек оповещения в собранных данных
Интерфейс для подключения к ПК		Ethernet (10 BASE-T/100 BASE TX), USB (высокоскоростной), беспроводные сети (использование B-568 опционально)
Запоминающее устройство	Информационное	Флеш карта(поддержка SDHS, объемом до 32 ГБ), поддерживается 2 слота для флеш карт^*6
Запоминающее устройство	Сохраненный контент	Собранные данные, установленные настройки, снимки экрана
Режим сбора данных		Режим: стандартный, кольцевая функция, релейная функция. Кольцевая функция: сохранение последних данных (количество собранных данных 1000 – 2000000)^*7 Релейная функция: сохранение данных во множество файлов без потери данных до тех пор, пока не остановится сбор данных
Повторное воспроизведение данных		Повторное воспроизведение собранных данных, сохраненных в GL840 (в GBD или CSV форматах)
Функция (программируемые единицы) масштабирования		Измеренные значения могут быть преобразованы в указанные запрограммированные единицы: - аналоговое напряжение: преобразуются в 4 используемые эталонные точки (аддитивность, мультипликативность); - температура: преобразуется в 2 используемые эталонные точки (аддитивность); - импульсные значения: преобразуются в 2 используемые эталонные точки (мультипликативность)
Возможности в процессе сбора данных		- отображение старых данных (использование режима разделения на два отображения (текущие и старые данные); - горячая замена флеш карт; - сохранение данных между показаниями
Отображение	Диагональ экрана	7 дюймов TFT цветной LCD монитор (WVGA: 800х480 dots)
	Язык интерфейса	Русский, Английский, Французский, Немецкий, Китайский, Корейский, Испанский, Японский
	Отображение информации^*8	Осциллограмма, осциллограмма Y-T с цифровыми значениями, цифровые значения, цифровые и статистические значения
Условия эксплуатации		От 0 до 45°С, при влажности от 5 до 85% (без конденсата) При работе от батареи от 0 до 40°С, зарядка батареи аккумуляторной от 0 до 35°С
Источник питания	Адаптер переменного тока	От 100 до 240 В, при 50/60 Гц (1 адаптер прилагается в стандартной комплектации)
	Питание от постоянного тока	От 8,5 до 24 В (необходим сетевой кабель постоянного тока (опция В-514))
	Аккумулятор	Устанавливаются 2 аккумулятора постоянного тока: 7,2 В, 2900 мА (опция В-517)
Потребление^*9		Максимально 38 ВА (в нагрузке и зарядке аккумулятора от переменного тока)
Габариты (ШхВхГ, не включая выступающие детали)		240х168х52.5	240х168х52.5
Масса ^*10		1010 г (порядка)	1035 г (порядка)

		Программное обеспечение для ПК
Название		GL100_240_840-APS
Поддерживаемые операционные системы		Windows 8.1, 8, 7, Vista (32/64 битные версии)
Поддерживаемые устройства		GL840 (USB, Ethernet, WLAN), GL240 (USB, WLAN), GL100 (USB, WLAN)
Функциональность		Управление GL серией, сбор данных в реальном времени, воспроизведение ранее записанных данных, преобразование данных
Поддерживаемые дополнительные устройства и каналы		Расширяется максимально до 1000 каналов, в 4 группах (количество единиц зависит от конкретной модели)
Настройки управления		Входные условия, условия сбора сигналов, условия триггера/оповещения, отчет и т.д.
Сбор данных	Сохраненные на ПК	Сохранение собранных данных в реальном времени (в двоичном формате GBD или CSV формате)
Сбор данных	Сохраненные на GL регистратор	Сохранение на флеш карту в двоичном GBD или CSV форматах
Отображение информации		Y-T осциллограмма, цифровое значение, отчет, X-Y графическое (периодические данные, только повторяющиеся данные, два отображения на экране: прошлые данные и текущие, статистическое вычисление)
Работа с файлами		Преобразование формата данных в CSV из двоичного GBD, объединение множества данных по оси времени или в качестве дополнительного канала
Функция оповещения		Отправка электронного письма на заданный электронный адрес при появлении сигнала оповещения
Статистический калькулятор		Максимум, минимум и среднее значение в течение сбора данных
Функция отчета		Создает ежедневный или ежемесячный отчет

	Программное обеспечение для смартфона (мобильного устройства)
Название модели	GL-connect
Поддерживаемые операционные системы	Android от 4.1 до 4.4, iOS 7/8
Поддерживаемые устройства	GL840 (WLAN), GL240 (WLAN), GL100 (WLAN)
Функционал	Управление GL сериями, отображение данных измерения в формате осциллограммы или цифровом значении
Поддерживаемые блоки	До 10 блоков
Настройки управления	Запуск, остановка, интервал дискретизации
Собранные данные	Сохранение собранных файлов в основном блоке GL (данные не могут быть сохранены на коммуникатор или другое портативное устройство)
Отображение информации	Собранные данные в реальном времени в цифровом значении, повтор записанной информации в GL блоке в виде осциллограммы

	Технические характеристики беспроводного сетевого оборудования
Номер модели	В-568
Поддерживаемые устройства	GL840, GL240
Метод связи	Беспроводная связь (используется радио волна полосы 2.4 ГГц)
Поддержка беспроводных сетей	IEEE802.11b/g/n WPS: нажатие кнопки или PIN метод Протоколы безопасности: WEP64, WEP128, WPA-PASK/WPA2-PSK, AKIP/AES Расстояние работы сети: 40 м, в зависимости от условий радиосвязи
Место установки модуля	Устанавливается во второй слот для флеш карт в GL840 и GL240 *После установки модуля невозможно использовать второй слот для флеш карт
Функциональность	Режим точки доступа: связь с GL100-WL как с удаленным датчиком (сбор данных в GL100-WL с передачей на GL840 и GL240) Режим станции: связь с ПК или коммуникатором (управление GL840/240 и передача данных из GL840/240)
Количество соединяемых GL100-WL	GL840: до 5 единиц GL100-WL GL240: 1 единица GL100-WL

	Технические характеристики аналогового входа GL840
Номер модели		GL840-M, входной клеммной панели В-564	GL840-WV, входной клеммной панели В-565
Входной метод		Все каналы сбалансированы, изолированы ^*11, каналы сканируются для выборки
Тип входной клеммной панели		Винтовая клеммная панель (винт М3)
Измеряемый диапазон	Напряжение	20, 50, 100, 200, 500 мВ, 1, 2, 5, 10, 20, 50, 100 В, 1-5 В полной шкалы
	Термопара	Тип: K, J, E, T, R, S, B, N, W (Wre5-26) Диапазон: 100, 500, 2000 °С ^*12
	Платиновый термодатчик	Тип: Pt100, JPt100 (Jl3), Pt1000 (IECC751) Диапазон: 100, 500, 2000 °С ^*12
	Влажность	От 0 до 100% - используется датчик влажности (опция В-530)
Фильтр		Отключен, 2, 5, 10, 20, 40 (скользящая средняя в выбранном значении)
Точность измерений^*13
Напряжение		± 0.1 от полной шкалы	± (0.1 от полной шкалы + 10 µВ)
Температура (Термопара) ^*14
Тип	Диапазон измерения (ТЧ: температурная чувствительность)	Точность измерения	Точность измерения
R	0 ≤ ТЧ ≤ 100 °C	±5.2 °C	±4.5 °C
	100 < ТЧ ≤ 300 °C	±3.0 °C	±3.0 °C
	300 < ТЧ ≤ 1600 °C	±(0.05% от показания + 2.0°C)	±2.2 °C
S	0 ≤ ТЧ ≤ 100 °C	±5.2 °C	±4.5 °C
	100 < ТЧ ≤ 300 °C	±3.0 °C	±3.0 °C
	300 < ТЧ ≤ 1760 °C	±(0.05% от показания + 2.0°C)	±2.2 °C
B	400 ≤ ТЧ ≤ 600 °C	±3.5 °C	±3.5 °C
B	600 < ТЧ ≤ 1820 °C	±(0.05% от показания + 2.0°C)	±2.5 °C
K	-200 ≤ ТЧ ≤ -100 °C	±(0.05% от показания + 2.0°C)	±1.5 °C
K	-100 < ТЧ ≤ 1370 °C	±(0.05% от показания + 1.0°C)	±0.8 °C
E	-200 ≤ ТЧ ≤ -100 °C	±(0.05% от показания + 2.0°C)	±1.0 °C
E	-100 < ТЧ ≤ -800 °C	±(0.05% от показания + 1.0°C)	±0.8 °C
T	-200 ≤ ТЧ ≤ -100 °C	±(0.1% от показания + 1.5°C)	±1.5 °C
T	-100 < ТЧ ≤ -400 °C	±(0.1% от показания + 0.5°C)	±0.6 °C
J	-200 ≤ ТЧ ≤ -100 °C	±2.7 °C	±1.0 °C
	-100 < ТЧ ≤ 100 °C	±1.7 °C	±0.8 °C
	-100 < ТЧ ≤ -1100 °C	±(0.05% от показания + 1.0°C)	±0.6 °C
N	-200 ≤ ТЧ < 0 °C	±(0.1% от показания + 2.0°C)	±2.2 °C
N	0 ≤ ТЧ ≤ 1300 °C	±(0.1% от показания + 1.0°C)	±1.0 °C
W	0 ≤ ТЧ ≤ 2000 °C	±(0.1% от показания + 1.5°C)	±1.8 °C
Компенсация холодного спая		±0.5 °C	±0.3 °C
Температура (Платиновый термодатчик)^*15
Тип	Диапазон измерения	Точность	Точность
Pt100	-200 ≤ ТЧ ≤ 0 °C	±1.0 °C	±0.6 °C
	100 < ТЧ ≤ 500 °C		±0.8 °C
	500 < ТЧ ≤ 850 °C		±1.0 °C
jPt100	-200 ≤ ТЧ ≤100 °C	±0.8 °C	±0.6 °C
jPt100	100 < ТЧ ≤ 500 °C	±0.8 °C	±0.8 °C
Pt1000	-200 ≤ ТЧ ≤100 °C	±0.8 °C	±0.6 °C
Pt1000	100 < ТЧ ≤ 500 °C	±0.8 °C	±0.8 °C
Аналогово-цифровой преобразователь		Тип сигма-дельта, 16 бит (эффективное разрешение: 1/40000 из полного диапазона вычисления)
Максимальное входное напряжение	Между (+)/(-) канала	Диапазон от 20 мВ до 2 В: 60 Врнс**, от 5 В до 100 В: 110 Врнс
	Между каналами ((-)/(-))	60 Врнс**	600 Врнс**
	Между каналами/землей	60 Врнс**	300 Врнс**
Предельное выдерживаемое напряжение	Между каналами **Врнс – размах напряжения сигнала	350 Врнс** в течение 1 мин	600 Врнс**
Предельное выдерживаемое напряжение	Между каналами/ землей *** Вср.з.н. – среднеквадратичное значение напряжения	350 Врнс** в течение 1 мин	2300 Вср.з.н.*** при переменном токе (в течение 1 минуты)

^*1. Входной/выходной кабель для GL (опция В-513) необходим для передачи сигнала.

^*2. Входной сигнал:
- диапазон напряжения: поднимается до 24 В (общая земля);
- тип сигнала: напряжение, открытый коллектор, соединение (релейное);
- предельное напряжение сигнала: порядка +2.5 В (Гистерезис порядка 0.5 В (от 2.5 В до 3.0 В)).

^*3. Выходной сигнал: открытый коллектор (подъем до 5 В, 5 кОм сопротивление)
<Максимальный номинал выходного транзистора>
- максимальное напряжение 30 В, максимальный ток 0.5 А, рассеивание коллектором 0.2 Вт.

^*4. Минимальный интервал изменения в используемых каналах.

^*5. Исходный порт может указывать каждый входной канал.

^*6. 4 ГБ флеш карта установлена в 1 слот в комплекте стандартной конфигурации.

^*7. Размер собранных данных ограничен 1/3 доступной памяти.

^*8. Режим отображения меняется каждый раз при переключении клавишей. В расширенном режиме цифрового отображения может быть указан отображаемый канал. В режиме отображения осциллограмм изменение амплитуды будет эффективней из последовательности точек отображений информации.

^*9. Максимальное значение потребляемой мощности, при данных условиях эксплуатации используйте адаптер переменного тока. Аккумулятор так же заряжается со включенным отображением на дисплее.

^*10. Включает адаптер переменного тока и аккумулятор.

^*11. Клеммный блок В для использования платинового термодатчика подключает каналы друг к другу.

^*12. Температурный датчик в спецификации может иметь как меньший, так и больший диапазон измерения, нежели выбранный. GL840 способен измерять значения большие, нежели указаны в спецификации датчика.

^*13. Соблюдайте следующие условия:
- температура в комнате 23 °C ± 5 °C;
- параметры по прошествию 30 минут или более после включения питания;
- фильтр настроить на значение 10;
- частоту выборки установить до 1 с, используя 20ый канал в GL840-M и 10ый канал в GL840-WV;
- выход заземления связать с землей.

^*14. Используемый диаметр термопары до 0.32 мм для типа Т и диаметр 0.65 мм для других типов.

^*15. Поддерживается 3х проводной тип сенсора.

Полные характеристики

Документация

pdf

Техническое описание GRAPHTEC

pdf

Брошюра Graphtec (EN)

pdf

Брошюра GL840_240 (EN)

Этот товар из подборок

Сбор данных и оборудование для испытаний

Почему выбирают нас

Гарантированная точность измерений
Каждый прибор проверен перед продажей.
Подробнее
Собственный сервисный центр
Быстрый ремонт, всегда в наличии запчасти.
Подробнее
Внесены в Госреестр
Для официальных и ответственных работ.
Подробнее

Отзывы о Регистратор Graphtec GL840M электронный

Отзывов о товаре еще нет

Оставьте свой отзыв, чтобы помочь
другим покупателям в выборе товара

0 отзывов

Оставаясь на нашем сайте, вы даете согласие на использование файлов cookies и сбор данных системами веб-аналитики
