Регистратор модульного типа Graphtec GL7000
Технические характеристики Регистратор модульного типа Graphtec GL7000

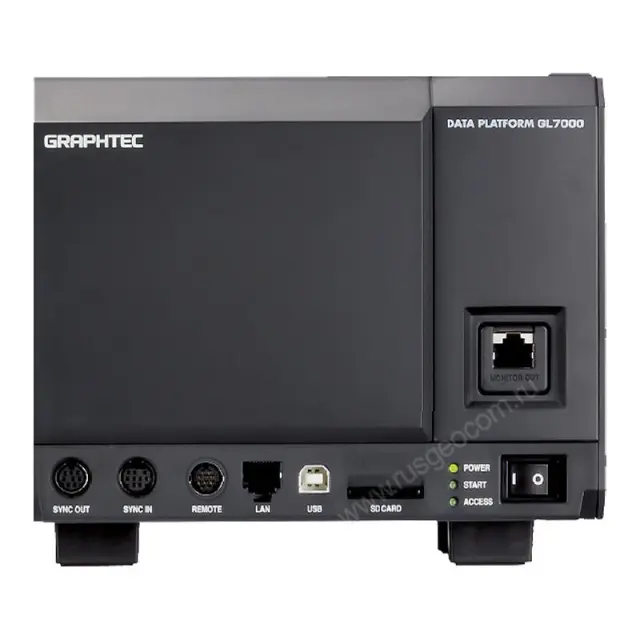

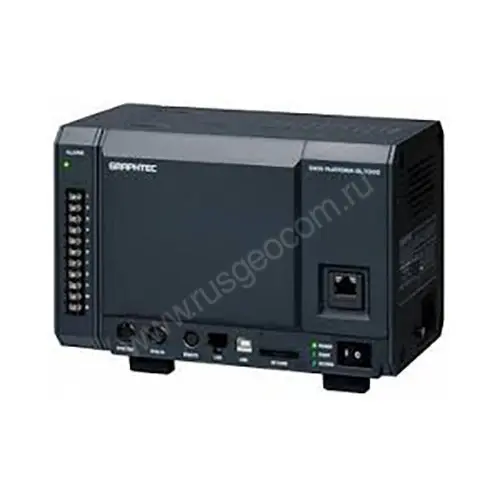

Технические характеристики основного модуля GL7000
| Graphtec GL7000 | ||
|---|---|---|
| Количество модулей | Прикрепляется до 10 модулей*1 | |
| Количество входных каналов | Максимально 112 каналов в одном GL7000 | |
| Внешний входной/выходной сигналы*2 | Входной | Запуск/остановка, триггер, внешняя выборка, автоматически сбалансированный Тип сигнала: контакт (релейный), открытый коллектор, напряжение |
| Выходной | Триггер, занятость, оповещение (10 каналов)*3 Тип сигнала: открытый коллектор (подъем резистором 10 кОм) |
|
| Триггер, функция оповещения | Активация триггера | Запуск и остановка сбора данных по триггеру |
| Повторение триггера | Разрешен (вкл.): автоматический перезапуск при следующем сборе данных Запрещен (выкл.): сбор данных завершен по единичному триггеру |
|
| Условие триггера | Запуск: выкл., измерение сигнала, оповещение, время, еженедельник или таймер Выключение: выкл., измерение сигнала, оповещение, время, еженедельник или таймер |
|
| Условия срабатывания триггера для измеренного сигнала | Сочетания: "ИЛИ" или "И" по состоянию сигнала или его конечного значения Аналоговый: наивысшее значение/подъем, низшее/падение, в окне, вне окна Импульсный*4: наивысшее значение/подъем, низшее/падение Логический*4: наивысшее значение/подъем, низшее/падение, в окне, вне окна |
|
| Условия оповещения*5 | Сочетания: "ИЛИ" или "И" по состоянию сигнала или его конечного значения Аналоговый: наивысшее значение/подъем, низшее/падение, в окне, вне окна Импульсный*4: наивысшее значение/подъем, низшее/падение Логический*4: наивысшее значение/подъем, низшее/падение, в окне, вне окна |
|
| Выход оповещения | 10 каналов | |
| Предтриггер*6 | Срабатывание триггера: до определенного количества собранных данных | |
| Функция смещения отображаемого диапазона | Начальный, середина или окончание данных, точка триггера, определенное время (абсолютное, относительное), выставленная отметка | |
| Функция поиска | Поиск уровней для аналогового сигнала, паттерн логического сигнала, уровень импульсного сигнала или точка оповещения собранных данных | |
| Функция описания | Комментарий может быть настроен на каждый канал (до 31 буквенно-цифровой характеристики) | |
| Сообщение, функция пометки | Сообщение: запись до 8 сообщений в любое время (любое сообщение может быть настроено до того, как начнется сбор данных или в процессе) Пометка: собрано по триггеру, оповещению или при сбое питания |
|
| Заключение | Автоматическое заключение при схожих условиях после восстановления подачи питания сбоя питания в момент сбора данных | |
| Взаимодействие с ПК | Ethernet (10 BASE-T/100 BASE-TX), USB 2.0 (высокоскоростной) | |
| Сетевые функции | WEB сервер, FTP сервер, FTP клиент, NTP клиент, DCHP клиент | |
| Режим работы через USB | Скорость работы через USB выше скорости передачи данных на запоминающее устройство USB*9 | |
| Запоминающее устройство | Встроенное | RAM память (2 миллиона выборок, встроенный модуль состояния сигнала) |
| Внешнее*10 | SD карта (поддерживает SDHC до 32 Гб) слот, SSD порядка 64 Гб Файл для сбора данных ограничивается 2 Гб |
|
| Функция сохранения данных | Собранные данные*10 | Встроенная RAM память, встроенная флеш память, SD карта памяти, SSD (данные сохранены напрямую) |
| Данные во встроенной RAM памяти | До 2 миллионов выборок, приращенных к 1 | |
| Кольцевой режим сбора данных*10*11 | Сохраняет последние данные Количество собранных данных от 2000 до 2000000 точек Место записи данных: встроенная RAM память, встроенная флеш память, SD карта памяти, SSD |
|
| Резервное копирование*10 | Интервал резервного копирования: выкл., 1, 2, 6, 12, 24 ч Место записи данных SD карта памяти, SSD, FTP сервер |
|
| Функция программируемой ячейки | Измеренные значения могут быть преобразованы в указанные запрограммированные единицы:
|
|
| Синхронизация между единицами | Запуск и триггер*12 | |
| Точность часов (при 23°C) | 0.002% (отклонение порядка 50 с в месяц) | |
| Условия эксплуатации | От 0 до 45°C при влажности от 5 до 85% без конденсата | |
| Источник питания | От 100 до 240 В переменного тока, 50/60 Гц | |
| Потребляемая мощность | Порядка 85 ВА | |
| Аксессуары в комплекте | Инструкция, CD диск, сетевой кабель переменного тока | |
| Внешние габариты (ШхГхВ) | Основной модуль 193х141х160мм (не включая выступающие детали) Внешний блок оповещения 30х136х145 (не включая выступающие детали) |
|
| Масса | Основной модуль: порядка 2.2 кг Внешний блок оповещения: 350 г |
|
Технические характеристики ПО
| ПО Graphtec GL7000 | ||
|---|---|---|
| Название модели | GL-Connection | |
| Поддерживаемые операционные системы | Windows 7 (32/64 разрядные, за исключением начальной версии), Vista (32/64 разрядные), XP*13 | |
| Функциональность | Управление GL7000, запись данных в реальном времени, повтор данных, преобразование данных в другие форматы | |
| Управляемые единицы | До 10 единиц GL7000 (максимально 1120 каналов, при подключении других регистраторов GL серии – 2000 каналов) | |
| GL7000 настройки управления | Входные настройки, настройки памяти, настройки триггера или оповещения, и прочие | |
| Собранные данные*14 | Встроенная RAM память (двоичный формат), встроенная флеш память (двоичная, CSV формат), SD карта памяти (двоичная, CSV формат), SSD (двоичная, CSV формат) Выборка ограничена количеством используемых каналов (1 мс на канал, при настройке на 10 каналов выборка ограничена 10 мс) |
|
| Отображаемая информация | Аналоговая осциллограмма, логическая осциллограмма, импульсная осциллограмма, цифровые значения | |
| Режим отображения | Y-T осциллограмма с цифровыми значениями, Y-X графическое отображение в реальном времени, информационный указатель, условия сбора данных, информация оповещения | |
| Файловые операции | Преобразование двоичных данных в CSV формат данных (определенный промежуток, все данные в 1 файл, множество файлов) Создание нового файла со сжатием или совмещение множества файлов |
|
| Функция предупреждения | Отправка письма по электронной почте при встрече оповещений | |
| Статистические вычисления | Собираемые данные: максимумы, минимумы, пиковые или средние значения Воспроизводимые данные: максимумы, минимумы, пиковые, средние значения, среднеквадратичные значения между указателями |
|
| Функция поиска | Уровень | Определенный уровень в любом канале |
| Оповещение | Оповещение в любом канале | |
| Время | Начало, середина, конец данных, точка триггера, определенное время (абсолютное или относительное), определенное количество | |
| Блокировка в работе | Работающий экран может быть заблокирован (разблокировка по паролю) | |
Технические характеристики модуля отображения GL7-DISP
| Graphtec GL7-DISP | |
|---|---|
| Экран | 5.7 дюймов TFT цветной LCD экран (VGA: 640x480 dots) |
| Управление | Сенсорная панель, джойстик*15 |
| Сенсорная панель | Емкостной тип панели, управление касанием пальцев или специальным стилусом |
| Отображаемые языки | Английский, Французский, Немецкий, Китайский, Японский, Корейский |
| Автовыключение экрана | Выключение подсветки через 10, 30 с, 1, 2, 5, 10, 30, 60 мин |
| Отображение информации | Осциллограмма Y-T с цифровыми значениями, только осциллограмма, цифровые значения, X-Y осциллограмма |
| Кабель связи | Сетевой кабель (класс CAT5, прямое соединение, до 10 м)*16 |
| Аксессуары в комплекте | Кронштейн для наклонного крепления, соединительный кабель (40 см), кабель шины земли, винты |
| Внешние габариты (ШхГхВ) | 187х35х139 мм (не включая выступающие детали) |
| Масса | Порядка 530 г |
Технические характеристики SSD модуля (опциональный модуль)
| Graphtec GL7-SSD | ||
|---|---|---|
| Название модели | GL7-SSD | |
| Запоминающее устройство | SSD форм фактор 2.5 дюйма | |
| Объем | Порядка 64 Гб (Объем собранных данных ограничен 2 Гб) | |
| Скорость выборки*17 | Установлено в 1 или 2 модули | Максимально 1 млн. выборок в секунду |
| Установлено в 3 или 4 модули | Максимально 500 тыс. выборок в секунду | |
| Установлено в 5 или 10 модули | Максимально 200 тыс. выборок в секунду | |
| Внешние габариты (ШхГхВ) | 49х136х160 мм (не включая выступающие детали) | |
| Масса | Порядка 770 г | |
*1. Не включая функциональный модуль отображения или SSD модуль.
*2. Входной/выходной кабель (В-513) необходим для связи. В деформационном модуле используются автоматически сбалансированный входной сигнал и входной сигнал занятости канала.
*3. Сигналы оповещения выходят на клеммную панель модуля оповещения, идущем на основном блоке в базовой комплектации.
*4. Доступно в логическом/импульсном модуле.
*5. Метод обнаружения:
Модуль напряжения/температуры: оповещение в интервале выборки при интервале дискретизации короче 5 секунд. Оповещение каждые 5 секунд при частоте дискретизации более 5 секунд.Прочие модули: оповещение каждую 1 мс при интервале дискретизации короче 1 мс. Оповещение в интервале выборки равно частоте дискретизации между 2 мс и 5 с. Сигнал оповещает каждые 5 секунд при частоте дискретизации более 5 с.
*6. Доступно когда собранные данные сохранены на встроенную RAM память.
*7. Результат вычислений в реальном времени отображается в цифровом режиме.
*8. Сохранение на встроенную RAM память: собранные данные не держатся в памяти после сбоя подачи питания. Встроенная флеш или SD карта памяти может быть повреждена при сбое подачи питания, если записываются данные. Если запоминающее устройство не повреждено – закрытый файл данных поддерживается. Во время сбора данных файл закрывается каждую 1 минуту.
*9. USB режим управления запускается при включении на основном модуле. Этот режим всегда можно запустить нажатием кнопки на модуле отображения.
*10. SD карта памяти не включена в стандартные аксессуары. SSD модуль является опцией.
*11. Емкость для сохранения данных настраивается при указании пути записи, в противном случае данные сохраняются на встроенную RAM память. Скорость выборки ограничена 10 выборками при скоростью 100 мс.
*12. При использовании данной функции необходим кабель синхронизации (В-559). Программное обеспечение GL-connection необходимо, при использовании функции синхронизации.
*13. Необходима установка SP2 или более поздней версии ОС.
*14. Собранные сохраненные данные во встроенной RAM памяти или SSD не могут сохраняться в реальном времени на ПК. Данные во встроенной RAM памяти или SSD необходимо импортировать на ПК по окончании сбора данных.
*15. Большая часть действий может быть задана управлением с сенсорного экрана или джойстиком на модуле отображения.
*16. При наклонной установке модуля отображения используется кронштейн, модуль отображения соединен с основным модулем LAN кабелем, который поставляется с модулем отображения как стандартный аксессуар.
*17. Скорость выборки GL7000 ограничивается прикрепленными модулями. Когда определенная скорость выборки превосходит возможности модуля, выборка замедляется до максимальной скорости модуля. Аналогичные значения записываются в запоминающее устройство с определенной скоростью выборки пока данные не обновятся к следующей выборке.
