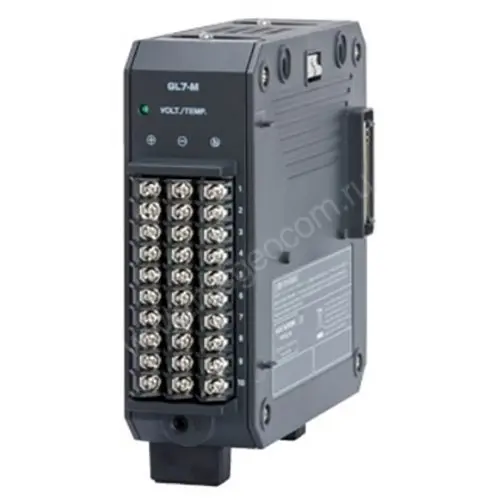

Модуль Graphtec GL7-M "Напряжение/температура"

Оставить отзыв

Гарантия 2 года

Артикул GL7-M Код товара 79678

Характеристики

Назначение:

модуль "Напряжение/температура" для регистратора GL7000 (10 каналов)

Все характеристики

Модуль Graphtec GL7-M "Напряжение/температура" для регистратора GL7000 10-ти канальный, диапазон 20 мВ-50 В...

Перейти к описанию

Accessories

По запросу

Нашли дешевле? Сообщите нам!

Описание и характеристики

Модуль Graphtec GL7-M "Напряжение/температура"

О товаре
Характеристики

Модуль Graphtec GL7-M "Напряжение/температура" для регистратора GL7000 10-ти канальный, диапазон 20 мВ-50 В, дискретизация 10 мс- 1 час.

Купить Graphtec GL7-M , а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

Технические характеристики

			Graphtec GL7-M
Количество входных каналов			10 каналов
Входной метод			Все входные каналы сбалансированы, изолированы Сканирование каналов для выборки, винтовая клеммная панель (М3 винты)
Скорость выборки			От 100 выборок/с до 1 выборки/ч при использовании от 1 до 10 каналов (от 10 мс до 1 ч при использовании 1-10 каналов)
Встроенная RAM память			2 000 000 выборок для каждого канала
Диапазон измерения		Напряжение	20, 50, 200, 500 мВ, 1, 2, 5, 10, 20, 50 В, 1-5 В/полная шкала
		Температура	Термопара: K, J, E, T, R, S, B, N, W (WRe5-26) Платиновый термодатчик: Pt100, JPt100(JIS), Pt1000(IEC751)
		Влажность^*2	От 0 до 100% (используя 1 В диапазона, функцию масштабирования)
Точность измерения^*3	Напряжение		± 0.1 % от полной шкалы
	Температура	Термопара	Диапазон измерения	Точность измерения
		R/S	0 ≤ ТЧ ≤ 100°C	±5.2 °C
			100 < ТЧ ≤ 300°C	±3.0 °C
			R: 300 < ТЧ ≤ 1600°C	±(0.05% от показания + 2.0°C)
			S: 300 < ТЧ ≤ 1760°C	±(0.05% от показания + 2.0°C)
		B	400 ≤ ТЧ ≤ 600°C	±3.5 °C
		B	600 < ТЧ ≤ 1820°C	±(0.05% от показания + 2.0°C)
		K	-200 ≤ ТЧ ≤ -100°C	±(0.05% от показания + 2.0°C)
		K	-100 < ТЧ ≤ 1370°C	±(0.05% от показания + 1.0°C)
		E	-200 ≤ ТЧ ≤ -100°C	±(0.05% от показания + 2.0°C)
		E	-100 < ТЧ ≤ 800°C	±(0.05% от показания + 1.0°C)
		T	-200 ≤ ТЧ ≤ -100°C	±(0.1% от показания + 1.5°C)
		T	-100 < ТЧ ≤ 400°C	±(0.1% от показания + 0.5°C)
		J	-200 ≤ ТЧ ≤ -100°C	±2.7 °C
			-100 < ТЧ ≤ 100°C	±1.7 °C
			100 < ТЧ ≤ 1100°C	±(0.05% от показания + 1.0°C)
		N	0 ≤ ТЧ ≤ 1300°C	±(0.1% от показания + 1.0°C)
		W	0 ≤ ТЧ ≤ 2000°C	±(0.1% от показания + 1.5°C)
	Компенсация холодного спая: точность: ± 0.5°C^*3
	Температура	Платиновый термодатчик	Диапазон измерений	Ток возбуждения	Точность
		Pt100	От -200 до +850°C (полная шкала 1050°C)	1 мА	± 1°C
		JPt100	От -200 до +500°C (полная шкала 700°C)	1мА	± 0.8°C
		Pt1000	От -200 до +500°C (полная шкала 700°C)	0.2 мА	± 0.8°C
Компенсация холодного спая			Выбираемая внутренняя или внешняя
Аналогово-цифровой преобразователь			Сигма-дельта тип, эффективное разрешение: 1/40000 от полного измеряемого диапазона
Температурная стабильность		Увеличение	0.01% от полной шкалы/°C
Температурная стабильность		Ноль^*4	0.02% от полной шкалы/°C
Полное входное сопротивление			1Мом ±5%
Максимальное входное напряжение		Между (+) и (-) канала	60 Врнс*
		Между каналами	60 Врнс*
		Между каналом и землей	60 Врнс*
Предельное выдерживаемое напряжение		Между каналами	350 Врнс* в течение 1 минуты
Предельное выдерживаемое напряжение		Между каналом и землей	350 Врнс* в течение 1 минуты
Изоляция		Между входами и землей	Минимально 50 МОм (на 500 В постоянного тока)
Коэффициент ослабления синфазного сигнала			Минимально 90 дБ (50/60 Гц, источник сигнала полного входного сопротивления: максимально 300 Ом)
Фильтр			Выкл., 2, 5, 10, 20, 40 (Скользящая средняя в выбранном количестве. Когда выборка длиннее 5 с, выбранные данные в подвыборке (5 с) будет использоваться в создаваемом среднем значении.)
Выход 5 В			Управляемый датчик влажности В-530^*2, 1 канал
Внешние габариты (ШхГхВ)			49х136х160 (не включая выступы)
Масса			Порядка 770 г

^*2. Используется опциональный датчик влажности (В-530)

^*3. Соблюдайте следующие условия:

температура в комнате 23 °C ± 5 °C;
параметры по прошествию 30 минут или более после включения питания;
фильтр настроить на значение 10;
частота выборки настраивается до 1 с, используя 10 каналов;
выход заземления связать с землей.
