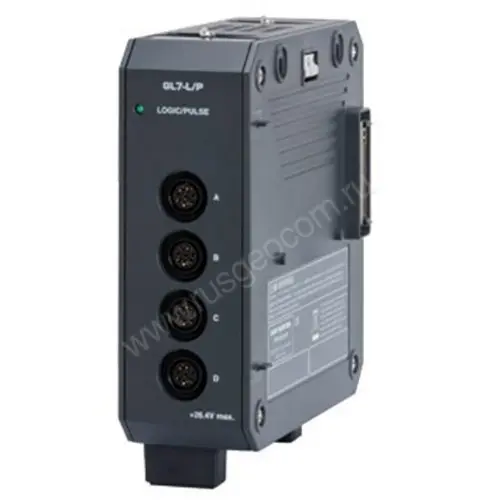

Модуль Graphtec GL7-L/P "Импульс/логика"

Оставить отзыв

Гарантия 2 года

Артикул GL7-L/P Код товара 79675

Характеристики

Назначение:

модуль "Импульс/логика" для регистратора GL7000 (16 каналов)

Все характеристики

Модуль Graphtec GL7-L/P "Импульс/логика" для регистратора GL7000 16-ти канальный, дискретизация 1 мкс - 1 час...

Перейти к описанию

Accessories

По запросу

Нашли дешевле? Сообщите нам!

Описание и характеристики

Модуль Graphtec GL7-L/P "Импульс/логика"

О товаре
Характеристики

Модуль Graphtec GL7-L/P "Импульс/логика" для регистратора GL7000 16-ти канальный, дискретизация 1 мкс - 1 час.

Купить Graphtec GL7-L/P , а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

Технические характеристики

		Graphtec GL7-L/P
Количество входных каналов		16 каналов
Входной метод		Все каналы заземлены, одновременная выборка, цилиндрический разъем (4 канала на разъем)^*9
Скорость выборки (интервал дискретизации)	Логический режим	До 1 М выборок/с (1 мкс частота дискретизации)
Скорость выборки (интервал дискретизации)	Импульсный режим	До 10 000 выборок/с (100 мкс частота дискретизации)
Режим измерения		Выбираем логический или импульсный режим^*9
Режим чередующегося расчета (расчетов в минуту)	Функция	Вычисление количества импульсов за интервал дискретизации, а затем преобразование в чередование в минуту
Режим чередующегося расчета (расчетов в минуту)	Диапазон	50, 500, 5тыс., 50тыс., 500тыс., 5млн., 50млн., 500млн. чередований в минуту/полная шкала
Накопительный режим расчета	Функция	Накопление количества импульсов с начала вычисления
Накопительный режим расчета	Диапазон	50, 500, 5тыс., 50тыс., 500тыс., 5млн., 50млн., 500млн. вычислений/полная шкала
Моментальный режим расчета	Функция	Вычисление количества импульсов за интервал дискретизации (вычисление сбрасывается каждую выборку)
Моментальный режим расчета	Диапазон	50, 500, 5тыс., 50тыс., 500тыс., 5млн., 50млн., 500млн. вычислений/полная шкала
Максимальная входная частота		1 000 000 Гц
Максимальное количество вычислений		15 000 000 вычислений (используя 24 разрядный счетчик)
Входной сигнал	Диапазон напряжения	От 0 до 24 В (общее заземление)
	Тип сигнала	Контакт (релейный), открытый коллектор, напряжение
	Предел	Порядка 2.5 В
	Гистерезис	Порядка 0.5 В (от 2.5 В до 3.0 В)
Фильтр		Вкл. или выкл. (-3 дБ на 50 Гц)
Внешние габариты (ШхГхВ)		49х136х160 (не включая выступающие детали)
Масса		Порядка 700 г

^*9. Необходим пробник для сигнала связи (RIC-10). Режим измерения настраивается для каждого модуля. В импульсном режиме до 2 модулей (до 32 каналов) могут быть добавлены к основным модулям. Максимальное количество модулей и каналов ограничиваются 10 единицами с комбинированными условиями и 112 каналами.

Полные характеристики
