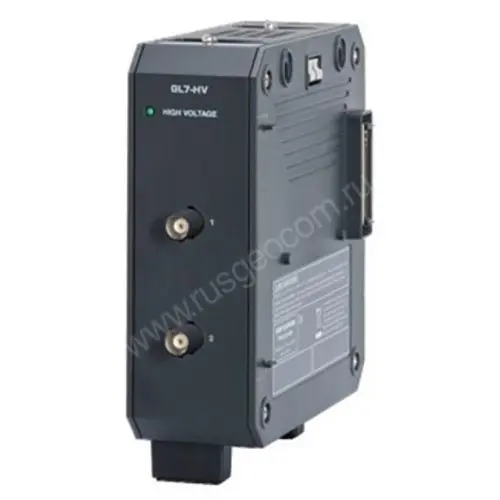

Модуль Graphtec GL7-HV "Высоковольтное напряжение"

Количество входных каналов

2 канала

Тип входной панели

Изолированный BNC разъемы

Входной метод

Входные изолированные, несбалансирован-ные каналы, одновременная выборка. Разъемы BNC.

Скорость выборки (интервал дискретизации)

От 1 млн. до 1 выборки/ч (от 1 мкс до 1 ч)

Встроенная RAM память

2 000 000 выборок каждый канал

Связь входных цепей и измерение

Постоянный ток, переменный ток, среднеквадратичные значения постоянного/ переменного тока

Диапазон измерений

При постоянном ток/переменном токе: 2, 5, 10, 20, 50, 100, 200, 500, 1000 В/полная шкала
Среднеквадратичное значение постоянного и переменного тока: 1, 2, 5, 10, 20, 50, 100, 200, 500 Вср.кв.з/ полная шкала, где Вср.кв.з. – среднеквадратичное значение
Коэффициент амплитуды: 4 (диапазон от 1 до 200 Вср.кв.з.) или 2 или менее (от 500 Вср.кв.з.)

Точность измерений^*3
(23°C ±5°C)

*Параметры при работе 30 и более минут после включения, заземлено, включен линейный фильтр (для постоянного тока)

Постоянный, переменный ток: ± 0.25% от полной шкалы

Среднеквадратичное значение постоянного тока: синусоида
± 0.5% от полной шкалы 20 Гц≤Ч≤1 Гц, где Ч – частота.
± 1.5% от полной шкалы 1 Гц<Ч≤20 Гц
Среднеквадратичное значение переменного тока: синусоида
± 0.5% от полной шкалы 100 Гц≤Ч≤1 Гц
± 1.5% от полной шкалы 1 Гц<Ч≤100 Гц
Время отклика 500 мс или менее (Коэффициент амплитуды 4 или менее)

Аналогово-цифровой преобразователь

Метод: метод последовательного сравнения
Разрядность: 16 бит;
Эффективное разрешение (постоянный ток, переменный ток): диапазон порядка 1/40000;
(среднеквадратичное значение постоянного/ переменного тока): диапазон порядка 1/20000

Температурный коэффициент

Увеличение: ±0.01% от полной шкалы
Нулевой: ±0.02% от полной шкалы

Входное сопротивление

1 МОм ± 5%

Входное сопротивление источника сигнала

1 кОм или менее

Максимальное входное напряжение

Входной канал (+) / входной канал (-): 1000 Врнс
Входной канал (+) / входной канал (-): 300 Вср.кв.з. переменного тока
Входной канал (-) / земля: 300 Вср.кв.з. переменного тока, где Вср.кв.з. – среднеквадратичное значение

Предельное выдерживаемое напряжение

Входной канал (+) / входной канал (-): 2300 Вср.кв.з. в течение 1 минуты
Входной канал (-) / заземление: 2300 Вср.кв.з. в течение 1 минуты

Изоляционное сопротивление

Входной канал (-) земля (-): 50 МОм (при 500 В постоянного тока)

Коэффициент ослабления синфазного сигнала

90 дБ (50/60 Гц источник сигнала 300 Ом или менее)

Шумы

48 дБ или более

Частотная характеристика

Связь постоянного тока: до 200 кГц (+1/-3 дБ)
Связь переменного тока: 4~200 кГц (+1/-4.5 дБ)

Фильтр

Фильтр низких частот: Выкл., линейный (1.5 Гц), 5 Гц, 50 Гц, 500 Гц, 5 кГц, 50 кГц (коэффициент понижения) -3 дБ (от -5.2 дБ до -1.4 дБ) / 6 дБ октава

Внешние габариты (ШхГхВ)

49х136х160 мм (не включая выступающие детали)

Масса

740 г
