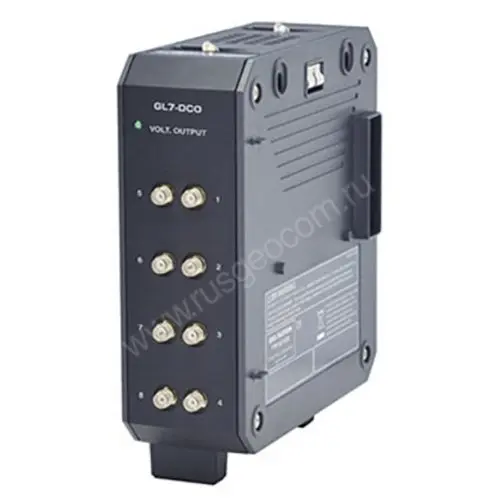

Модуль Graphtec GL7-DCO "Выходное напряжение"

Оставить отзыв

Гарантия 2 года

Артикул GL7-DCO Код товара 79665

Характеристики

Назначение:

модуль "Выходное напряжение" для регистратора GL7000 (8 каналов))

Все характеристики

Модуль Graphtec GL7-DCO "Выходное напряжение" для регистратора GL7000 8 каналов, , дискретизация 10 мкс - 1 час.

Перейти к описанию

Accessories

По запросу

Нашли дешевле? Сообщите нам!

Описание и характеристики

Модуль Graphtec GL7-DCO "Выходное напряжение"

О товаре
Характеристики

Модуль Graphtec GL7-DCO "Выходное напряжение" для регистратора GL7000 8 каналов, , дискретизация 10 мкс - 1 час.

Купить Graphtec GL7-DCO , а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

Технические характеристики

		Graphtec GL7-DCO
Количество выходных каналов		8 каналов
Тип выходной панели		SMA разъем
Метод вывода		Все каналы имеют общее заземление, SMA разъемы типа А
Скорость выборки (интервал дискретизации)		До 100 тыс. выборок/с (до 10 мкс)
Выходные условия	Источник данных	Измеряемые данные, отредактированные измеряемые данные, произвольно сгенерированные данные^*7, сгенерированные простые осциллограммы (напряжение постоянного тока и синусоидные, триугольные, рамповидные, импульсные осциллограммы)
	Источник измеряемых данных	Модуль напряжения GL7-V Модуль напряжение/температура GL7-M Модуль высокочастотного напряжения GL7-HSV Модуль высокого напряжения GL7-HV Деформационный модуль GL7-DCB Модуль нагрузки GL7-CHA
	Выходные условия	Сигнал может быть измерен в любой момент в процессе передачи выходного сигнала модуля выходного напряжения GL7-DCO. Любые данные, за исключением температуры, влажности и логического/ импульсного сигнала могут быть переданы.
Выходные диапазоны	Напряжение	± 1, 2, 5, 10 В/полная шкала
Выходные диапазоны	Ток	Подъем до ± 10 мА на каждый канал (полное исходящее напряжение модуля равно 40 мА)
Полное выходное сопротивление		Максимально 1 Ом
Точность выходного сигнала^*8		± 0.25% от полной шкалы
Цифро-аналоговый преобразователь		Разрядность: 16 бит, эффективное разрешение ± 1/20000 от полной шкалы
Фильтр	Низкой частоты	Выкл., линейный (1.5 Гц), 5, 50, 500 Гц, 5 кГц, 50 кГц Сглаживающий фильтр, удаляющий шумы ЦАПа
Габариты (ШхГхВ)		49х136х160 мм (не включая выступающие детали)
Масса		Порядка 770 г
