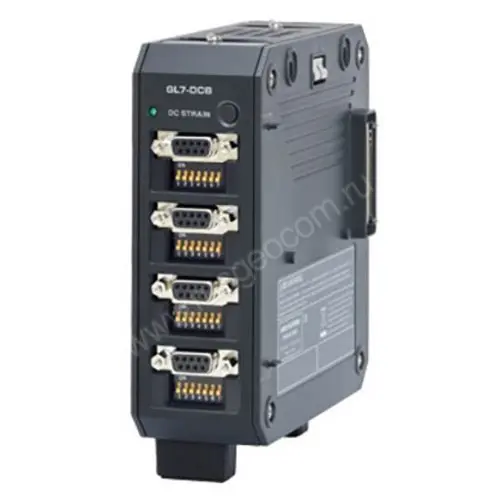

Модуль Graphtec GL7-DCB "Деформация"

Оставить отзыв

Гарантия 2 года

Артикул GL7-DCB Код товара 79668

Характеристики

Назначение:

модуль "Деформация" для регистратора GL7000 (4 канала)

Все характеристики

Модуль Graphtec GL7-DCB "Деформация" для регистратора GL7000 4-х канальный, дискретизация 10 мкс - 1 час...

Перейти к описанию

Accessories

По запросу

Нашли дешевле? Сообщите нам!

Описание и характеристики

Модуль Graphtec GL7-DCB "Деформация"

О товаре
Характеристики

Модуль Graphtec GL7-DCB "Деформация" для регистратора GL7000 4-х канальный, дискретизация 10 мкс - 1 час.

Купить Graphtec GL7-DCB , а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

Технические характеристики

		Graphtec GL7-DCB
Количество каналов		4 канала
Тип входной панели		розетка на 9 контактов DSUB
Тип входной панели		вилка на 9 контактов DSUB DSUB-NDIS кабель (В-561 – является опцией)
Входной метод		Все каналы изолированы, сбалансированы, одновременная выборка
Интервал дискретизации (скорость выборки)		От 100 тыс. выборок/с до 1 ч (от 10 мкс до 1 ч)
Встроенная RAM память		2 000 000 выборок для каждого канала
Диапазон измерений	Деформация^*4	400, 500, 800, 1000, 2000, 4000, 5000, 8000, 10000, 20000 мкм/м
	Деформация^*4	0.2, 0.25, 0.4, 0.5, 1.0, 2.0, 2.5, 4.0, 5.0, 10.0 мВ/В, где мВ/В – рабочий коэффициент передачи
	Напряжение	1, 2, 5, 10, 20, 50, 100, 200, 500 мВ, 1, 2, 5 В
	Сопротивление	1, 2, 5, 10, 20, 50, 100, 200, 500 Ом, 1, 2, 5, 10, 20, 50 кОм
Точность измерения^*3	Деформация	± (0.2% от полной шкалы + мкм/м)
	Напряжение	± (0.2% от полной шкалы + 10 мкВ)
	Сопротивление	± 0.5%
Аналогово-цифровой преобразователь		Метод последовательных приближений Разрядность: 16 бит (Эффективная разрядность: ± 1/40000 полного диапазона)
Коэффициент тензочувствительности		2.0 (постоянный)
Поддерживаемые датчики	Деформационный^*5	Тензодатчики: 4 четырехвыводных, 4 шестивыводных (шестивыводной – возможность удаленной передачи данных )
		Тензорезистор: четверть моста (1 преобразователь) в 2-х, 3-х и 4-х проводных датчиках (в 3-х и 4-х проводных датчиках поддерживается дистанционное зондирование); : половина моста (2 преобразователя) в 3-х, 4-х и 5-ти проводных датчиках (в 4-х и 5-ти проводных датчиках поддерживается дистанционное зондирование);: полный мост (4 преобразователя) в 4-х и 6-ти проводных датчиках (в 6-ти проводных датчиках поддерживается дистанционное зондирование)
		Преобразователь измерений/надстройка на резисторе: 4-х и 6-ти проводной полный мост (поддерживается дистанционное зондирование)
	Сопротивления	Потенциометр, сопротивление
Сопротивление моста		50~10 кОм
Встроенный элемент моста^*6		120 Ом или 350 Ом для четверти моста или полумоста. Доступная мощность возбуждения различна в зависимости от выбранного элемента
Напряжение возбуждения	Режим напряжения	1, 2, 2.5, 5, 10 В постоянного тока* *При сопротивлении 350 Ом или более
Напряжение возбуждения	Токовый режим	Постоянный ток от 0.1 до 20 мА (поддерживаемое напряжение до 10 В)
Нуль регулировки для тензодатчика	Метод	Полная автоматика (нажатием кнопки или настройкой условий в меню)
Нуль регулировки для тензодатчика	Максимальный диапазон	Диапазон: ± 10000 µε
Дистанционное зондирование		Трех-/четырехвыводная схема в четверть моста, четырех-/пятивыводная схема половина моста, шестивыводная схема полный мост
Максимальное входное напряжение	Между (+) и (-) канала	10 В, синфазное напряжение 10 Вср.кв.з переменного тока
	Между каналами (-)	10 Врнс*
	Входной канал (-)/земля	60 Врнс*
Предельное выдерживаемое напряжение	Между каналами	1000 Врнс* за 1 минуту
Предельное выдерживаемое напряжение	Входной канал/земля	1000 Врнс* за 1 минуту
Изоляционное сопротивление	Входной канал/земля	100 МОм или более (500 В постоянного тока)
Коэффициент ослабления синфазного сигнала		80 дБ или выше (50/60 Гц, полное сопротивление источника сигнала 300 Ом)
Частотная характеристика		Постоянный ток ~20 кГц
Фильтр	Фильтр низкой частоты	Выкл., линейный (1.5 Гц), 3, 6, 10, 30, 50, 60, 100, 300, 500 Гц 1, 3, 5, 10 кГц при -30 дБ/октава
Фильтр	Фильтр защиты от наложения спектров	Выкл./вкл.
Электронная база данных	Стандарт	Соответствует IEEE1451.4 Класс 2 (Шаблон №33)
Электронная база данных	Информация	Считывание и автоматическая настройка датчика данных
Габариты (ШхГхВ)		49х136х160 (не включая выступающие детали)
Масса		Порядка 840 г

^*4. Доступный диапазон варьируется в зависимости от мощности возбуждения моста.

^*5. Дистанционное зондирование не доступно при использовании NDIS разъема. При использовании короба моста необходима 4-х или 6-ти проводная связь моста. При связи в полумост необходим короб моста. Возбуждение моста при постоянном токе управления тензодатчиком. Калибровка шунтирующим резистором доступна при использовании 3-х, 4-х проводного четверть моста, 5-ти или 6-ти проводного полного моста.

^*6. При использовании резистора 120 Ом, используемого для моста доступное напряжение возбуждения 1 В, 2 В, 2.5 В. Тип калибровки и используемый встраиваемый резистор для моста может настраиваться на падение напряжение (DIP-SW) при установке на передней панели модуля.

Полные характеристики
