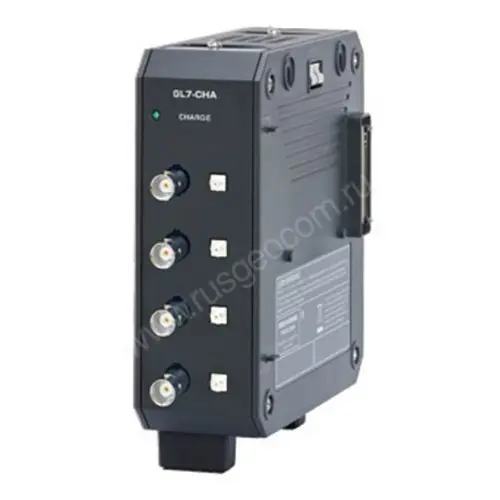

Модуль Graphtec GL7-CHA "Заряд"

Количество каналов

4 канала

Входная панель

Панель BNC разъемов
Миниатюрные разъемы (#10-32UNF)

*На 1 канала доступен только один из двух типов разъемов

Входной метод

Изолированный, одновременная выборка, несбалансированный выход

Интервал дискретизации (скорость выборки)

От 100 тыс. выборок/с до 1 выборки/ч (от 10 мкс до 1 ч)

Встроенная RAM память

2 000 000 выборок для каждого канала

Входной тип

Датчик нагрузки выходного типа, датчик в интегральном электронном пьезоэлектрическом акселерометре, напряжение

Связь входных цепей

Выкл.,
показания нагрузки,
показания интегрального электронного пьезоэлектрического акселерометра,
постоянный ток,
переменный ток,
среднеквадратичное значение показаний нагрузки,
среднеквадратичное значение показаний интегрального электронного пьезоэлектрического акселерометра,
среднеквадратичное значение постоянного тока,
среднеквадратичное значение переменного тока

Диапазон измерений

Входной датчик ускорения

1, 2, 5, 10, 20, 50, 100, 200, 500 м/с²
1000, 2000, 5000, 10000, 20000, 50000 м/с²

Входные показания интегрального электронного пьезоэлектрического акселерометра

При постоянном токе, при переменном токе: 50, 100, 200, 500 мВ, 1, 2, 5, 10 В
Среднеквадратичное значение: 20, 50, 100, 200, 500 м Вср.кв.з., 1, 2, 5 Вср.кв.з.
Коэффициент амплитуды: подъем до 4 при диапазоне от 20 мВср.кв.з. до 2 мВср.кв.з. подъем до 2 при диапазоне до 5 Вср.кв.з.

Чувствительность датчика

Входная нагрузка

0.01 пКл/(м/с²) ~999.9 пКл/(м/с²)

Входные показания интегрального электронного пьезоэлектрического акселерометра

0.01 мВ/(м/с²) ~999.9 мВ/(м/с²)

Точность измерений^*3
(23°C ±5°C)

Входная нагрузка

± 0.9% от полной шкалы (чувствительность датчика)*(диапазон установок) ≥ 20 пКл

Входные показания интегрального электронного пьезоэлектрического акселерометра

± 0.25% от полной шкалы (чувствительность датчика)*(диапазон установок) ≥ 200 мВ

Аналогово-цифровой преобразователь

Способ преобразования: последовательное сравнение
Разрядность: 16 бит
(Эффективная разрядность: диапазон 1/40000)

Входное сопротивление

100 кОм ± 5%

Мощность возбуждения

4 или 8 мА (поддерживаемое напряжение до 22 В)

Максимальная входная нагрузка сигнала

Максимально 50 000 пКл

Максимальное входное напряжение

Входной канал (+)/входной канал (-)

25 Врнс*

Между входными каналами (-)

25 Врнс*

Входной канал/земля

25 Врнс*

Предельное выдерживаемое напряжение

Между входными каналами

300 Врнс*

Между входными каналами/землей

300 Врнс*

Изоляционное сопротивление

Входной канал/земля

50 МОм (при 500 В постоянного тока)

Коэффициент ослабления синфазного сигнала

80 дБ или более (50/60 Гц полное сопротивление источника сигнала максимально 300 Ом)

Частотная характеристика

Нагрузочная

от 1.5 Гц до 45 кГц

Интегральный электронный пьезоэлектрический акселерометр

от 1 Гц до 45 кГц

Фильтр

Высокой частоты

Выкл., 0.15, 1, 10 Гц

Низкой частоты

Выкл., линейный (1.5 Гц), 3, 6, 10, 30, 50, 60 Гц, 100, 300, 500 Гц, 1, 3, 5, 10 кГц на -30 дБ/октава

Фильтр защиты от наложения спектров

Выкл./вкл.

Электронная база данных

Стандарты

Соответствует IEEE1451.4 Класс 1 (Шаблон №25)

Поддерживается

считывание и автоматическая настройка датчика данных

Функция вычисления

Интегральные (преобразование измерений по скорости)
Двойные интегральные (преобразование измерений по перемещению)

Внешние габариты (ШхГхВ)

49х136х160 мм (не включая выступающие детали)

Масса

Порядка 850 г
