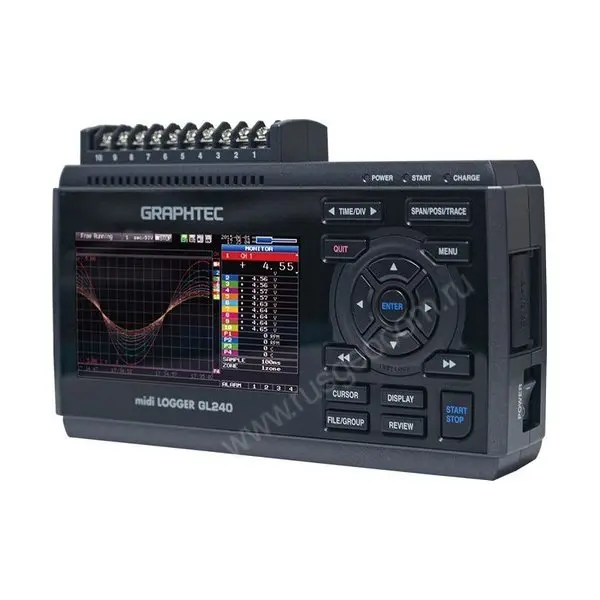

Регистратор Graphtec GL240 электронный

Оставить отзыв

Гарантия 2 года

Артикул GL240 Код товара 79617

Характеристики

Назначение:

регистратор Graphtec GL240 электронный портативный

Все характеристики

При компактности и легкости регистратора все каналы изолированы, что гарантирует защиту входных сигналов от...

Перейти к описанию

GRAPHTEC

Снято с производства

Описание и характеристики

Регистратор Graphtec GL240 электронный

О товаре
Характеристики

Все каналы изолированы, универсальный вход

При компактности и легкости регистратора все каналы изолированы, что гарантирует защиту входных сигналов от помех. Разнотипные входы GL240 подходят для измерения напряжения, температуры, влажности, импульсных и логических сигналов, что позволяет проводить комбинированные измерения, такие как температура/влажность + напряжения.

Технические характеристики

Напряжение	20 мВ – 100 В, 1-5 В/полная шкала
Термопары	Тип: K, J, E, T, R, S, B, N, W(WRe5-26)
Влажность	От 0 до 100% при использовании В-530 датчика
Импульсный вход	4 канала: режим чередующегося расчета, накопительный, моментальный
Логический вход	4 канала

Максимальный интервал дискретизации 10 мс

Модель		Интервал дискретизации	10 мс	20 мс	50 мс	100 мс	200 мс	500 мс	1 с	2 с
Модель		Количество каналов	1	2	5	10	20	50	100	200
GL240	Измерение	Напряжение	Да	Да	Да	Да	Да (10 каналов)	Да (10 каналов)	Да (10 каналов)	Да (10 каналов)
GL240	Измерение	Температура	-	-	-	Да	Да (10 каналов)	Да (10 каналов)	Да (10 каналов)	Да (10 каналов)

Соотношение интервала дискретизации с временем записи в различных форматах

Время представлено для 10 аналоговых каналов при работе с выключенными логическими/ импульсными входами

Модель	Выборка	10 мс	50 мс	100 мс	200 мс	500 мс	1 с	10 с
GL240 (10 каналов)	GBD формат	41 день	88 дней	103 дня	207 дней	Больше 365 дней	Больше 365 дней	Больше 365 дней
GL240 (10 каналов)	CSV формат	3 дня	11 дней	16 дней	36 дней	91 день	182 дня	365 дней

Поддержка флеш карт большого объема для длительной записи температурных измерений

Новые GL серии поддерживают 2 слота под флеш карты в качестве носителей данных. Устройство поддерживает SDHC формат флеш карт объем до 32 Гб. В комплекте идет SDHC карта объемом 4 Гб, установленная в первый слот.

Удобное подключение к ПК

GL240 унаследовал возможность проводного подключения дополнительных датчиков, связи до 10 регистраторов в единую систему с помощью 1 ПК/ноутбука, однако приобрел новую функцию – возможность связи через Wi-Fi специальным опциональным съемным модулем.

Пример комбинаций с Wi-Fi модулем

Варианты практического применения

Подключение к мобильным устройствам при помощи программы из комплекта ПО

Пример сложной конфигурации контроля и управления сбором данных

Визуализация, работа с данными и управление

Варианты отображения измерений

Отображение данных Y-T осциллограммы, цифровое, статистическая калькуляция результатов.

Функция Excel позволяет мгновенно записывать собранные данные в Excel файлы.

Операции с файлами

Собранные данные во множестве файлов могут быть объединены в единый файл. Используя функцию комбинирования – данные могут быть импортированы в новый канал и объединены наложением друг на друга в 1 файл. Функция связи объединяет данные по оси времени. При использовании релейного режима сбора данных – функция привязки будет объединять несколько файлов в один большой файл.

Y-T экран

Цифровой экран

Экран статистики и вычисления

Функция планировки

Имеется возможность создать Ваш план работы от начала до конца выбранного промежутка времени и настроить автоматические измерения в виде визуализированной схемы. Весь процесс интуитивно удобен и прост. Легкая планировка настроек записи реализуется растягиванием отображенных полос мышью (Идентично для GL серии).

Так же возможно отметить выборку временных участков множества файлов измерений на глаз.

Функция поиска подключенного оборудования

Упрощение поиска оборудования, подключенного к ПК и запуск сбора данных.

Синхронная запись оборудования в группе и автоматическая функция объединения

Добавление каждого файла от каждого регистратора GL серии может производиться как в индивидуальном файле, так и созданием настройки с множеством регистраторов GL серии в группе с записью в едином файле.

Преобразование данных

Преобразование GBD (Graphtec Binary Data) в CSV форма. Размер файла уменьшается, используя сжатие данных при сохранении значения в конкретной точке времени в указанном интервале. Сохраняет среднее, максимальное или минимальное значение в конкретном выделенном интервале времени.

ПО для мобильных устройств (GL-Connect)

Приложение для мобильных устройств доступно для Android OS и iOS платформ. Вы можете бесплатно скачать эту программу с официального сайта Graphtec (ПО регулярно обновляется под новые версии ОС мобильных устройств).

Принцип работы регистратора данных (логгера) Graphtec GL240

Регистратор данных GL240 имеет 10 каналов (мультивходов), изолированных друг от друга. Благодаря этому возможен раздельный приём информации по нескольким каналам без взаимного искажения сигнала. Поступающая информация может обрабатываться в различных комбинациях, давая целостную картину происходящего. К примеру, Вам необходимо контролировать температуру и конденсацию при испытаниях в термокамере или же при процессе сушки элементов в сушильном шкафу. Для этого Вы помещаете внутрь камеры/шкафа соответствующий датчик, параллельно подключая датчики в цепь питания. При отклонениях от вашей программы, либо же определенных сбоях – регистратор данных мгновенно посылает сигнал тревоги на сигнальный выход. Кроме того, используя портативный регистратор GL100-WL в качестве дополнительного датчика для GL240 – Вы параллельно можете контролировать климатические параметры в самом помещении с камерами/шкафами, что предохранит дорогостоящее оборудование от выхода из строя, а так же позволит ему работать при оптимальных условиях эксплуатации с поверенной точностью.

Технические характеристики мультифункциональных входов регистратора

Входящий поток данных о температуре может поступать от нескольких типов температурных датчиков, в том числе R/S, B, K, E, T, J, N и W. Общий диапазон отображаемых температур – от -200 °C до +2000 °C, точность показаний - ±0,5-5°C в зависимости от типа датчика. Измерение напряжения проводится в диапазоне 20 мкВ - 100 В, что расширяет диапазон измерений на 50 В по сравнению с GL220. Уровень влажности измеряется в пределах 0-100% относительной влажности при помощи датчика В-530. Импульсные измерения регистрируются через 4 отдельных входа, при этом логгер работает в трёх режимах – режим чередующегося расчета (подсчет количества импульсов в минуту), накопительный режим расчета (накопление количества импульсов со старта измерений), моментальный режим расчета (подсчет импульсов за интервал дискретизации).

Отображение и хранение результатов измерений

Регистратор данных (температуры, влажности, напряжения, импульсов/логики) отображает фиксируемые показания в режиме реального времени или воспроизводит из памяти на цветном жидкокристаллическом экране диагональю 4,3 дюйма. Режим отображения – графический (осциллограммы) и цифровой. Данные могут подвергаться арифметическим и статистическим подсчётам, конвертироваться в файл Excel-формата. Фиксируемая информация сохраняется во внутренней флеш-памяти (в комплекте SDHC карта объёмом 4 Гб) или на внешний носитель, подключаемый через USB-разъём или опциональный модуль Wi-Fi. Поддерживается функция "горячей" замены карт памяти (интервал дискретизации 100 мс или медленнее). Также возможно прямое подключение к рабочей станции (стационарному компьютеру или ноутбуку) до десяти регистраторов одновременно для получения наиболее полной картины происходящего в режиме реального времени.

Применение

Особенности применения серий МТ100, GL200 и GL800

GL220/GL240 рекомендуется использовать при количестве каналов равном или менее 20 каналов, согласно данной схемы (GL240 и GL220 каждый имеет клеммную панель на 10 каналов и выход под датчик влажности B-530, параллельно занимающий 1 линию на клеммной панели).

Во всех остальных случаях рекомендуется использовать GL820/GL840 в меру возможности увеличения количества каналов до 200 на каждый регистратор данных (датчик влажности В-530 устанавливается аналогично, занимая +/- и отдельное гнездо под датчик).

Описанная выше особенность относится ко всем ниже перечисленным примерам. При использовании большого количества каналов Вам необходима серия GL800.

Также обращаем Ваше внимание на тот факт, что GL серии 200 и 800 имеют различный функционал измерений.

Комплексное испытание ходовой транспортного средства с эмуляцией погодных условий

Термоконтроль климатических камер

Контроль кондиционирования воздуха

Измерение напряжения и температуры при тестировании дисплеев

Количество точек измерения зависит от используемого регистратора данных*

Измерение напряжения аккумуляторных элементов

Возможно применение GL220/240, однако, как в предыдущих случаях, количество будет ограничено.

Запись данных анализаторов

Сбор данных по сигналам измерительных устройств с возможностью записи в течение длительных периодов.

Купить Graphtec GL240, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

Технические характеристики

		Graphtec GL240
Количество входных аналоговых каналов		10 каналов
Внешние входы/выходы¹	Входной²	Триггер или выборка (1 канал), логический/импульсный (4 канала)
Внешние входы/выходы¹	Выходной³	Канал оповещения (4 канала)
Частота дискретизации		От 10 мс до 1 часа (от 10 мс до 50 мс только напряжение) ⁴, внешний сигнал
Триггер, функция оповещения	Действия триггера	Запуск или остановка сбора данных по триггеру
	Повторное действие	Выключение/включение в автоматическом режиме
	Источник триггера	Начало: выкл., измерение сигнала, оповещение, внешний, таймер, еженедельник или время Окончание: выкл., измерение сигнала, оповещение, внешний, таймер, еженедельник или время
	Настройки условий	Состояние: "ИЛИ" или "И" Аналоговый сигнал: подъем (высокий), падение (низкий), в окне, вне окна Логический сигнал: паттерн (комбинация всех входных сигналов в высоком или низком диапазоне) Импульс: количество учетных: подъем (высоких), падение (низких), в окне, вне окна
	Выходное оповещение	Подача выходных сигналов при условии оповещении во входящем сигнале⁵
Функции импульсного входа	Режим чередующегося расчета	Расчет количества импульсов за интервал дискретизации и преобразование в количество чередующихся импульсов в минуту: за 1 чередование может быть установлено: 50, 500, 5000, 50 тыс., 500 тыс.,5 млн., 50 млн., 500 млн. повторений в минуту/полная шкала
	Накопительный режим расчета	Накопление количества импульсов со старта вычисления 50, 500, 5000, 50 тыс., 500 тыс., 5 млн., 50 млн., 500 млн. вычислений/полная шкала
	Моментальный режим расчета	Режим подсчета импульсов за интервал дискредитации 50, 500, 5000, 50т., 500т., 5м., 50м., 500м. вычислений/полная шкала
Функция вычисления	Межканальный режим	Сложение, вычитание, умножение и деление для аналогового входа
Функция вычисления	Статистический режим	Выбор двух расчетов из среднего, пикового, максимального, минимального, среднеквадратичного
Функция поиска		Выбор для аналоговых уровней сигналов, значений логических/импульсных сигналов или точек оповещения в метках данных
Функция поиска		Выбор для аналоговых уровней сигналов, значений логических/импульсных сигналов или точек оповещения в метках данных
Интерфейс для подключения к ПК		USB (высокоскоростной), беспроводные сети (использование B-568 опционально)
Запоминающее устройство	Информационное	Флеш карта (поддержка SDHS объемом до 32 ГБ), поддерживается 2 слота для флеш карт⁶
Запоминающее устройство	Сохраненный контент	Собранные данные, установленные настройки, снимки экрана
Режим сбора данных		Режим: стандартный, кольцевая функция, релейная функция. Кольцевая функция: сохранение последних данных (количество собираемых данных 1000 – 2000000) ⁷ Релейная функция: сохранение данных во множество файлов данных до тех пор, пока Вы не остановите сбор данных
Повторные воспроизведение данных		Повторное воспроизведение собранных данных было сохранено в GL240 (в GBD или CSV форматах)
Функция (программируемые единицы) масштабирования		Измеренные значения могут быть преобразованы в указанные запрограммированные единицы: -аналоговое напряжение: преобразуются в 4 используемые эталонные точки (аддитивность, мультипликативность); -температура: преобразуется в 2 используемые эталонные точки (аддитивность); -импульсные значения: преобразуются в 2 используемые эталонные точки (мультипликативность)
Возможности в процессе сбора данных		-отображение старых данных (использование режима разделения на два отображения (текущие и старые данные); -горячая замена флеш карт; -сохранение данных между показаниями
Отображение	Размер	4.3 дюйма жидкокристаллический дисплей (WQVGA: 480х272 dots)
	Язык	Русский, Английский, Французский, Немецкий, Китайский, Корейский, Испанский, Японский
	Информация⁸	Отображение Y-T цифровых значений, только осциллограмма, цифровые значения, цифровые значения и статистические значения
Условия эксплуатации		От 0 до 45°C, влажность от 0 до 85% (без конденсата (При работе от батареи от 0 до 40°C, зарядка батареи от 15°C до 35°C)
Источник питания	Адаптер переменного тока	От 100 до 240 В переменного тока, 50/60 Гц (1 адаптер на ПК идет в стандартной комплектации)
	Блок питания постоянного тока	От 8.5 до 24 В постоянного тока (необходим сетевой кабель постоянного тока (опция В-514))
	Аккумулятор	Устанавливаемый аккумулятор (В-569) 7.2 В постоянного тока, 2900 мА
Потребление⁹		Максимально 36 ВА (в нагрузке, при заряжаемом аккумуляторе)
Габариты (ШхГхВ)		188х117х42 мм (не включая выступающие детали)
Масса		500 г

Входной/выходной кабель для GL необходим для передачи сигнала (опция В-513).
² Входной сигнал: - диапазон напряжения: до 24 В (общая земля);
- тип сигнала: напряжение, открытый коллектор, соединение (релейное);
- предельное напряжение сигнала: порядка +2.5 В (Гистерезис порядка 0.5 В (от 2.5 В до 3.0 В)).
³ Выходной сигнал: открытый коллектор (подъем до 5 В, 5 кОм сопротивление)
<Максимальный номинал выходного транзистора>> - максимальное напряжение 30 В, максимальный ток 0.5 А, рассеивание коллектором 0.2 Вт.
⁴ Минимальный интервал изменения в используемых каналах..
⁵ Исходный порт может указывать каждый входной канал..
⁶ 4 ГБ флеш карта установлена в 1 слот в комплекте стандартной конфигурации..
⁷ Размер собранных данных ограничен 1/3 доступной памяти..
⁸ Режим отображения меняется каждый раз при нажатии клавиши метки. В расширен-ном режиме цифрового отображения может быть указан отображаемый канал. В режиме отображения осциллограмм изменение амплитуды будет эффективней из последователь-ности точек отображений информации..
⁹ Максимальное значение потребляемой мощности. При данных условиях эксплуатации используйте адаптер переменного тока. Аккумулятор может заряжаться с включенным отображением на дисплее.. Входной/выходной кабель для GL необходим для передачи сигнала (опция В-513)..

	Программное обеспечение для ПК
Название модели	GL100_240_840-APS
Поддержка операционных систем	Windows 8.1, 8, 7, Vista (32/64 разрядные версии)
Поддерживаемое оборудование	GL840 (USB, Ethernet, WLAN), GL240 (USB, WLAN), G100 (USB, WLAN)
Функциональность	Управление GL серией, сбор данных в реальном времени, воспроизведение записанных данных, конвертация данных
Поддерживаемые единицы и каналы	До 1000 каналов, до 4 групп (количество единиц определяется моделью)
Управление настройками	Входные условия, условия сбора данных, условия триггера/оповещения, отчет и т.д.
Сохранение на ПК	Сохранение собранных данных в реальном времени (в GBD двоичном или CSV формате)
Сохранение на GL блок	Сохранение на флеш карту памяти (в GBD двоичном или CSV формате)
Отображение информации	Y-T осциллограмма, цифровые значения, отчет, X-Y графическое отображение (периодические данные, повторное воспроизведение данных) Два окна текущих и прошлых данных, статистическое вычисление
Операции с файлами	Преобразование данных из формата CSV в двоичный формат GBD, слияние множества файлов данных по оси времени и в добавление один канал
Функция оповещения	Отправка письма оповещения по электронной почте на заданный адрес
Статистический калькулятор	Максимум, минимум и среднее значение собранных данных
Функция отчета	Создает ежедневный или ежемесячный отчет

	Программное обеспечение для смартфона
Название модели	GL-Connect
Поддерживаемые операционные системы	Android от 4.1 до 4.4, iOS7/8
Поддерживаемое оборудование	GL840 (WLAN), GL240 (WLAN), G100 (WLAN)
Функциональность	Управление GL серией, отображение измеренных данных в виде осциллограммы или цифровых значений
Поддерживаемые регистраторы	До 10 регистраторов
Управление настройками	Запуск, остановка, интервал дискретизации
Сбор данных	Сохранение собранных данных в GL (данные не могут сохраняться в смартфон)
Отображение информации	Собранные данные в реальном времени в виде цифровых значений, повторное воспроизведение записанных на GL в виде осциллограммы

Опции и аксессуары

Наименование	Артикул	Краткое описание
Модуль беспроводной сети	В-568	WLAN адаптер, IEEE 802.11b/g/n
Аккумулятор	В-569	Перезаряжаемый литиум-йонный аккумулятор (7.2 В, 2900 мА)
Входной/выходной кабель для GL серии	В-513	Кабель длиной 2 метра без зажимных клещей на конце
Сетевой кабель постоянного тока	В-514	Кабель длиной 2 метра без зажимных клещей на конце
Датчик влажности	В-530	Кабель длиной 3 метра с выходом на клеммную панель и выходом в разъем входа/выхода
Шунтирующий резистор	В-551-10	250 Ом (конвертирует сигнал 1-5 В из 4-20 мА)
Адаптер переменного тока	ACADP-20	Входной: от 100 до 240 В переменного тока Выходной: 24 В постоянного тока

Технические характеристики аналогового входа GL240

Пункт		Описание
Входной метод		Все входные каналы изолированы ¹¹ , сканирование каналов для выборки
Тип входной клеммной панели		Винтовые клеммы (М3 винты)
Диапазон измерений	Напряжение	20, 50, 100, 200, 500 мВ, 1, 2, 5, 10, 20, 50, 100 В, при 1-5 В полной шкалы
	Термопара	K, J, E, T, R, S, B, N, W (WRe5-26)
	Влажность	От 0 до 100% при использовании датчика влажность (опция В-530)
Фильтр		Выкл., 2, 5, 10, 20, 40, скользящая средняя в выбранном канале
Точность измерения¹²	Напряжение	± 0.1% от полной шкалы
	Температура (термопара) ¹³	Тип	Диапазон измерения (ТЧ: температурная чувствительность)	Точность измерений
		R	0 ≤ ТЧ ≤ 100 °C	± 5.2°C
			100 < ТЧ ≤ 300 °C	± 3.0°C
			300 < ТЧ ≤ 1600 °C	± (0.05% от показания + 2.0°C)
		S	0 ≤ ТЧ ≤ 100 °C	± 5.2°C
			100 < ТЧ ≤ 300 °C	± 3.0°C
			300 < ТЧ ≤ 1760 °C	± (0.05% от показания + 2.0°C)
		B	400 ≤ ТЧ ≤ 600 °C	± 3.5°C
		B	600 < ТЧ ≤ 1820 °C	± (0.05% от показания + 2.0°C)
		K	-200 ≤ ТЧ ≤ -100 °C	± (0.05% от показания + 2.0°C)
		K	-100 < ТЧ ≤ 1370 °C	± (0.05% от показания + 1.0°C)
		E	-200 ≤ ТЧ ≤ -100 °C	± (0.05% от показания + 2.0°C)
		E	-100 < ТЧ ≤ 800 °C	± (0.05% от показания + 1.0°C)
		T	-200 ≤ ТЧ ≤ -100 °C	± (0.1% от показания + 1.5°C)
		T	-100 < ТЧ ≤ 100 °C	± (0.1% от показания + 0.5°C)
		J	-200 ≤ ТЧ ≤ -100 °C	± 2.7°C
			-100 < ТЧ ≤ 100 °C	± 1.7°C
			300 < ТЧ ≤ 1760 °C	± (0.05% от показания + 1.0°C)
		N	-200 ≤ ТЧ < 0 °C	± (0.1% от показания + 2.0°C)
		N	0 ≤ ТЧ ≤ 1300 °C	± (0.1% от показания + 1.0°C)
		W	0 ≤ ТЧ ≤ 2000 °C	± (0.1% от показания + 1.5°C)
		Компенсация холодного спая		± 0.5°C
АЦП		Сигма-дельта тип, 16 бит (эффективное разрешение: 1/40000 из полного диапазона вычисления)
Максимальное входное напряжение	Между (+)/(-) канала панели		От 20 мВ до 1 В диапазон: 60 Врнс От 2 В до 100 В диапазон: 100 Врнс
	Между каналами ((-)/(-))		60 Врнс**
	Между каналом/землей		60 Врнс**
Предельное выдерживаемое напряжение	Между каналами		350 Врнс** (в течение 1 минуты)
Предельное выдерживаемое напряжение	Между каналом/землей		350 Врнс** (в течение 1 минуты)

¹¹ Клеммный блок В для использования платинового термодатчика подключает каналы друг к другу.

¹² Соблюдайте следующие условия:
- температура в комнате 23°C ± 5°C;
- параметры по прошествию 30 минут или более после включения питания;
- фильтр настроить на значение 10;
- максимальная частота выборки при использовании 10 каналов составляет 1 с;
- выход заземления связать с землей.

¹³ Используемый диаметр термопары 0.32 мм для типа Т и диаметр 0.65 мм для других типов.

Технические характеристики беспроводного сетевого модуля

Пункт	Описание
Обозначение модели	В-568
Поддержка GL серии	GL240 и GL840
Способ связи	Беспроводная связь (использование радио волны диапазона 2.4 ГГц)
Поддержка беспроводных сетей	IEEE 802.11b/g/n WPS: нажатие кнопки или PIN метод Протоколы безопасности: WEP64, WEP128, WPA-PASK/WPA2-PSK, AKIP/AES Максимальное расстояние работы сети: 40 м, в зависимости от условий радиосвязи
Место установки модуля	Устанавливается во второй слот для флеш карт в GL840 и GL240 *После установки модуля невозможно использовать второй слот для флеш карт
Функциональность	Режим точки доступа: связь с GL100-WL как с удаленным датчиком (сбор данных в GL100-WL с передачей на GL840 и GL240) Режим станции: связь с ПК или коммуникатором (управление GL840/240 и передача данных из GL840/240)
Количество соединяемых GL100-WL	GL840: до 5 единиц GL100-WL GL240: 1 единица GL100-WL
