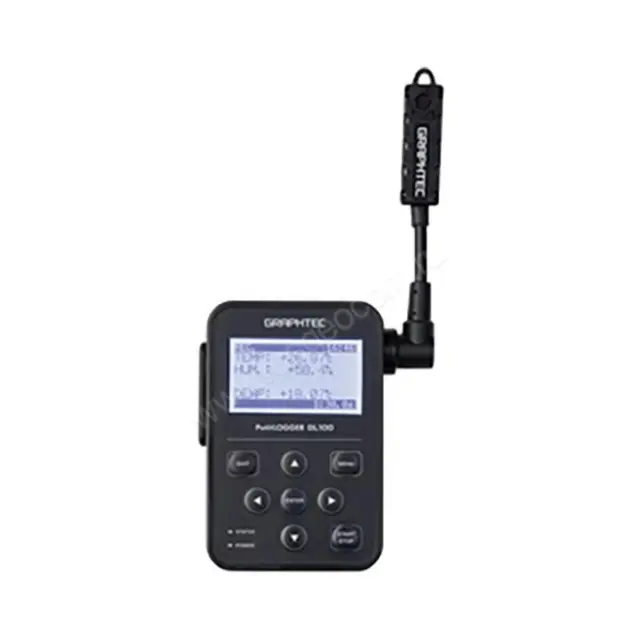

Регистратор Graphtec GL100-WL-TH

Оставить отзыв

Гарантия 2 года

Госреестр 71274-18

Артикул GL100-WL-TH Код товара 79606

Характеристики

Госреестр:

71274-18

Назначение:

регистратор Graphtec GL100-WL-TH электронный портативный с датчиком температуры/влажности

Все характеристики GRAPHTEC

Под заказ

По запросу

Нашли дешевле? Сообщите нам!

Платите частями

Удобный способ оплаты по

9 007 ₽

Описание и характеристики

Код товара 79606

Регистратор Graphtec GL100-WL-TH

Сенсоры
	Температура/влажность GS-TH Темп.: От -20 до 85 °C Влажность: От 0 до 100%
	Ускорение/температура GS-3AT 3-хосное ускорение (макс. 10 G) Темп. От -10 до 50 °C
	Концентрация CO₂ GS-CO2 Макс 9999 милионных долей
	Освещенность/УФ GS-LXUV Освещение: макс. 200 кЛюкс УФ поток: макс. 30 мВт/см²
К адаптеру-разветвителю можно одновременно подключить 2 модуля
	Разветвитель GS-DPAПример 1. Темп./влажность & Освещенность/УФ 2. Темп./влажность & Концентрация CO₂ 3. Освещенность/УФ & Концентрация CO₂

Входные терминалы/адаптеры
	Напряжение/температура GS-4VT 4ch Напряжение (макс. 500 В) или темп. (термоп. К или Т) 4ch Логика или импульсы
	Термистор GS-4TSR 4ch Температура: От -40 до 120 °C 4ch Логика или импульсы
	Сенсор-термистор
	GS-103AT-4P GS-103JT-4P
	Сила тока GS-DPA-AC Max 2 sensors Сила тока: 50б 100б 200 A RMS; Однофазный или трехфазный ток
	Сенсор силы тока AC
	Пример

Комбо-наборы:

Комбо для GL100-WL	Набор Темп./Влажность: GL100-WL-TH (GL100-WL & GS-TH)	Набор Ускорение: GL100-WL-3AT (GL100-WL & GS-3AT)	Набор Напряжение/Темп.: GL100-WL-4VT (GL100-WL & GS-4VT)	Набор Термистор: GL100-WL-4TSR (GL100-WL & GS-4TSR)
Комбо для GL100-N	Набор Темп./Влажность: GL100-N-TH (GL100-N & GS-TH)	Набор Ускорение: GL100-N-3AT(GL100-N & GS-3AT)	Набор Напряжение/Темп.: GL100-N-4VT (GL100-N & GS-4VT)	Набор Термистор: GL100-N-4TSR(GL100-N & GS-4TSR)

Варианты исполнений беспроводного доступа:

Возможности	Пример исполнения 1		Пример исполнения 2		Пример исполнения 3
Возможности	ПК (#1)	Смартфон (#1)	ПК (#2)(^*1)	Смартфон (#2)	ПК (#3)(^*1)	Смартфон (#3)	ПК (#4)	Смартфон (#4)
Управление всеми функциями	х		х		х		#(^*2)
Управление некоторыми функциями		х		х		х		#(^*2)
Отображение Колебательных сигналов и цифровых значений	х	х	х	х	х	х	#(^*2)	#(^*2)
Сохранение данных на ПК	х		х		х		#(^*2)
Получение сообщений через e-mail					х	х	х	х

X – Доступно; #(^*2) – Доступно при условии:

Нельзя подключить несколько ПК к GL100 одновременно.
Необходимо присвоить статический глобальный IP. Либо DDNS сервер должен быть доступен в пределах сети, а GL100 настроен как устройство в пределах сети общего доступа.

Программное обеспечение:

Программное обеспечение для общих целей дает возможность просматривать Y-T графики, колебательные сигналы, цифровые значения. Специализированное ПО размещает в себе особенности, необходимые в той или иной отрасли.

ПО общих целей для ПК
Колебательные сигналы	Цифровые значения
ПО общих целей для смартфонов
Колебательные сигналы	Цифровые значения

Специализированное ПО:

Отрасль	Возможности измерений	Описание
Сельское хозяйство	Аккумуляция температуры Дефицит влажности Лучистая энергия УФ лучи	Можно сказать, что аккумуляция температуры, дефицит влажности, УФ поток есть жизненно важные показатели для выращивания сельскохозяйственное продукции. Измеряя эти параметры можно применять наиболее рациональные пути выращивания растений.
Логистика	Поиск порога чувствительности по ускорению Аккумуляция температуры Дефицит влажности	Для обеспечения безопасной и надежной эксплуатации, необходимо осуществлять контроль над перевозкой промышленного оборудования, за транспортными средствами, перевозящими продукты. Контроль вибрации транспортных средств может быть жизненно необходим для оборудования тяжелой промышленности и вибрационно-чувствительного оборудования. Аккумуляция температуры и дефицит влажности важны для поддержания свежести продуктов.
Энергетика	Сила тока Мощность Общая мощность	Энергопотребление и уровни электрических сигналов отображаются с помощью схем и диаграмм. Измерения проводят непосредственно на местах завода, строений и промышленного оборудования. Измерения соответствуют 3-м системам энергоснабжения: однофазный двухпроводной, однофазный трехпроводной, трехфазный трехпроводной ток.

Применение

GL100 – наиболее компактный и простой в управлении регистратор, разработанный как для самостоятельного использования, так и для расширения функциональности старшей серии регистраторов.

Датчики и варианты использования

Контроль температуры, влажности, освещенности и интенсивности УФ в помещениях и во вне

Регистрация электрических параметров

Регистратор Graphtec GL100-WL-TH

Регистратор Graphtec GL100-WL-TH с датчиком температуры/влажности - это готовый комплект панели управлен6ия и датчиков температуры ти влажности. Панель управления компактным логгером (регистратором данных) модульного типа Graphtec GL100 разработана для регистрации и управления потоками данных, поступающих с блок-модулей сенсоров и датчиков (температуры, влажности, освещённости и т.д.). Входные сменные модули подключаются через специальный разъём, при использовании адаптера-разветвителя возможно подключение двух сменных блок-модулей параллельно (при условии, что они являются разнотипными). Полученная информация передаётся по проводному либо беспроводному каналу на стационарный ПК, ноутбук или смартфон со специальным программным обеспечением.

Применение логгера данных (панели регистратора) Graphtec GL100

Логгер-панель Graphtec GL100 применяется для получения комплекса информации в реальном времени и оперативного реагирования на непредвиденные опасные колебания уровней температуры, влажности, освещённости, силы тока и других измеряемых величин. Необходимость в проведении экспресс-анализа ситуации с помощью GL100 возникает на производстве, в электроэнергетической отрасли - измерения производятся непосредственно в производственных цехах, на оборудовании, кабелях. С помощью сменных блок-модулей измеряются сила тока, мощность оборудования, общая мощность аппаратного кластера и т.п. Востребована подобная система и при перевозке особых грузов (продуктов, виброчувствительных и хрупких приборов) - используются блок-модули для подключения датчиков температуры, влажности, ускорения и вибрации. Датчики и логгер располагаются в грузовом отсеке, а конечную информацию на экране планшета или смартфона моментально получает водитель. Третья область применения логгера - отслеживание показателей воздуха и почвы в сельском хозяйстве - уровни освещённости, температуры и влажности в теплицах измеряются быстро, точно и тут же поступают к специалисту.

Фиксация, передача и хранение результатов измерений

Регистрируемые данные передаются в режиме реального времени на компьютер или смартфон с установленным программным обеспечением посредством проводного USB-канала (вариант GL100-N) или канала беспроводного вещания формата WLAN (вариант GL100-WL). Беспроводное вещание ведётся в соответствии со стандартом IEEE802.11b - как обычный wi-fi-роутер; дальность устойчивой передачи сигнала - около 40 метров; скорость передачи - до 500 Мбит/с (зависит от конкретных условий работы аппаратуры). Кроме того, данные фиксируются во встроенной RAM-памяти (объёмом порядка 5 Мб) либо (рекомендуется) на подключаемой карте памяти формата microSD. Однако полный комплекс обрабатываемых данных хранится и обсчитывается именно в компьютере/смартфоне. Логгер данных (панель регистратора) Graphtec GL100 оснащён монохромным жидкокристаллическим LCD-дисплеем для вывода текущей регистрируемой информации. Повтор вывода уже сохранённых данных невозможен.

Таблица присоединяемых модулей

Наименование	Описание
GS-TH	Модуль-сенсор температура и влажность
GS-3AT	Модуль-сенсор ускорение и температура
GS-LXUV	Модуль-сенсор освещенность и ультрафиолет
GS-CO2	Модуль-сенсор концентрации углекислого газа
GS-DPA-AC	Модуль-адаптер силы тока и сенсор силы тока
GS-AC50A, GS-AC100A, GS-AC200A	Сенсор силы тока
GS-4VT	Модуль-терминал напряжение и температура
GS-4TSR	Модуль-терминал термистор
GS-DPA	Модуль-адаптер порт с 2-мя выходами
GS-EXC	Модуль кабель-удлинитель

Купить Graphtec GL100-WL-TH, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

Технические характеристики Регистратор Graphtec GL100-WL-TH

	Graphtec GL100-WL
Число каналов и тип входа	Множество входных модулей, измерения определяются входным модулем
Выходные сигналы	Аварийный сигнал (1 канал), твердотельный переключатель с оптической изоляцией (Макс. нагрузка - 30 В, 50 мА)
Интерфейс для ПК	USB (micro USB B тип соединения), Беспроводная сеть (WLAN) для GL100-WL
Беспроводная сеть (для GL100-WL)	Стандарт связи: IEEE802.11b
Хранение данных	Встроенная память: RAM (Около 4.9 Мб) Внешняя память: micro SD карта память Макс. размер одного файла - 1.9MB. Рекомендуется использовать micro SD карту памяти, которая поддерживает режим ожидания.
Возможности логгера	Сбор данных в реальном времени Отображение собранных данных в реальном времени и сохранение контрольных значений Задание условий с помощью меню настроек
Возможности порта USB:	Передача собранных данных в реальном времени Передача сохраненных данных из внутренней памяти Полное управление GL100 с помощью ПК и применяемым ПО
Возможности беспроводнаой сети WLAN (для GL100-WL)	Передача собранных данных в реальном времени Передача сохраненных данных из внутренней памяти Полное управление GL100 с помощью ПК и применяемым ПО Простое управление GL100 с помощью ПО Smart Device Передача предупредительных сигналов через e-mail
Аварийный сигнал	Действие: Выдача сигнального сообщения при достижении измерения аварийных условий Источник: Уровень данных измерений Метод обнаружения: Повышение или Понижение (сигнал выше или ниже заданного порога). Комбинация: ИЛИ
Триггер	Действие: Запуск или остановка записи собранных данных Источник: Запуск триггера: Выкл, Уровень , Аварийный сигнал или Дата Остановка триггера: Выкл., Уровень , Аварийный сигнал Уровневый триггер доступен для аналоговых входов модулей: GS-4VT, GS-4TSR, GS-3AT. Метод обнаружения уровня : Повышение или Понижение (сигнал проходит через заданный порог). Комбинация: И/ИЛИ
Пыле- и влагоотталкивание	IP54 при условии, что входной модуль подключен к GL100 и насадки соединений и батарей защищены. Рекомендуется периодически менять защитные насадки.
Источник питания	алкалиновая батарейка (AA x 2), USB питание (5 В, 200 мА) (*)
Эксплуатационные условия	Температура: от -10 до 50 °C Влажность: до 80 % (без конденсации)
Габариты (Д×В×Ш)	66x100x27 мм (не включая выступ)
Масса	GL100-N: приблизительно 125 г, GL100-WL: приблизительно 130 г

	Graphtec GS-TH
Измерение	Температура и влажность
Расчетное значение	Температура точки росы и Сумма температур (Температура будет суммироваться, пока она выше или ниже опорной температуры).
Метод измерения	C-MOS сенсор
Диапазон измерения : Температура	От -20 до 85 °C
Диапазон измерения : Влажность	От 0.0 до 100.0 %
Точность: Температура	От -20 до 0: ± 0.8 °C, От 0 до 60: ± 0.5 °C От 60 до 85: ± 0.8 °C
Точность : Влажность	при 25 °C От 0 до 10 %: ± 10% RH От 10 to 20 % : ± 8% RH От 20 to 80 % : ± 5% RH От 80 to 90 % : ± 8% RH От 90 to 100 % : ± 10% RH
Время отклика	Температура, Влажность: Около100 сек. (Время, необходимое для достижения 63% от значения, при 25 °C и скорости воздушного потока в 1 м/с)
Интервал измерения	0.5, 1, 2, 5, 10, 20, 30 сек., 1, 2, 5, 10, 20, 30, 60 мин.
Температурные шкалы	Переключения с Цельсия на Фаренгейт и обратно
Влагостойкость	Измерительные части защищены влагонепроницаемым фильтром /td>
Эксплуатационные условия	В пределах температурного и влажностного диапазона измерений (При подключении сенсора к GL100эксплуатационные условия те же, что и для GL100.)
Габариты (Д×В×Ш)	Приблизительно 15x45x10 мм (не включая выступ)
Масса	Приблизительно 14 г
