Комплект кабелей измерительных C5035M35M.1

Add a review

Гарантия 1 год

Артикул R0079 Код товара 120377

Planar C5035M35M.1 - комплект кабелей измерительных

Характеристики

Диапазон частот:

до 26 ГГц

Тип разъемов:

NMD 3,5 мм розетка - 3,5 мм розетка

Все характеристики

Комплект кабелей измерительных C5035M35M.1 (далее Комплект) предназначен для подключения измеряемого...

Перейти к описанию

Sensing cable

Под заказ

По запросу

Нашли дешевле? Сообщите нам!

Описание и характеристики

Код товара 120377

Комплект кабелей измерительных C5035M35M.1

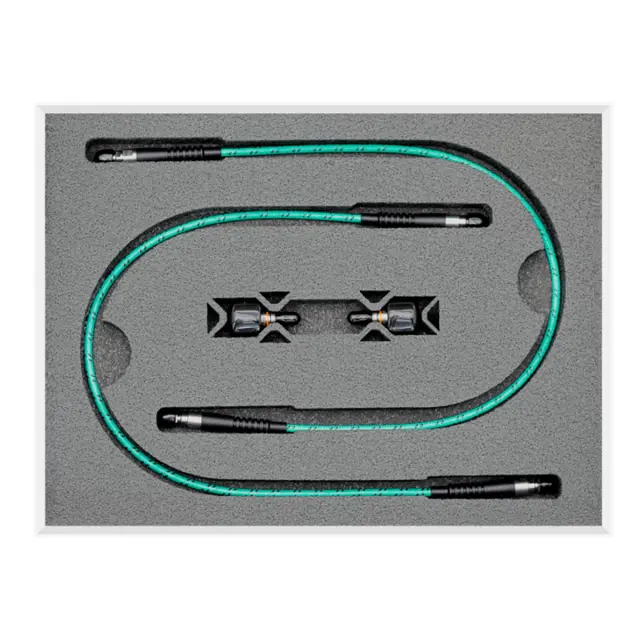

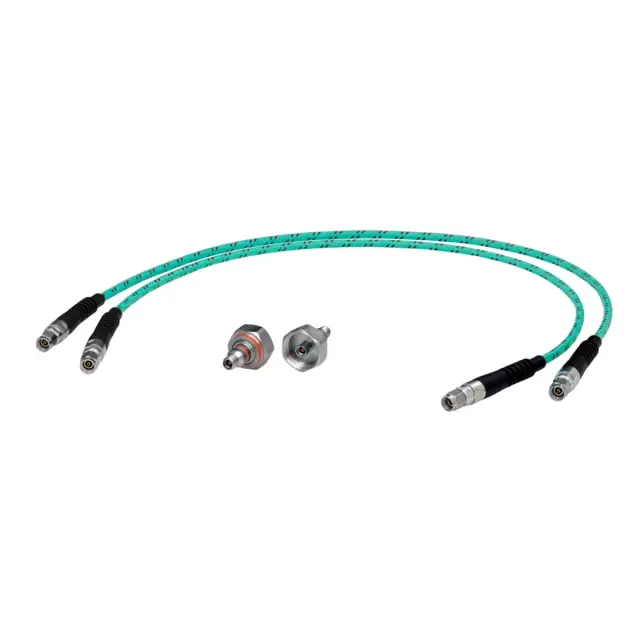

Комплект кабелей измерительных C5035M35M.1 (далее Комплект) предназначен для подключения измеряемого устройства к векторному анализатору цепей производства ООО "ПЛАНАР". Комплект включает в себя два кабеля и два перехода NMD 3,5 мм, розетка – 3,5 мм, розетка.

Кабели измерительные из комплекта предназначены для работы в коаксиальном тракте с волновым сопротивлением 50 Ом. Каждый кабель с двух сторон имеет разъемы тип 3,5 мм, вилка по ГОСТ РВ 51914-2002.

Купить комплект кабелей измерительных Planar C5035M35M.1, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики Комплект кабелей измерительных C5035M35M.1

	Planar C5035M35M.1
Диапазон рабочих частот	от 0,3 до 26500,0 МГц
КСВН, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 26,5 ГГц	1,12 1,15 1,20 1,25
Затухание, дБ, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 18 ГГц от 18 ГГц до 26,5 ГГц	0,92 1,35 2,00 2,50 3,10
Стабильность фазы при изгибе 1 (IEC60966-1 п. 8.6 метод 2 (один порт))(тип./макс), град. от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 18 ГГц от 18 ГГц до 26,5 ГГц	±0,30 / ±0,50 ±0,50 / ±0,75 ±0,75 / ±1,50 ±1,00 / ±2,00 ±2,00 / ±2,50
Стабильность амплитуды при изгибе 2 (IEC60966-1 п. 8.4)(тип./макс), дБ, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 18 ГГц от 18 ГГц до 26,5 ГГц	±0,0050 / ±0,0100 ±0,0075 / ±0,0150 ±0,0100 / ±0,0200 ±0,0150 / ±0,0300 ±0,0200 / ±0,0400
Полярность разъемов	вилка
Присоединительные размеры	соответствие ГОСТ РВ 51914-2002
Длина кабеля	600 ± 10 мм
Технические характеристики коаксиального перехода ADP1B-R35F-35F
Диапазон рабочих частот	от 0 до 32 ГГц
Вносимые потери, дБ, не более	0,30
КСВН, не более от 0 до 20,0 ГГц св. 20,0 до 26,5 ГГц св. 26,5 до 32,0 ГГц	1,10 1,15 1,20
Сопротивление изоляции, МОм, не менее	1000
Переходное сопротивление центр. проводника, мОм, не более	10
Переходное сопротивление внешнего проводника, мОм, не более	10
Рабочее напряжение, В, не более	335
Количество сочленений (ресурс)	3000
Крутящий момент при затягивании, Нхм	от 0,8 до 1,0
Диапазон рабочих температур, oС	от -60 до +85

Документация

pdf

Паспорт
