Комплект кабелей измерительных C5029M29M.1

Оставить отзыв

Гарантия 1 год

Артикул R0082 Код товара 120378

Planar C5029M29M.1 - комплект кабелей измерительных

Характеристики

Диапазон частот:

до 40 ГГц

Тип разъемов:

2,9мм вилка - 2,9мм вилка

Все характеристики

Комплект кабелей измерительных C5029M29M.1 (далее Комплект) предназначен для подключения измеряемого...

Перейти к описанию

Sensing cable

Под заказ

По запросу

Нашли дешевле? Сообщите нам!

Описание и характеристики

Код товара 120378

Комплект кабелей измерительных C5029M29M.1

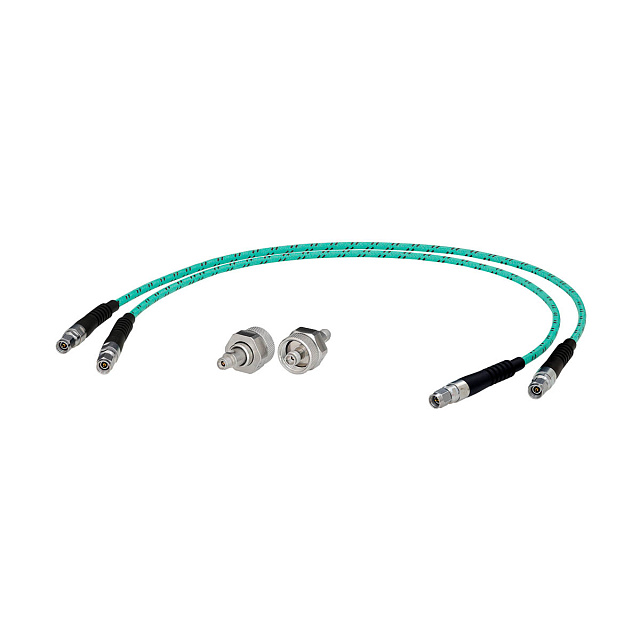

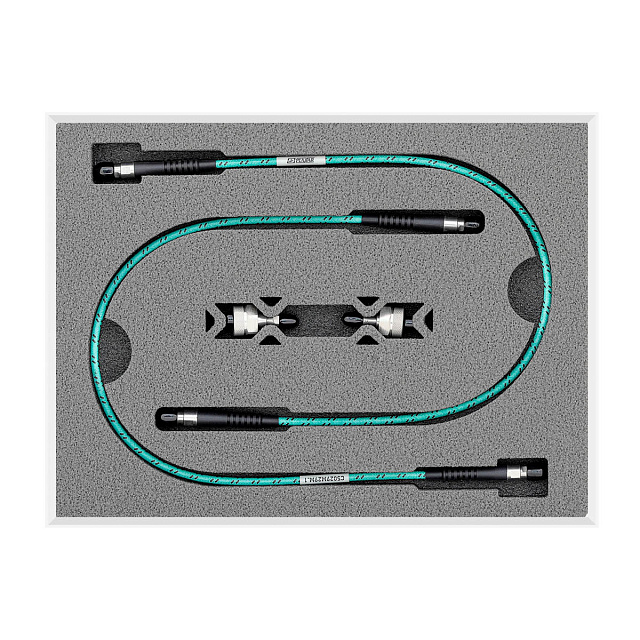

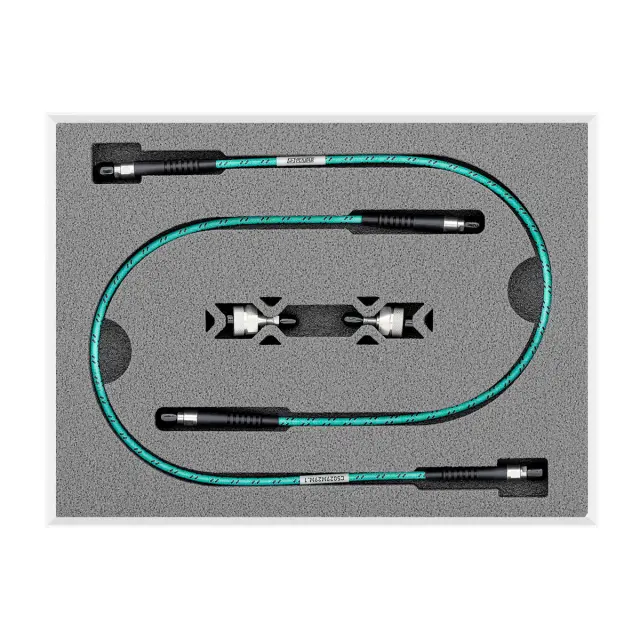

Комплект кабелей измерительных C5029M29M.1 (далее Комплект) предназначен для подключения измеряемого устройства к векторному анализатору цепей производства ООО "ПЛАНАР". Комплект включает в себя два кабеля и два перехода.

Кабели измерительные из комплекта предназначены для работы в коаксиальном тракте с волновым сопротивлением 50 Ом. Каждый кабель с двух сторон имеет два соединителя: тип 2,92 мм вилка, тип 2,92 мм вилка по IEC 61169-32.

Каждый переход с одной стороны имеет разъем тип 2,4 мм розетка по ГОСТ РВ 51914-2002, IEC 61169-40, MIL-STD-348B с укрепленной гайкой, с другой – разъем тип 2,92 мм розетка по IEC 61169-35.

Купить комплект кабелей измерительных Planar C5029M29M.1, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики Комплект кабелей измерительных C5029M29M.1

	Planar C5029M29M.1
Диапазон рабочих частот	от 0,3 до 40000,0 МГц
КСВН, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц	1,12 1,15 1,20 1,25 1,30
Затухание, дБ, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 18 ГГц от 18 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц	0,92 1,35 2,00 2,50 3,10 3,91
Стабильность фазы при изгибе 1 (IEC60966-1 п. 8.6 метод 2 (один порт))(тип./макс), град. от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 18 ГГц от 18 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц	±0,30 / ±0,50 ±0,50 / ±0,75 ±0,75 / ±1,50 ±1,00 / ±2,00 ±2,00 / ±2,50 ±2,50 / ±4,50
Стабильность амплитуды при изгибе 2 (IEC60966-1 п. 8.4)(тип./макс), дБ, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 18 ГГц от 18 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц	±0,0050 / ±0,0100 ±0,0075 / ±0,0150 ±0,0100 / ±0,0200 ±0,0150 / ±0,0300 ±0,0200 / ±0,0400 ±0,0300 / ±0,0600
Полярность разъемов	вилка
Присоединительные размеры	соответствие ГОСТ РВ 51914-2002
Длина кабеля	600 ± 10 мм
Технические характеристики коаксиального перехода P24FR29F
Диапазон рабочих частот	от 0 до 40 ГГц
Вносимые потери, дБ, не более	0,06 x √f (ГГц)
КСВН, не более	1,20
Присоединительные размеры	соответствие ГОСТ РВ 51914-2002, IEC 61169-35, IEC 61169-40, MIL-STD348B

Документация

pdf

Паспорт
