Комплект кабелей измерительных C5024MR24F.1

Add a review

Гарантия 1 год

Артикул 01-060205-0028 Код товара 120379

Planar C5024MR24F.1 - комплект кабелей измерительных

Характеристики

Диапазон частот:

до 50 ГГц

Тип разъемов:

NMD 2,4 мм розетка - 2,4 мм вилка

Все характеристики

Комплект кабелей измерительных C5024MR24F.1 (далее Комплект) предназначен для подключения измеряемого...

Перейти к описанию

Sensing cable

По запросу

Нашли дешевле? Сообщите нам!

Описание и характеристики

Комплект кабелей измерительных C5024MR24F.1

О товаре
Характеристики

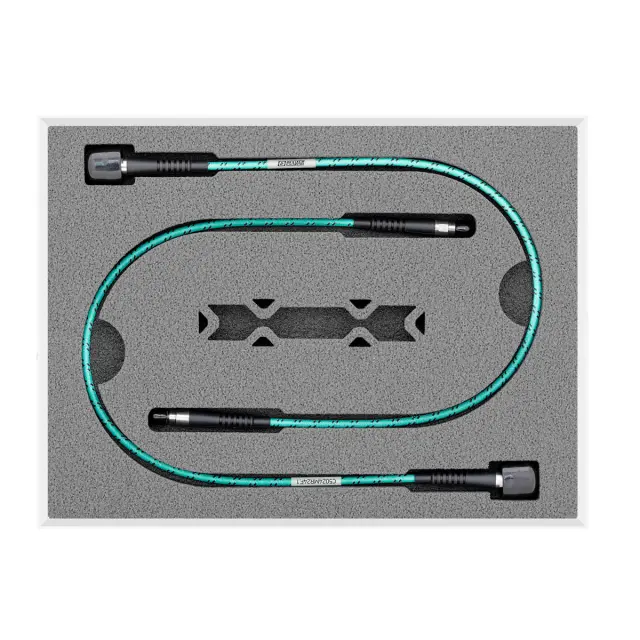

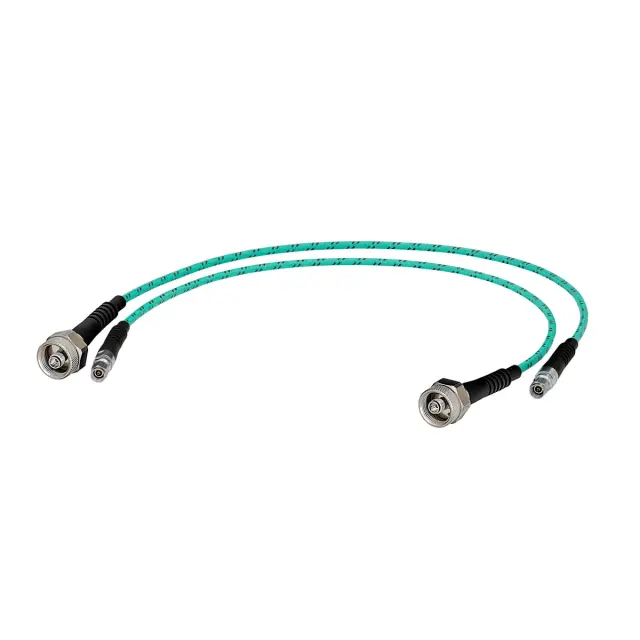

Комплект кабелей измерительных C5024MR24F.1 (далее Комплект) предназначен для подключения измеряемого устройства к векторному анализатору цепей производства ООО "ПЛАНАР". Комплект включает в себя два кабеля.

Кабели измерительные из комплекта предназначены для работы в коаксиальном тракте с волновым сопротивлением 50 Ом. Каждый кабель с двух сторон имеет два соединителя: тип I (2,4 мм) розетка с укрепленной гайкой, тип I (2,4 мм) вилка по ГОСТ РВ 51914-2002.

Купить комплект кабелей измерительных Planar C5024MR24F.1, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики

	Planar C5024MR24F.1
Диапазон рабочих частот	от 0,3 до 40000,0 МГц
КСВН, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 26,5 ГГц от 26,5 ГГц до 50 ГГц	1,12 1,15 1,20 1,25 1,30
Затухание, дБ, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 18 ГГц от 18 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц от 26,5 ГГц до 50 ГГц	0,92 1,35 2,00 2,50 3,10 3,91 4,55
Стабильность фазы при изгибе 1 (IEC60966-1 п. 8.6 метод 2 (один порт))(тип./макс), град. от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 18 ГГц от 18 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц от 26,5 ГГц до 50 ГГц	±0,30 / ±0,50 ±0,50 / ±0,75 ±0,75 / ±1,50 ±1,00 / ±2,00 ±2,00 / ±2,50 ±2,50 / ±4,50 ±4,50 / ±10,00
Стабильность амплитуды при изгибе 2 (IEC60966-1 п. 8.4)(тип./макс), дБ, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 18 ГГц от 18 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц от 26,5 ГГц до 50 ГГц	±0,0050 / ±0,0100 ±0,0075 / ±0,0150 ±0,0100 / ±0,0200 ±0,0150 / ±0,0300 ±0,0200 / ±0,0400 ±0,0300 / ±0,0600 ±0,0400 / ±0,0800
Полярность разъемов	вилка
Присоединительные размеры	соответствие ГОСТ РВ 51914-2002
Длина кабеля	600 ± 10 мм

Полные характеристики

Документация

pdf

Паспорт
