Калибровочный набор Rohde Schwarz ZV-Z229
Калибровочный набор Rohde Schwarz ZV-Z229 - комплект механических мер с разъемами коаксиального типа. Комплект выполняет роль стандарта коэффициентов передачи и отражения при проведении калибровки векторных и скалярных радиоизмерительных анализаторов.
Назначение
Комплект применяется в процессе научных и образовательных исследований, при разработке и контроле качества радиоэлектронного оборудования, задействуется в метрологии, материаловедении и других отраслях.
Принцип действия
Все нагрузки базируются на нормированном отражении падающей мощности. Каждый отдельный стандарт - то однородный коаксиальный волновод, установленный на отражающий или поглощающий, в зависимости от меры, элемент.
Преимущества
Точность настройки с использованием набора мер Rohde Schwarz ZV-Z229 сравнима с применением наборов калибровочных стандартов, включающих образцовую подвижную нагрузку. Также стоит отметить, что, в отличие от таких комплектов, это решение требует меньше трудозатрат для проведения всех операций и отличается большей доступностью.
Комплект применяется для метрологических и калибровочных операций с анализаторами цепей в диапазоне до 40 ГГц и сохраняет полную функциональность вплоть до 0 Гц. Для подключения к соединительным проводам и портам анализатора используются разъемы формата 2.92 мм.

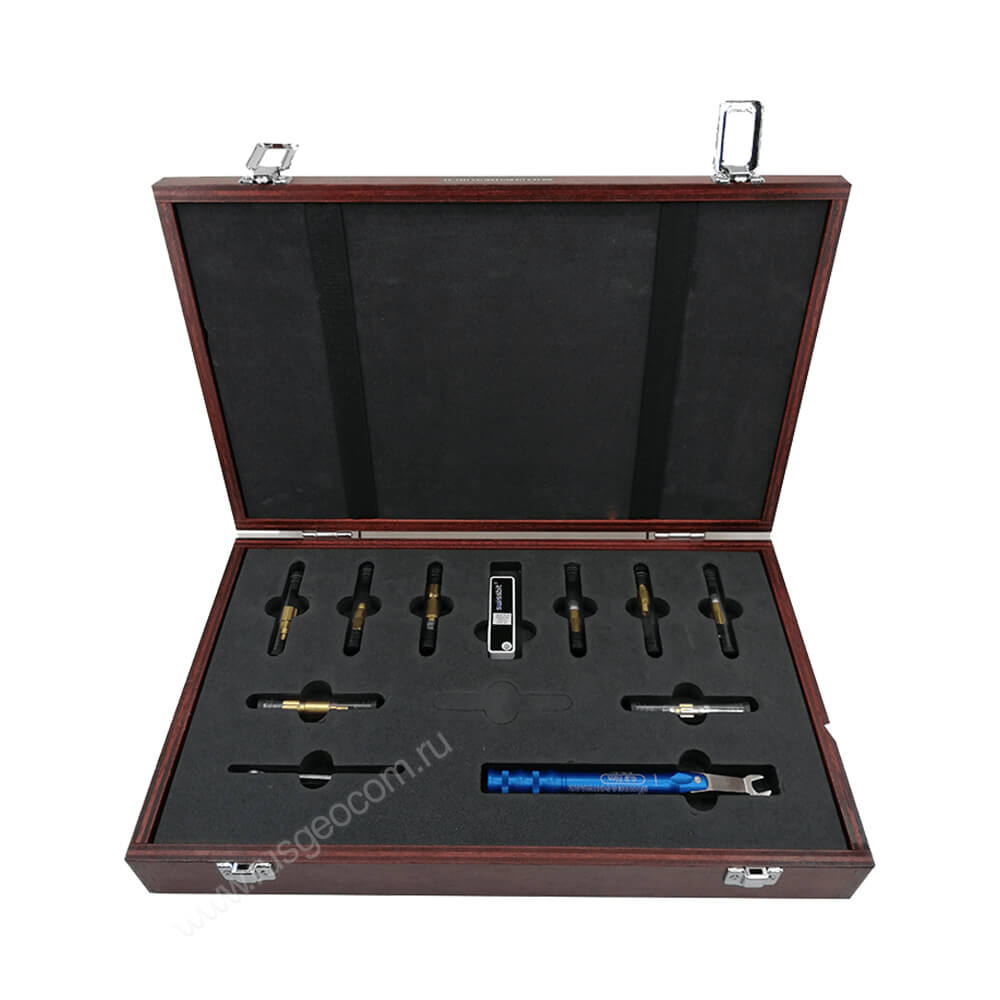

Состав Rohde Schwarz ZV-Z229
В набор включены все необходимые меры для настройки - стандарты холостого хода, короткого замыкания, согласованной нагрузки и перемычка для калибровочной операции “through”. Тарированный ключ помогает произвести все подключения при создании тестовой схемы должным образом и с максимальной сохранностью разъемов.
Для хранения и безопасной транспортировки всех элементов набора предусмотрен кейс с ложементом, который надежно фиксирует калибровочные стандарты.
Особенности работы
Прецизионно измеренные S-параметры мер поставляются на комплектном USB-накопителе. Эти данные используются для повышения качества калибровки. В процессе настройки значения параметров загружают в анализатор.
Важно понимать, что представленная информация действительна только при соблюдении межповерочных интервалов, прогреве оборудования и установленных параметров среды.
Купить калибровочный набор Rohde Schwarz ZV-Z229, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
