Калибровочный набор Rohde Schwarz ZV-Z210

Калибровочный набор Rohde Schwarz ZV-Z210 - механический комплект коаксиального типа, предназначенный для настройки анализаторов цепей перед проведением высокоточных измерений. Набор содержит меры для проведения калибровки в диапазоне от 0 Гц до 110 ГГц, каждый стандарт оборудован разъемами формата 1.0 мм и соединителями вилка/розетка. Комплект сохраняет полную функциональность вплоть до 0 Гц.

Сферы применения

• Научные исследования и конструкторские разработки электроприборов, в т.ч. микроэлектроники и радиооборудования.
• Авиа- и машиностроение.
• Проведение метрологических работ, например, калибровка анализаторов цепей.
• Изыскания в области материаловедения.
• Учебные исследования и др.

Принцип действия Rohde Schwarz ZV-Z210

Все нагрузки в базируются на нормированном отражении падающей мощности. Каждый отдельный стандарт - \то однородный коаксиальный волновод, установленный на отражающий или поглощающий, в зависимости от меры, элемент.

Особенности работы

Прецизионно измеренные S-параметры поставляются на комплектном USB-накопителе. Эти данные используются для повышения точности работ - при проведении калибровки значения параметров загружают в анализатор. Важно понимать, что представленная информация о Rohde Schwarz ZV-Z210 действительна только при соблюдении межповерочных интервалов, прогреве оборудования и установленных параметров среды. Так, в случае с набором 210, необходимая рабочая температура составляет от +20 °C до +26 °C.

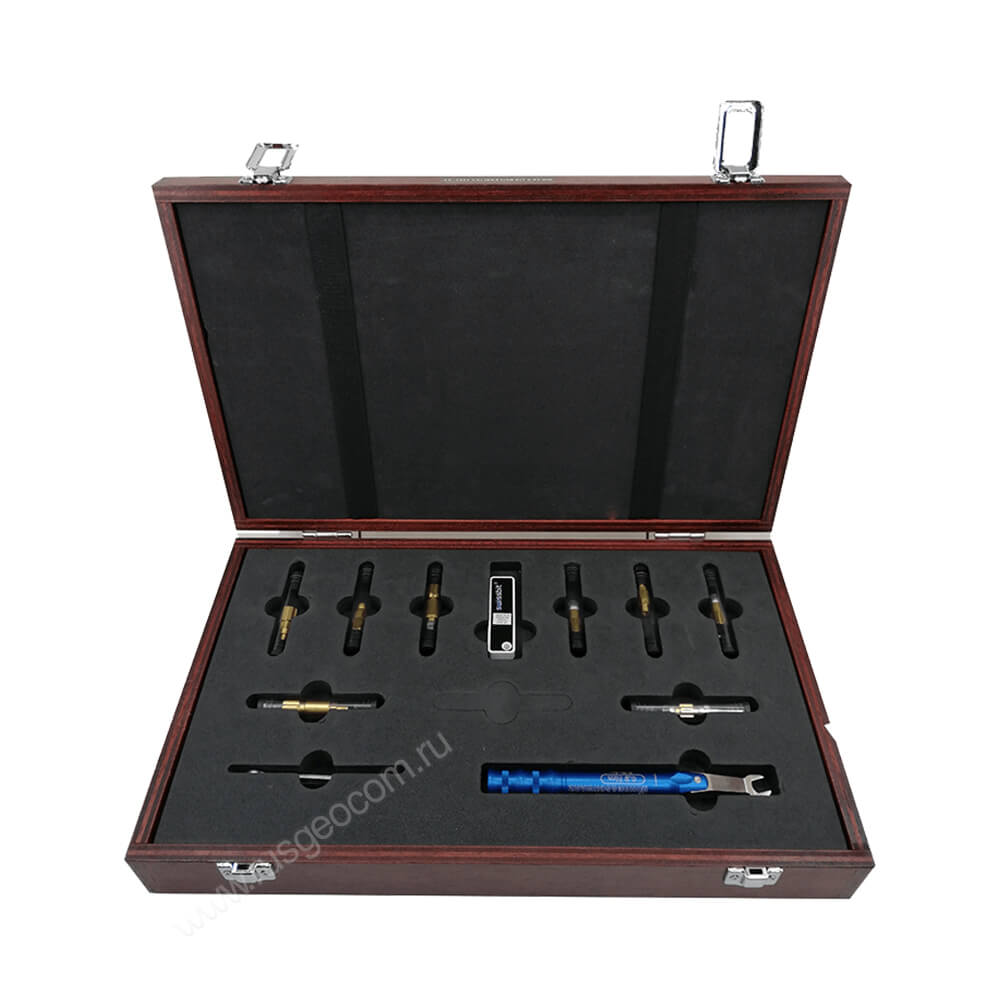

Состав комплекта

В набор включены все необходимые меры для настройки - стандарты холостого хода, короткого замыкания, согласованной нагрузки и перемычка для калибровочного этапа по методике “through”. Тарированный ключ помогает произвести все подключения при создании тестовой схемы должным образом и с максимальной сохранностью разъемов.
