Калибровочный набор Rohde Schwarz ZV-WR15 с согласованием
Калибровочный набор Rohde Schwarz ZV-WR15 с согласованием предназначен для использования с векторными анализаторами цепей линейки ZVx, которые укомплектованы частотными преобразователями R&S ZVA-Z75 с рабочим диапазоном 50 - 75 ГГц и используются в процессе исследований на прямоугольных волноводах типоразмера WR-15.
Входящие в комплект меры механического типа отличаются стабильностью характеристик. Их калибровочные коэффициенты прописаны в программном обеспечении анализаторов цепей и загружаются автоматически при вызове "Мастера калибровок", упрощая настройку тестовой схемы.

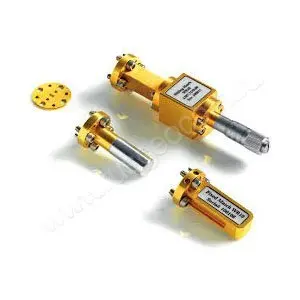

Калибровочные стандарты, включенные в комплект Rohde Schwarz ZV-WR15
- Мера короткого замыкания Short также выполняет роль стандарта отражения Reflect, а при подключении через прокладку Shim образует смещенную нагрузку короткого замыкания Offset Short, которая используется в режиме холостого хода.
- Прокладка Shim с электрической длиной 1,611 мм ± 5 мкм представляет собой короткую линию передачи Line между портами при двухпортовых калибровках и обеспечивает нормированный сдвиг фазы сигнала и его отражения.
- Фиксированная согласующая нагрузка Fixed Match.
- Скользящая согласующая нагрузка Sliding Match.
Особенности комплекта
Реализуя 6 основных режимов калибровки: S, O, R, M, L и T, набор Rohde & Schwarz ZV-WR15 с согласованием позволяет задействовать широкий перечень разных калибровочных техник и методик, за исключением TNA. Комбинация эквивалентов фиксированной и скользящей согласованных нагрузок обеспечивает достижение одинаково высокой точности калибровки на всем частотном диапазоне. Специалист может гибко подстроить характеристический импеданс с целью минимизации паразитного коэффициента отражения. Скользящий согласователь снабжен винтовым механическим регулятором с микрометрической шкалой, что упрощает выполнение настроек, делая их более наглядными.
Купить калибровочный набор Rohde Schwarz ZV-WR15 с согласованием, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
