Калибровочный набор Rohde Schwarz ZV-WR15 без согласования

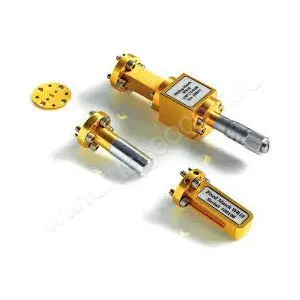

Калибровочный набор Rohde Schwarz ZV-WR15 без согласования включает меры механического типа Short, Shim и Fixed Match, которые в разных комбинациях способны реализовать все стандарты калибровок за исключением TNA, позволяя производить широкий перечень разнотипных настроек.
Комплект предназначен для метрологического обслуживания анализаторов спектра линейки ZVx с преобразователями R&S®ZVA-Z75, работающими на частотах 50 - 75 ГГц. Набор является необходимым условием стабильно высокой точности волноводных измерений в трактах WR-15 в V-диапазоне миллиметровых волн.
Характеристики комплекта
Компоненты Rohde & Schwarz ZV-WR15 подключаются к калибруемым портам через стандартные противоскосовые фланцы UG387/U-M. Электрическая длина прокладки Shim, которая представляет собой короткую линию передачи, составляет 1,611 мм ± 5 мкм, а эквивалента короткого замыкания Short – 0 м.
Основной характеристикой согласователя фиксированного типа Fixed Match является показатель потерь на отражение >30 дБ (тип. >35 дБ). Калибровочные коэффициенты мер соответствуют стандартным значениям, которые прописаны в "Мастере калибровок" анализаторов цепей, поэтому нет необходимости загружать их с внешнего носителя или вводить в ручном режиме.
Калибровочные режимы Rohde Schwarz ZV-WR15 без согласования
- S – "короткое замыкание" при однопортовых калибровках. Имитируется мерой Short.
- R – "отражение", также воспроизводится мерой Short.
- O – режим "холостого хода" возможен при подключении составного стандарта Offset Short, который образует соединение меры Short и прокладки Shim.
- L – в качестве эквивалента "линии передачи" при двухпортовых калибровках используется прокладка Shim, обеспечивающая четвертьволновой сдвиг фазы основной частоты и 180-градусное смещение отраженного сигнала.
- T – "проходной переход" образует прямое соединение двух калибруемых портов.
- M – "согласованная нагрузка" с применением меры Fixed Match.
Купить калибровочный набор Rohde Schwarz ZV-WR15 без согласования, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
