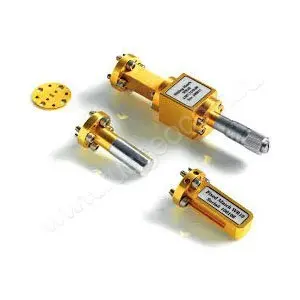

Калибровочный набор Rohde Schwarz ZV-WR12 с согласованием
Калибровочный набор Rohde Schwarz ZV-WR12 с согласованием предназначен для выполнения калибровки векторных анализаторов цепей ZVx с преобразователями частоты R&S ZVA-Z90E, которые работают в частотном диапазоне 60 - 90 ГГц и используются для измерений в волноводных трактах WR-12 с подключением через фланцы UG387/U-M.
В отличие от базового варианта, без согласования, этот комплект дополнительно включает стандарт согласованной нагрузки скользящего типа, что дает возможность производить калибровку не только для средней частоты рабочего диапазона, а в нескольких точках, обеспечивая минимизацию влияния паразитного отражения при свипировании.
Метрологическая надежность
Волноводный калибровочный набор Rohde & Schwarz ZV-WR12 с согласованием позволяет реализовать все виды калибровок, кроме TNA. В комплект включены меры механического типа, которые отличаются высокой стабильностью метрологических характеристик.
Калибровочные коэффициенты соответствуют стандартным значениям, которые прописаны во ПО анализаторов цепей, что исключает необходимость использования индивидуальных поправок для каждого конкретного комплекта.
Функциональные возможности
- Мера короткого замыкания Short в комплекте с прокладкой Shim реализует режим холостого хода, а также может использоваться как стандарт отражения.
- Прокладка Shim - эквивалент линии передачи с электрической длиной 1,338 мм ± 5 мкм. Применяется при двухпортовых калибровках в режиме Line для фиксированного фазового сдвига сигнала и коэффициента отражения. Прямое соединение калибруемых портов реализует режим Through.
- Согласователи Fixed Match и Sliding match с показателем потерь на отражение тип. >35 дБ выполняют роль согласованной нагрузки.
Купить калибровочный набор Rohde Schwarz ZV-WR12 с согласованием, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
