Калибровочный набор Rohde Schwarz ZV-WR10 с согласованием
Калибровочный набор Rohde Schwarz ZV-WR10 с согласованием включает в себя метрологические меры механического типа, которые предназначены для использования с векторными анализаторами цепей диапазона 75 - 110 ГГц и частотными преобразователями R&S ZVA-Z110 или R&S ZVA-Z110E.
Набор позволяет производить одно- и двухпортовые калибровки перед выполнением измерений в волноводных тракта WR-10 в диапазоне W миллиметровых волн по всем методам, крое TNA.

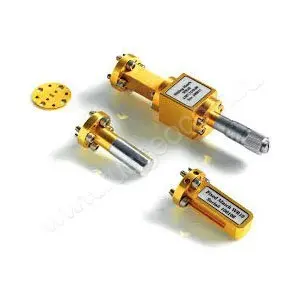

Состав и функции комплекта
Мера Short используется как стандарт короткого замыкания и в режиме отражения Reflect. Прокладка Shim выполняет роль линейного стандарта Line, этот элемент выполняет нормированное смещение фазы и, совместно с мерой Short, образует стандарт Offset Short, используемый в режиме холостого хода.
В качестве согласованной нагрузки служат меры Fixed Match и Sliding Match. Проходной режим Through реализуется при прямом соединении калибруемых портов.
Преимущества Rohde Schwarz ZV-WR10
- Высокая стабильность метрологических характеристик механических мер исключает необходимость учета индивидуальных калибровочных данных конкретного набора и позволяет использовать стандартные коэффициенты, прописанные в памяти анализатора цепей.
- Наличие стандартов постоянной и скользящей согласованных нагрузок в комплекте дает возможность получать более точные данные для расширенной полосы частот, выполняя снятие показаний для разных значений импеданса и коэффициента отражения с целью минимизации влияния сосредоточенных нерегулярностей на результаты измерений.
- Мастер калибровок, встроенный в ПО анализаторов, максимально упрощает проведение работ. Все этапы настройки тестовой схемы отображаются на экране в пошаговом режиме.
Купить калибровочный набор Rohde Schwarz ZV-WR10 с согласованием, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
