Калибровочный набор Rohde Schwarz ZV-WR06 с согласованием
Калибровочный набор Rohde Schwarz ZV-WR06 с согласованием применяется с векторными анализаторами цепей модельного ряда ZVT, ZVA и ZNA, которые используются совместно с частотными преобразователями R&S®ZVA-Z170 для контроля параметров целевых объектов в полосе частот 110 - 170 ГГц.
Меры механического типа, входящие в комплект, служат для определения величины компонент систематических ошибок с целью их компенсации и минимизации неопределенности, что позволяет добиться гарантированной точности волноводных изменений D-диапазона в трактах WR-6/6.5.

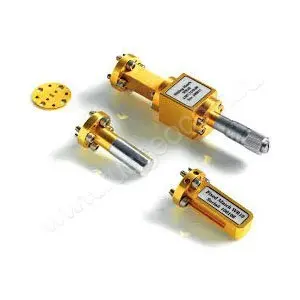

Состав комплекта R&S ZV-WR06
- Short – однопортовая нагрузка короткого замыкания нулевой электрической длины, также используется в качестве стандарта отражения Reflect.
- Fixed Match – фиксированная согласованная нагрузка с уровнем потерь на отражение тип. >30 дБ.
- Sliding Match – скользящая согласованная нагрузка с изменяемым импедансом.
- Shim – прокладка, выполняющая функции линии передачи длиной 0,717 мм ± 5 мкм. Обеспечивает четвертьволновой фазовый сдвиг на центральной частоте рабочего диапазона и 180-градусный сдвиг фазы отраженного сигнала.
Особенности
В ходе использования калибровочного комплекта Rohde & Schwarz ZV-WR06 режим холостого хода моделируется при одновременном применении меры Short и прокладки Shim, которые образуют стандарт Offset Short. Меру Sliding Match рекомендуется использовать для калибровки анализаторов цепей в нескольких точках, последовательно выставляя по микрометрической шкале показатели 0, 0.24, 0.54, 0.95, 1.43 и 2.81 мм. В качестве проходного перехода Through при двухпортовой калибровке задействуется прямое соединение фланцев калибруемых портов. Наличие согласованной нагрузки скользящего и фиксированного типов повышает калибровочные возможности, позволяя добиться более высокой точности в расширенной полосе частот.
Купить калибровочный набор Rohde Schwarz ZV-WR06 с согласованием, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
