Калибровочный набор Rohde Schwarz ZV-WR05 без согласования

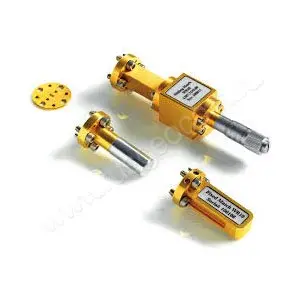

Калибровочный набор Rohde Schwarz ZV-WR05 без согласования включает комплект прецизионных мер механического типа: стандарты Short, Fixed Match с типовыми потерями на отражение >30 дБ, а также две прокладки Shim с электрической длиной 1,000 мм ± 5 мкм и 1,558 мм ± 5 мкм соответственно.
Оборудование используется перед проведением измерений в прямоугольных волноводах WR05/WR5.1 стандарта EIA в диапазоне G, обеспечивая выполнение калибровки анализаторов цепей R&S ZVA, ZVT и ZNA в комплекте с конверторами ZVA-Z220 в полосе частот от 140 до 220 ГГц.
Особенности
Подключение компонентов Rohde & Schwarz ZV-WR05 без согласования к преобразователю частоты ZVA-Z220 производится через противоскосовый фланец UG387/U-M. Прокладки Shim выполняют роль линии передачи фиксированных размеров, разница между которыми соответствует четверти длины волны на центральной частоте и 180-градусному фазовому сдвигу коэффициентов отражения. Калибровочные стандарты определенного типа реализуются как отдельным, так и совместным применением комплектных мер, позволяя выполнять все виды одно- и двухпортовых калибровок, кроме метода TNA.
Режимы калибровок Rohde & Schwarz ZV-WR05
- Offset Short – в режиме холостого хода в качестве нагрузки используется мера Short, подключаемая через прокладку Shim-2. Аналог режима OPEN при коаксиальных измерениях.
- Reflect – стандарт отражения реализуется при прямом подключении к фланцу преобразователя частоты меры Short.
- Short – в качестве стандарта короткого замыкания используется комплектная мера Short с прокладкой Shim-1.
- Match – в режиме согласования задействуется мера Fixed Match.
- Through – функции проходного перехода при двухпортовых калибровках выполняет прокладка Shim-1.
- Line 1 – линейный стандарт реализует подключаемая между двумя измерительными портами прокладка Shim-2.
