Калибровочный набор Rohde Schwarz ZV-WR02
Калибровочный набор Rohde Schwarz ZV-WR02 включает в себя комплект стандартов в виде механических мер, которые предназначены для калибровки векторных анализаторов цепей серий ZNA, ZVA и ZVT с частотными преобразователями R&S ZVA-Z500 в полосе частот от 325 до 500 ГГц.
Набор позволяет реализовать различные одно- и двухпортовые техники калибровки, в т.ч. OSM, TOM, TRM, TRL, UOSM, и служит для обеспечения гарантированной точности измерений в волноводах WR-2.2 в Y-диапазоне.

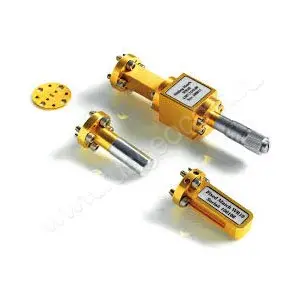

Калибровочные меры
- Стандарт короткого замыкания Short с нулевой электрической длиной.
- Прокладка Shim #1 с электрической длиной 0,650 мм ± 5 мкм.
- Прокладка Shim #2 с электрической длиной 0,889 мм ± 5 мкм.
- Стандарт фиксированной нагрузки Fixed Match с типовым показателем обратных потерь на отражение >23 дБ.
Особенности работы
Входящая в комплект R&S ZV-WR02 мера Short при подключении без прокладки используется как стандарт отражения R (Reflect). В качестве нагрузки короткого замыкания S при оценке стабильности контактного импеданса и уровня паразитных отражений от соединителей применяется мера Short с прокладкой #1. Роль согласованной нагрузки выполняет мера Fixed Match. Стандарт Offset Short, который в волноводных измерениях заменяет режим O (Open), образует мера Short из данного комплекта с прокладкой #2. Также прокладки выполняют функции проходного перехода T (Through), обеспечивая прямое соединение измерительных портов при двухпортовых калибровках.
Калибровочные данные стандартов хранятся в памяти фирменных анализаторов цепей и загружаются автоматически, что исключает ручной ввод коэффициентов. Процедура калибровки максимально упрощена и сводится к пошаговому выполнению операций из диалоговых подсказок, которые отображаются на дисплее прибора.
