Кабельный тестер Fluke DSX-8000-OFP-Q-ADD
Add a review
Гарантия 6 месяцев
Артикул 4858395 Код товара 95065
Характеристики
Назначение:
дополнительный комплект анализатора для сертификации медных кабельных систем
По запросу
Rusgeocom
Нашли дешевле? Сообщите нам!
Кабельный тестер Fluke DSX-8000-OFP-Q-ADD
Технические характеристики
Fluke DSX-8000-OFP-Q-ADD |
||
|---|---|---|
Параметр |
Значение |
|
Типы кабелей |
||
Кабели LAN с экранированной и неэкранированной витой парой |
Категории TIA 3, 4, 5, 5e, 6, 6A, 8: 100 Ом Классы ISO/МЭК C, D, E, EA, F, FA и I/II: 100 Ω и 120 Ω |
|
Адаптеры со стандартным интерфейсом соединения |
||
Адаптеры для тестирования постоянной линии |
Тип штекера: экранированный RJ45 Дополнительный тип штекера: Tera |
|
Адаптеры для каналов |
Тип гнезда: экранированный RJ45 Дополнительный тип гнезда: Tera |
|
Стандарты теста |
||
TIA |
Категории 3, 4, 5, 5e, 6, 6A в соответствии с TIA 568-C.2 |
|
ISO/IEC |
Сертификация кабелей классов C и D, E, EA, F, FA и I/II в соответствии со стандартом ISO/IEC |
|
Максимальная частота |
2000 МГц |
|
Характеристики производительности |
||
Режимы тестирования категории 8 (или более низких категорий каналов) |
ANSI/TIA-1152 уровень 2G |
|
Режимы тестирования класса I/II |
Предлагаемый стандарт МЭК 61935-1 изд. 5 уровень VI |
|
Длина витой кабельной пары |
||
|---|---|---|
Без дистанционного управления |
С дистанционным управлением |
|
Диапазон |
800 м |
150 м |
Разрешение |
0,1 м |
0,1 м |
Точность |
± (0,3 м + 2 %); 0 м до 150 м ± (0,3 м + 4 %); 150 м до 800 м |
± (0,3 м + 2 %) |
Точность |
± (0,3 м + 2 %); 0 м до 150 м ± (0,3 м + 4 %); 150 м до 800 м |
± (0,3 м + 2 %) |
Задержка распространения |
||
Без дистанционного управления |
С дистанционным управлением |
|
Диапазон |
4000 нс |
750 нс |
Разрешение |
1 нс |
1 нс |
Точность |
± (2 нс + 2 %); 0 нс до 750 нс ± (2 нс + 4 %); 750 нс до 4000 нс |
± (2 нс + 2 %) |
Разница задержек |
|
|---|---|
Диапазон |
От 0 нс до 100 нс |
Разрешение |
1 нс |
Точность |
± 10 нс |
Тестирование сопротивления контурного тока |
|
Диапазон |
0 Ом до 540 Ом |
Разрешение |
0,1 Ом |
Точность |
± (1 Ом + 1%) |
Время восстановления после перегрузки |
Менее 10 минут для номинальной погрешности после перегрузки. Напоминание при повторяющемся или длительном перенапряжении |
Параметры окружающей среды |
|
Рабочая температура |
От 0°C до 45 °C |
Температура хранения |
От -10° C до +60 °C |
Рабочая относительная влажность |
От 0 % до 90 %, от 0 °C до 35 °C От 0 % до 70 %, от 35 °C до 45 °C |
Вибрация |
Случайная, 2 г, 5–500 Гц |
Ударная нагрузка |
Испытание на падение с высоты 1 м с модулем и адаптером и без |
Безопасность |
CSA 22,2 №61010, МЭК 61010-1-ое 3-тье издание |
Рабочая высота над уровнем моря |
4 000 м 3 200 м с адаптером переменного тока |
Электромагнитная совместимость |
EN 61326-1 |
Общие технические характеристики |
|
Скорость автотеста |
Полный двусторонний автотест соединений категории 5e или 6/класса D или E: 7 секунд; Полный автотест соединений категории 6A класса EA (обе стороны): 8 секунд; Полное двустороннее автоматическое тестирование категории 8: 16 секунд |
Поддерживаемые параметры тестирования (Выбранный стандарт тестирования определяет параметры и частотный диапазон тестов) |
Схема соединений, длина, задержка на прохождение, неравномерность задержки, сопротивление контура DC, вносимые потери (затуханий), потери на отражение (RL), NEXT, отношение перекрестных наводок и затухания (ACR-N), ACR-F (ELFEXT), суммарные ACR-F (ELFEXT), суммарные NEXT, суммарные ACR-N, суммарные наводки на ближнем конце (PS ANEXT), суммарные наводки на дальнем конце (PS AACR-F) |
Защита на входе |
Защита от непрерывного напряжения, подаваемого телекоммуникационными компаниями, и сверхтока 100 мА Случайные перенапряжения в сети ISDN не вызовут повреждений |
Дисплей |
5,7 в LCD-дисплее с проекционно-емкостным сенсорным экраном |
Корпус |
Высокопрочный пластик с ударостойким покрытием |
Основной и удаленный модули |
Блок литиево-ионных батарей, 7,2 В |
Типичный срок эксплуатации аккумулятора |
8 ч |
Время зарядки |
При выключенном тестере: 4 часов зарядки от 10 % заряда до 90 % заряда |
Поддерживаемые языки |
Английский, французский, немецкий, итальянский, японский, португальский, испанский, китайский, корейский, русский, традиционный китайский, чешский, польский, шведский, венгерский |
Встроенный адаптер Wi-Fi |
Соответствует стандартам IEEE 802.11 a/b/g/n; два диапазона (2,4 ГГц и 5 ГГц) |
Размеры |
Главный блок Versiv с установленным модулем DSX и элементом питания: 6,67 x 13,33 x 27,94 см |
Масса |
Главный блок Versiv с установленным модулем DSX и элементом питания: 1,28 кг |

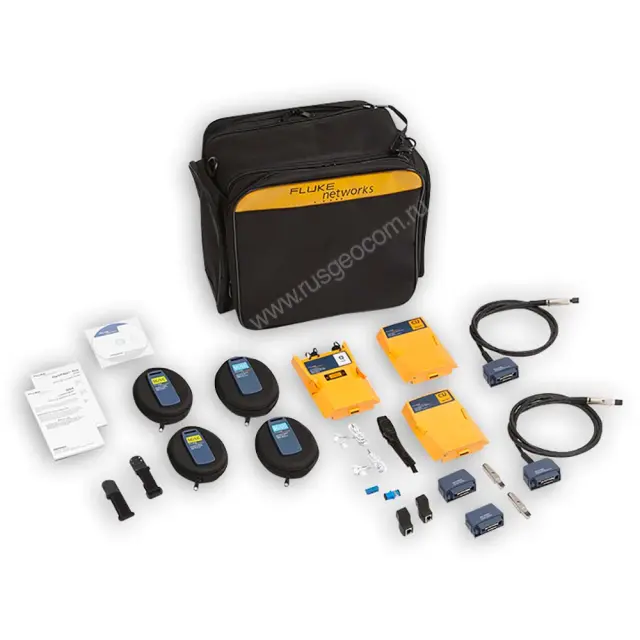

Комплектация

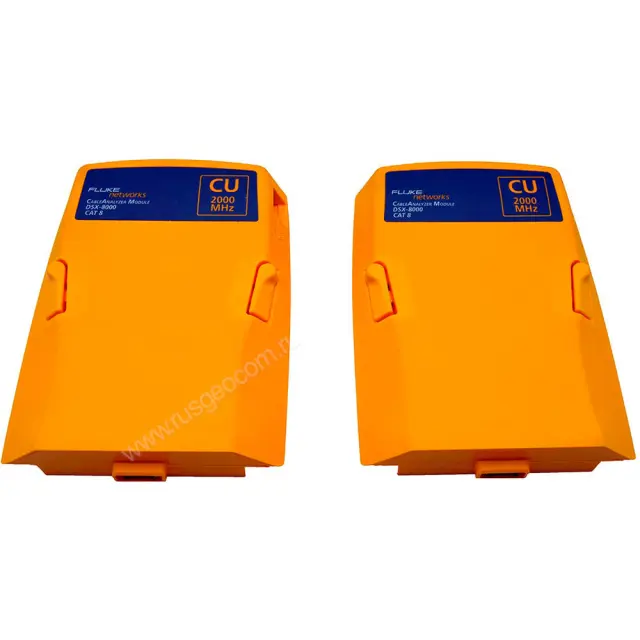

- 1 Модули DSX-8000 CableAnalyzer - 2 шт
- 2 Модуль OptiFiber Quad OTDR
- 3 Набор адаптеров для постоянных соединений кат. 8/класса I
- 4 Набор адаптеров для каналов кат. 8/класса I
- 5 Гарнитуры - 2 шт
- 6 Транспортировочный кейс
- 7 Программное обеспечение Versiv с открытым исходным кодом на компакт-диске
- 8 Зарядные устройства переменного тока - 2 шт
- 9 Универсальные соединители - 2 шт
- 10 Терминаторы AxTalk - 2 шт
- 11 Многомодовые возбуждающие шнуры SC/LC 50 мкм - 2 шт
- 12 Одномодовый возбуждающий шнур SC/LC 9 мкм - 2 шт
- 13 Ремни и магниты для крепления OTDR - 2 шт
- 14 Симплексный адаптер SC/SC
- 15 Симплексный адаптер LC/LC
- 16 Заявление о калибровке и руководство по началу работы.
