Кабелетрассоискатель ТЕХНО-АС Успех- 4.120Д с цветным экраном
Оставить отзыв
Гарантия 2 года
Артикул 00-Б0002003 Код товара 124868
Характеристики
Назначение:
трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).
588 960 ₽
Последняя цена
Актуальную цену уточняйте у менеджера
Rusgeocom
Кабелетрассоискатель ТЕХНО-АС Успех- 4.120Д с цветным экраном
Технические характеристики

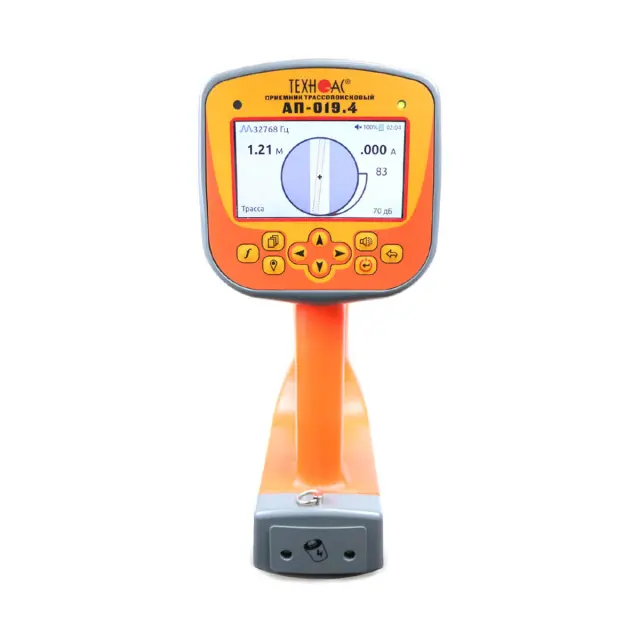

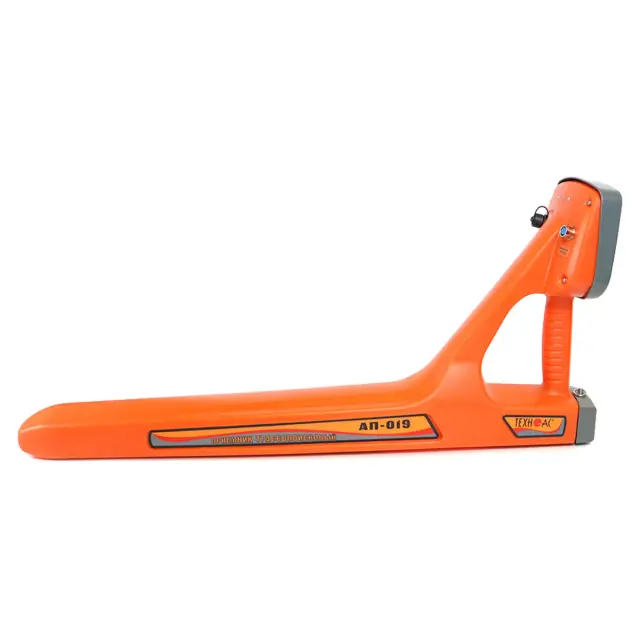

Характеристики трассопоискового приемника АП-019.4 | |
|---|---|
Характеристики трассопоискового приемника АП-019.4 | |
Параметр | Значение |
Частоты фильтров | 50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц |
Диапазон частот "Широкая полоса" | 0,05…7,00 кГц;7,00…14,00 кГц |
Диапазон частот "Две частоты" | 1024 / 2048 Гц |
Динамический диапазон входных сигналов | 140 дБ |
Количество встроенных датчиков | 5 |
Максимальная чувствительность (33 кГц) | 5 мкА на расстоянии 1 м |
Подключаемые внешние датчики | ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ производства "ТЕХНО-АС" |
Управление чувствительностью (усилением сигнала) | полуавтоматическое / ручное (по выбору);автоматическое для режима "Трасса" |
Определение глубины залегания коммуникации | 0,01....30,00 м; автоматически в режиме "Трасса" |
Точность определения глубины залегания | ±5 см при глубине до 1 м,±5% при глубине свыше 1 м |
Измерение "сигнального" тока в коммуникации | 0,001....50,00 А; автоматически в режиме "Трасса" |
Точность определения оси коммуникации | ±5 см при глубине до 1 м,±5% от глубины залегания при глубине свыше 1 м |
Работа с импульсными сигналами | при работе с генераторами "ТЕХНО-АС" |
Визуальная индикация | цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости |
Режимы индикации | "Трасса", "Ноль", "Пик", "График Макс", "График Мин", "Мин./Макс.", "2F 1024/2048" |
Звуковая индикация | синтезированный звук с ЧМ; звуковая индикация нажатия кнопок |
Источник питания | 4 Li-ion батареи 3,7 В, 3200 мАч; внешний аккумулятор (Power Bank) |
Режим "Сон" | 0…23 час 59 мин |
Время непрерывной работы от одного комплекта Li-ion батарей | не менее 8 часов при яркости экрана <50% |
Диапазон температур эксплуатации / хранения | -30…+50 / -30…+60°С |
Степень защиты корпуса | IP54 |
Габаритные размеры | 330х140х700 мм |
Вес, не более | 2,45 кг |

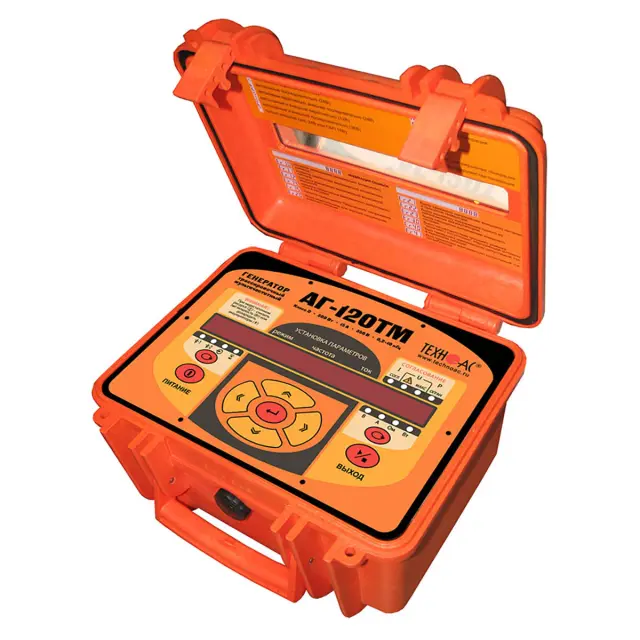

Характеристики трассировочного генератора АГ-120ТМ | |
Параметр | Значение |
Частоты синусоидального сигнала, Гц | |
Частоты f1, f2, f3 ("постоянные") | 200…9999 Гц
выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
Частота f1 ("временная") | 200…9999 Гц
выбирается взамен одной из "постоянных", не заносится в память, существует до выключения питания |
Режимы генерации | |
Режим 1 | непрерывный "НП" |
Режим 2 | кратковременные посылки "ПР" (прерывистый):
длительность импульса - 100 мс;
частота следования импульсов - 1 Гц |
Режим 3 | двухчастотный "2F" (одновременная генерация):
первая частота - 1024 Гц;
вторая частота - 8192 Гц;
соотношение амплитуд первой и второй частот - 4:1 |
Режим 4 | генерация ударных импульсов "УР" (ударный режим):
амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара ("С1", "С2" или "С3" на поле "ТОК")
частота следования импульсов (ударов), уд./мин.:
--- низкая - 30
--- средняя - 60
--- высокая - 120
- длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически |
Выходные параметры синусоидальной генерации | |
Выходной ток, А | |
непрерывная и двухчастотная генерация | 10 |
кратковременные посылки | 15 |
Задаваемый для автосогласования | десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память |
Максимальное выходное напряжение, В
| |
При автономном питании | 220 (180 при "2F")
|
С добавлением внешнего аккумулятора 12 В | 330 (260 при "2F")
|
При питании от сетевого блока | 110 (90 при "2F")
|
Максимальная выходная мощность, Вт | |
При автономном питании или от внешнего аккумулятора 21 В | 150 непрерывно на 1,3...300 Ом и "2F" на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом |
С добавлением внешнего аккумулятора 12 В | 200 непрерывно на 2,0...150 Ом и "2F" на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом
|
От сетевого блока (СБП) | 100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при "2F"
|
ПРИМЕЧАНИЕ При неполной зарядке или (и) на частотах выше "логарифмической середины" диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ | |
Допустимое сопротивление нагрузки | любое (0…∞);
ограничение тока на "низкоомных" нагрузках, "Uмакс" на "высокоомных" нагрузках |
Согласование с нагрузкой | автоматическое, обеспечивающее достижение заданного тока в нагрузке;
ручное (кнопками "Вверх" или "Вниз") |
Источники питания | |
Встроенный аккумуляторный комплект | два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач |
Ресурс питания при 0ºС в зависимости от мощности не менее, ч | |
Непрерывная и двухчастотная генерация | 1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В)
4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В) |
Импульсные посылки одной частоты | 11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В)
25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В) |
Генерация ударных импульсов с максимальной частотой 80 уд./мин. | 25 (при силе удара "С2" автономно или "С3" с доп. акк.)
62 (при силе удара "С1" автономно) |
Время зарядки полностью разряженных автономных аккумуляторов не более, ч | 8 |
Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15 В, выходной ток 15 А max |
Допустимые внешние аккумуляторы | 11...14 В / 22...28 В |
Функциональные особенности | |
Автоматические функции | выбор оптимального режима питания (коммутация внутренних и внешнего источников питания);
автосогласование (достижение заданного тока в нагрузке);
автоматический "интеллектуальный" выбор выходной мощности;
специальная программа управления передающей антенной;
встроенное автоматическое зарядное устройство;
автоотключение питания при простое (1 мин.) |
Автоматические выключения генерации (зарядки) | при разряде аккумуляторов ниже допустимой нормы;
при несоответствии внешнего напряжения режиму зарядки; при превышении допустимого потребляемого тока;
при отключении внешнего питания в процессе генерации;
при коротком замыкании выхода в процессе генерации;
при несоответствии режима генерации наличию/отсутствию антенны на выходе |
Типы подключаемых нагрузок при генерации "SIN" | непосредственное подключение к объекту с "возвратом" тока через жилу или броню кабеля;
непосредственное подключение к объекту с "возвратом тока через землю" при помощи штыря – "заземлителя";
индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны);
индуктивное подключение с применением передающих "клещей" (возможен выбор кабеля из пучка) |
Конструктивные параметры | |
Выходной усилитель мощности | импульсный, CLASS D(BD), КПД > 80%
|
Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона) | - все питающие напряжения;
режимы и установки;
ресурс питания;
"МУЛЬТИМЕТР ВЫХОДА": "напряжение на выходе", "ток в нагрузке", "сопротивление нагрузки", "мощность в нагрузке" |
Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), "Интуитивный" интерфейс
|
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 | класс А
|
Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС
|
Степень защиты корпуса | IP54 |
Габаритные размеры электронного блока (кейса), не более, мм | 305х270х191
|
Вес электронного блока, не более, кг | 14,5 |
Характеристики индукционной антенны ИЭМ-301.3 | |
Параметр | Значение |
Максимальная мощность, подводимая к "рамке", не более Вт | 10 |
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
Тип корпуса | пластмассовый, герметичный |

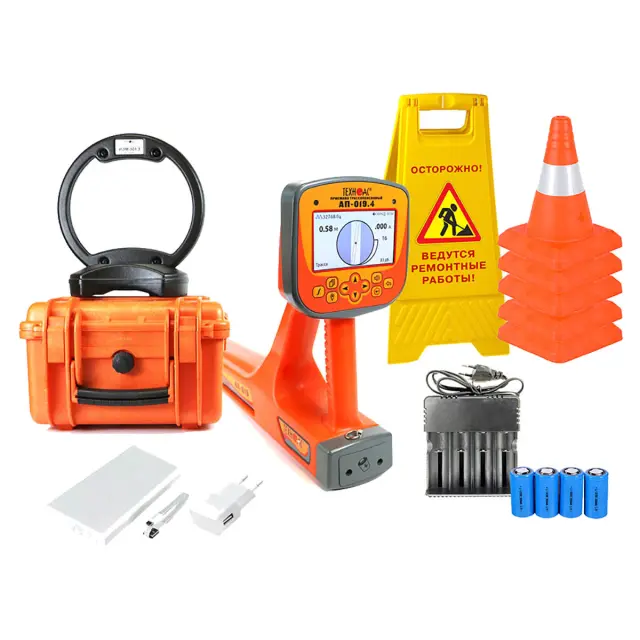

Комплектация
- 1 Трассопоисковый приемник АП-019.4
- 2 Генератор трассировочный АГ-120ТМ
- 3 Индукционная антенна ИЭМ-301.3
- 4 Устройство зарядное AG120.02.100
- 5 Кабель для подключения к внешнему аккумулятору АГ120.02.020
- 6 Кабель АГ120.02.050
- 7 Кабель АГ105.02.020
- 8 Контакт магнитный АГ120.02.090 - 2 шт.
- 9 Штырь заземления АГ110.02.004 - 2 шт.
- 10 Батарейки для приемника - 4 шт.
- 11 Зарядное устройство HD-8992A.
- 12 Зарядное устройство HD-8992A
- 13 Колпачок изоляционный d=8 мм - 2шт.

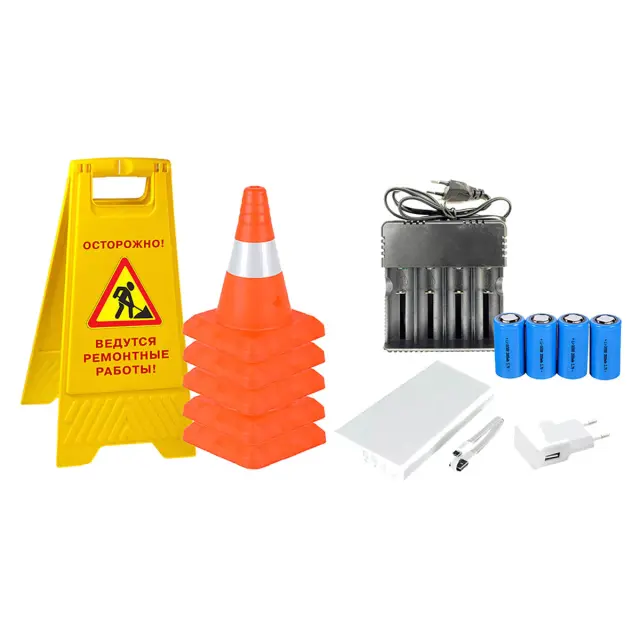

- 14 Power bank, 20 000 mAh
- 15 Конус дорожный, высота 30 см -5 шт.
- 16 Аварийный знак "Люк открыт" или "Идут работы"
- 17 Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107)
- 18 Сумка для генератора АГ-120ТМ (чехол 53181)
- 19 Сумка для приемника (чехол 53212)
- 20 Сумка для комплекта (чехол 53222)
- 21 Паспорт
- 22 Руководство по эксплуатации - 3шт.
- 23 Комплект аккумуляторов и зарядное устройство для приемника АП-019
