Кабелеискатель ТЕХНО-АС Атлет АГ-319К-СКИ
Add a review
Гарантия 2 года
Артикул 00-00007677 Код товара 118181
502 884 ₽
Последняя цена
Актуальную цену уточняйте у менеджера
Rusgeocom
Кабелеискатель ТЕХНО-АС Атлет АГ-319К-СКИ
Технические характеристики
ТЕХНО-АС Атлет АГ-319К-СКИ | |
|---|---|

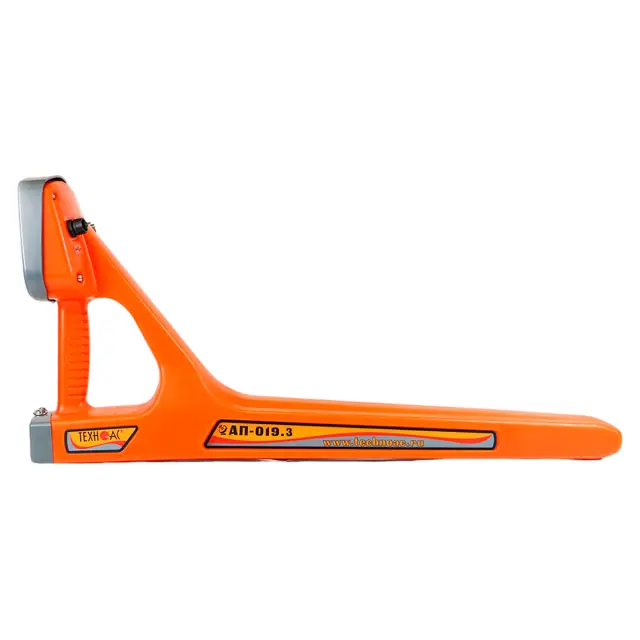

АП-019.3 | |
Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
Диапазон частот "Широкая полоса" | 0,04…8 кГц |
Частота фильтра в режиме "Зонд" | 512 Гц |
Диапазон частот "Радио" | 8…40 кГц |
Динамический диапазон входных сигналов | 120 дБ |
Количество встроенных датчиков | 4 |
Максимальная чувствительность | (Режим "График" f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц )5 мкА на расстоянии 1 м |
Объем памяти модуля GPS | 2300 "точек" |
Подключаемые внешние датчики | КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во "ТЕХНО-АС") |
Управление чувствительностью | - автоматическое – для 2D отображения "Трасса" - полуавтоматическое / ручное (по выбору) – для режимов "График", "График+", "MIN&MAX" и "Зонд" - автоматическое / ручное (по выбору) – для режима "2 частоты" |
Определение глубины залегания трассы | - 0...10 м - автоматически в режиме "Трасса" - по нажатию кнопки в режиме "Зонд" |
Точность определения глубины залегания | ±5% |
Измерение тока принимаемого сигнала | - 0,01...9,99 А - автоматически в режиме "Трасса" |
Точность определения оси коммуникации, в % от глубины залегания | ±5% |
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | при совместной работе с трассировочными генераторами пр-ва "ТЕХНО-АС" ("Импульсный" режим) |
Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
Индицируемые параметры | - 2D визуализация положения трассы относительно прибора - глубина залегания трассы - ток сигнала - графики уровня сигнала - сила сигнала - параметры настройки и управления |
Звуковая индикация | встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
Источник питания | 4…7 В: - 4 элемента тип "С" - внешний аккумулятор (Power Bank - опция) |
Время непрерывной работы от одного комплекта щелочных батарей | не менее 20 часов |
Автоматическое отключение питания при бездействии для экономии заряда | после 30 минут |
Диапазон температур эксплуатации / хранения | -20…+60 / -30…+60°С |
Степень защиты корпуса | IP54 |
Габаритные размеры | 330 х 140 х 700 мм |
Масса | 2,45 кг |

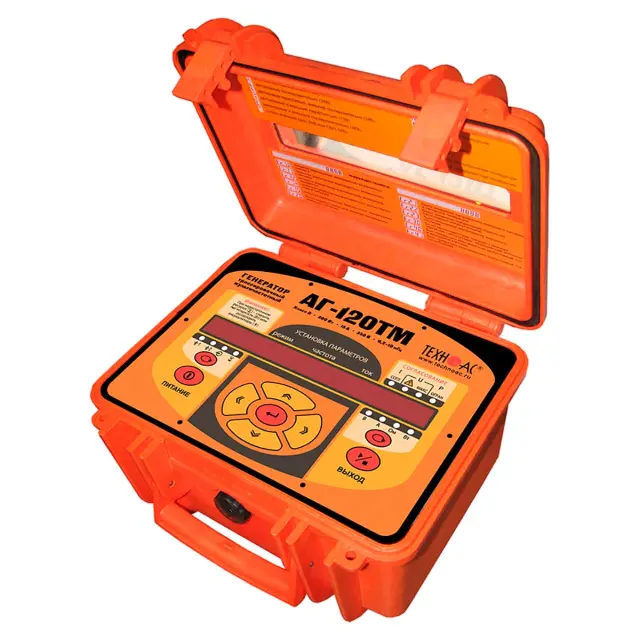

АГ-120ТМ | |
Частоты синусоидального сигнала, Гц | |
Частоты f1, f2, f3 ("постоянные") | 200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
Частота f1 ("временная") | 200…9999 Гц выбирается взамен одной из "постоянных", не заносится в память, существует до выключения питания |
Режимы генерации | |
Режим 1 | непрерывный "НП" |
Режим 2 | кратковременные посылки "ПР" (прерывистый): - длительность импульса - 100 мс; - частота следования импульсов - 1 Гц |
Режим 3 | двухчастотный "2F" (одновременная генерация): - первая частота - 1024 Гц; - вторая частота - 8192 Гц; - соотношение амплитуд первой и второй частот - 4:1 |
Режим 4 | генерация ударных импульсов "УР" (ударный режим): - амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара ("С1", "С2" или "С3" на поле "ТОК") - частота следования импульсов (ударов), уд./мин.: --- низкая - 30 --- средняя - 60 --- высокая - 120 - длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически |
Выходные параметры синусоидальной генерации | |
Выходной ток, А | |
Максимальный в ручном режиме: | |
Непрерывная и двухчастотная генерация | 10 |
Кратковременные посылки | 15 |
Задаваемый для автосогласования | десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память |
Максимальное выходное напряжение, В | |
При автономном питании | 220 (180 при "2F") |
С добавлением внешнего аккумулятора 12 В | 330 (260 при "2F") |
При питании от сетевого блока | 110 (90 при "2F") |
Максимальная выходная мощность, Вт | |
При автономном питании или от внешнего аккумулятора 21 В | 150 непрерывно на 1,3...300 Ом и "2F" на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом |
С добавлением внешнего аккумулятора 12 В | 200 непрерывно на 2,0...150 Ом и "2F" на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом |
От сетевого блока (СБП) | 100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при "2F" |
Примечание - при неполной зарядке или (и) на частотах выше "логарифмической середины" диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ | |
Допустимое сопротивление нагрузки | - любое (0…∞); - ограничение тока на "низкоомных" нагрузках, "Uмакс" на "высокоомных" нагрузках |
Согласование с нагрузкой | - автоматическое, обеспечивающее достижение заданного тока в нагрузке; - ручное (кнопками "Вверх" или "Вниз") |
Источники питания | |
Встроенный аккумуляторный комплект | два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач |
Ресурс питания при 0ºС в зависимости от мощности не менее, ч | |
Непрерывная и двухчастотная генерация | 1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В) 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В) |
Импульсные посылки одной частоты | 11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В) 25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В) |
Генерация ударных импульсов с максимальной частотой 80 уд./мин. | 25 (при силе удара "С2" автономно или "С3" с доп. акк.) 62 (при силе удара "С1" автономно) |
Время зарядки полностью разряженных автономных аккумуляторов не более, ч | 8 |
Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15 В, выходной ток 15 А max |
Допустимые внешние аккумуляторы | 11...14 В / 22...28 В |
Функциональные особенности | |
Автоматические функции | - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания); - автосогласование (достижение заданного тока в нагрузке); - автоматический "интеллектуальный" выбор выходной мощности; - специальная программа управления передающей антенной; - встроенное автоматическое зарядное устройство; - автоотключение питания при простое (1 мин.) |
Автоматические выключения генерации (зарядки) | - при разряде аккумуляторов ниже допустимой нормы; - при несоответствии внешнего напряжения режиму зарядки; - при превышении допустимого потребляемого тока; - при отключении внешнего питания в процессе генерации; - при коротком замыкании выхода в процессе генерации; - при несоответствии режима генерации наличию/отсутствию антенны на выходе |
Типы подключаемых нагрузок при генерации "SIN" | - непосредственное подключение к объекту с "возвратом" тока через жилу или броню кабеля; - непосредственное подключение к объекту с "возвратом тока через землю" при помощи штыря – "заземлителя"; - индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); - индуктивное подключение с применением передающих "клещей" (возможен выбор кабеля из пучка) |
Конструктивные параметры | |
Выходной усилитель мощности | импульсный, CLASS D(BD), КПД > 80% |
Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона) | - все питающие напряжения; - режимы и установки; - ресурс питания; - "МУЛЬТИМЕТР ВЫХОДА": "напряжение на выходе", "ток в нагрузке", "сопротивление нагрузки", "мощность в нагрузке" |
Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), "Интуитивный" интерфейс |
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 | класс А |
Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС |
Степень защиты корпуса | IP54 |
Габаритные размеры электронного блока (кейса), не более | 305 х 270 х 191 мм |
Вес электронного блока, не более | 14,5 кг |

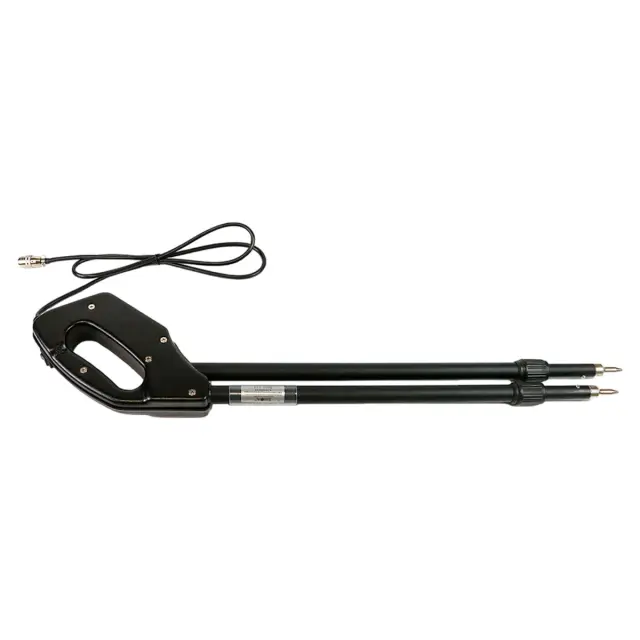

ДКИ-117 | |
Максимальный неискажаемый входной сигнал в различных положениях переключателя, мВ (эфф.): "0" "I" "II" | 0,3…14 3…140 30…1400 |
Частотный диапазон, Гц | 40...10000 |
Максимально допустимое переменное входное напряжение, В | 400 |
База (расстояние между электродами в рабочем положении), мм | - для угла раствора 30º - 550; - для угла раствора 60º - 880 |
Длина штанг, не более, мм: - в рабочем положении - в транспортном положении | 780 490 |
Вес, не более | 0,8 кг |

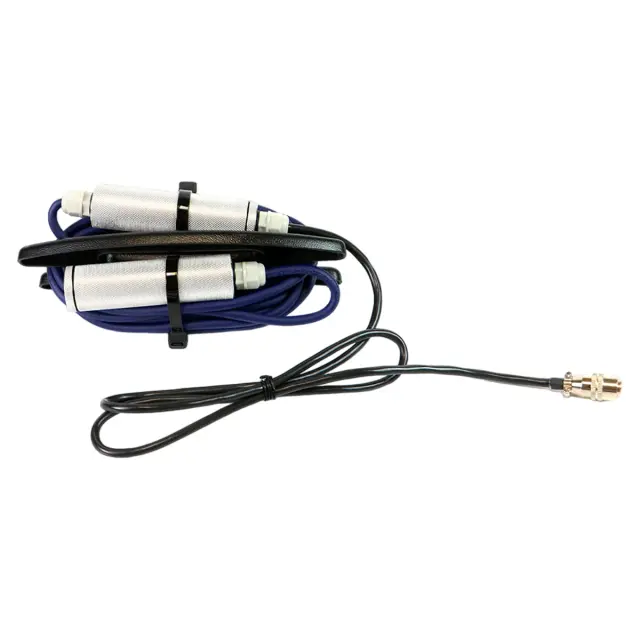

ДОДК-117 | |
Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм | 15 |
Точность определения обрыва кабеля, м | 0,25 |
Входное сопротивление датчика, МОм | 2,4 |
Питание предварительного усилителя | внешнее от приёмника |
Коэффициент усиления предварительного усилителя, дБ | 40 |
ИЭМ-301.3 | |
Максимальная мощность, подводимая к "рамке", не более Вт | 10 |
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
Тип корпуса | пластмассовый, герметичный |

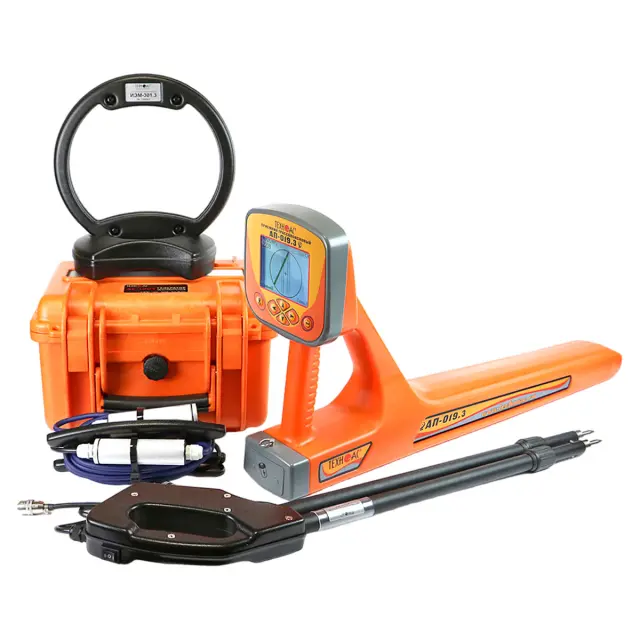

Комплектация
- 1 Трассопоисковый приемник АП-019.3
- 2 Генератор АГ-120ТМ
- 3 Индукционная антенна ИЭМ-301.3
- 4 Источник питания ENP-240-12
- 5 Кабель для источника питания AG120.02.060
- 6 Кабель USB 2.0 AM-mini USB 1 м
- 7 Кабель внешнего аккумулятора АГ120.02.020
- 8 Кабель выходной АГ120.02.050
- 9 Кабель для заземления АГ105.02.020
- 10 Контакт магнитный АГ120.02.090 - 2 шт.
- 11 Штырь заземления АГ110.02.004 - 2 шт.
- 12 Батарейки - 4 шт.
- 13 Диск CD-R по АП-019.3
- 14 Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107)
- 15 Сумка для генератора АГ-120ТМ (чехол 53181)
- 16 Сумка для приемника (чехол 53212)
- 17 Сумка для комплекта (чехол 53222)
- 18 Датчик контроля качества изоляции ДКИ-117
- 19 Датчик определитель дефектов коммуникаций ДОДК-117
- 20 Сумка для ДКИ (чехол 53178)
- 21 Руководство по эксплуатации - 3 шт.
- 22 Паспорт
