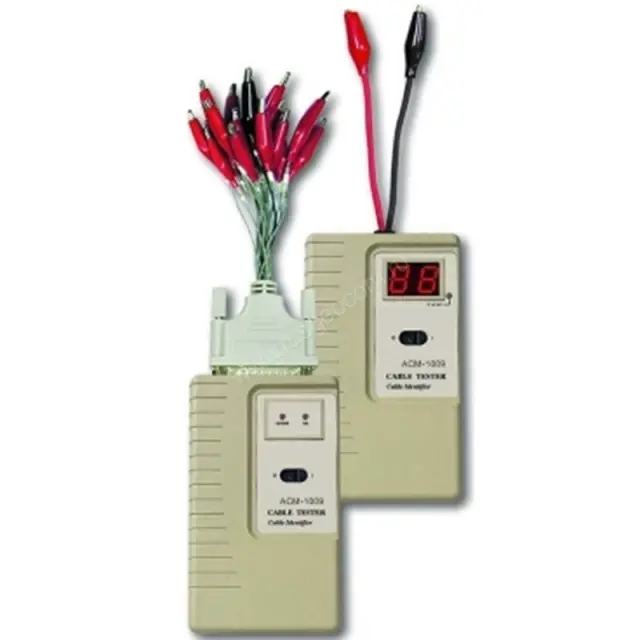

Кабельный тестер Актаком АСМ-1009

• Автоматический контроль 16 кабельных жил с индикацией номера жилы.
• Определения обрыва, короткого замыкания и перехлёста жил.
• Идентификация металлических трубопроводов.

Тестирование кабелей с помощью АСМ-1009

1. Включить трансмиттер и ресивер.
2. Подключить с помощью зажимов красные сигнальные кабели трансмиттера к проводникам тестируемой линии и чёрный кабель "COM" трансмиттера к заземляющему проводнику с одной стороны.
3. Подключить с помощью зажима чёрный кабель "COM" ресивера с другой стороны тестируемой линии к тому же проводнику, к которому подсоединён зажим "COM" трансмиттера.
4. Подключите поочерёдно с помощью зажима красный сигнальный кабель ресивера к проводникам тестируемой линии. В случае исправности проводника на дисплее высветится его порядковый номер (соответствует номеру сигнального кабеля трансмиттера).
5. В случае обрыва проводника на дисплее будут гореть цифры "00".
6. В случае замыкания любого проводника на "землю" на дисплее появится цифры "99".

ПРЕДУПРЕЖДЕНИЕ! Запрещается подключать сигнальные и "COM" кабели прибора к проводам, находящимся под напряжением, т.к. это может привести к повреждению прибора.
