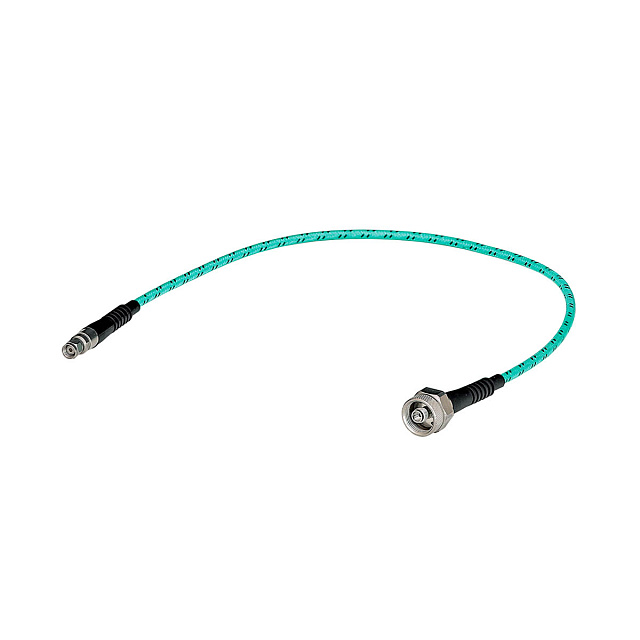

Кабель измерительный C5018MR18F.1

Оставить отзыв

Гарантия 1 год

Артикул R0080 Код товара 120380

Planar C5018MR18F.1 - кабель измерительный

Характеристики

Диапазон частот:

до 70 ГГц

Тип разъемов:

NMD 1,8 мм розетка - 1,8 мм вилка

Все характеристики

Кабель измерительный C5018MR18F.1 (далее Кабель) предназначен для подключения измеряемого устройства к...

Перейти к описанию

Sensing cable

Под заказ

По запросу

Нашли дешевле? Сообщите нам!

Описание и характеристики

Код товара 120380

Кабель измерительный C5018MR18F.1

Кабель измерительный C5018MR18F.1 (далее Кабель) предназначен для подключения измеряемого устройства к векторному анализатору цепей производства ООО "ПЛАНАР".

Кабель измерительный предназначен для работы в коаксиальном тракте с волновым сопротивлением 50 Ом. Кабель с двух сторон имеет два соединителя: тип 1,85 мм вилка, тип 1,85 мм розетка с укрепленной гайкой по IEC 61169-32.

Купить кабель измерительный Planar C5018MR18F.1, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики Кабель измерительный C5018MR18F.1

	Planar C5018MR18F.1
Диапазон рабочих частот	от 0,3 до 70000,0 МГц
КСВН, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 26,5 ГГц от 26,5 ГГц до 50 ГГц от 50 ГГц до 70 ГГц	1,12 1,15 1,20 1,25 1,30 1,35
Затухание, дБ, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 18 ГГц от 18 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц от 26,5 ГГц до 50 ГГц от 50 ГГц до 70 ГГц	0,92 1,35 2,00 2,50 3,10 3,91 4,55 5,60
Стабильность фазы при изгибе 1 (IEC60966-1 п. 8.6 метод 2 (один порт))(тип./макс), град. от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 18 ГГц от 18 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц от 26,5 ГГц до 50 ГГц от 50 ГГц до 70 ГГц	±0,30 / ±0,50 ±0,50 / ±0,75 ±0,75 / ±1,50 ±1,00 / ±2,00 ±2,00 / ±2,50 ±2,50 / ±4,50 ±3,50 / ±10,00 ±6,50 / ±12,00
Стабильность амплитуды при изгибе 2 (IEC60966-1 п. 8.4)(тип./макс), дБ, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 18 ГГц от 18 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц от 26,5 ГГц до 50 ГГц	±0,0050 / ±0,0100 ±0,0075 / ±0,0150 ±0,0100 / ±0,0200 ±0,0150 / ±0,0300 ±0,0200 / ±0,0400 ±0,0300 / ±0,0600 ±0,0400 / ±0,0800 ±0,0500 / ±0,1000
Полярность разъемов	вилка
Присоединительные размеры	соответствие ГОСТ РВ 51914-2002
Длина кабеля	600 ± 10 мм

Документация

pdf

Паспорт
