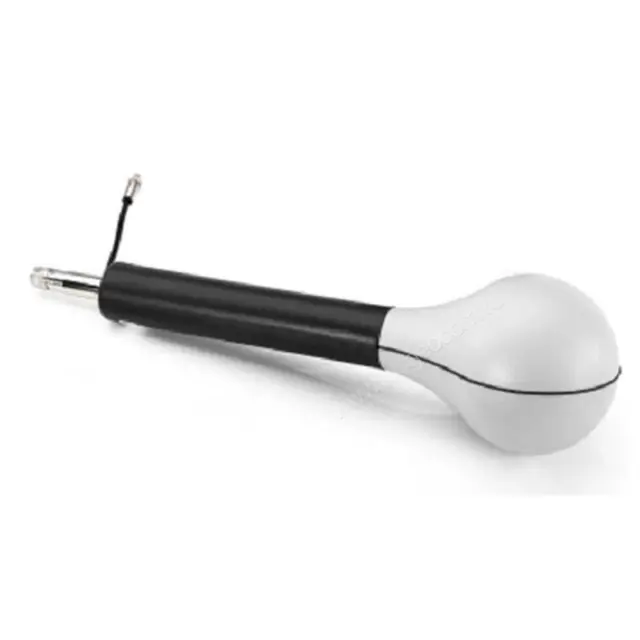

Изотропная антенна Rohde&Schwarz TSEMF-B3 для измерителей ЭМС

Антенны изотропные R&S TSEMF-B1, TSEMF-B2, TSEMF-B3 совместно с измерительными приемниками или анализаторами спектра предназначены для измерений напряжённости электромагнитного поля в диапазоне частот от 9 кГц до 6 ГГц.

Принцип действия антенн TSEMF-B1, TSEMF-B2, TSEMF-B3 основан на преобразовании напряженности переменного электромагнитного поля в напряжение переменного тока, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.

Конструктивно антенны TSEMF-B1, TSEMF-B2, TSEMF-B3, состоят из трехосевого датчика с интегрированным ВЧ переключателем, при этом каждый из трех датчиков расположен ортогонально внутри корпуса антенны, чтобы обеспечивать сферическую диаграмму направленности антенны.

Измерение результирующей напряженности поля происходит посредством последовательного переключения трех элементов антенны с помощью переключателя. Управление переключателем осуществляется через многоконтактный кабель по ТТЛ-логике. При этом в случае использования анализаторов спектра R&S FSH4/8 возможно автоматическое переключение и проведение измерений.
