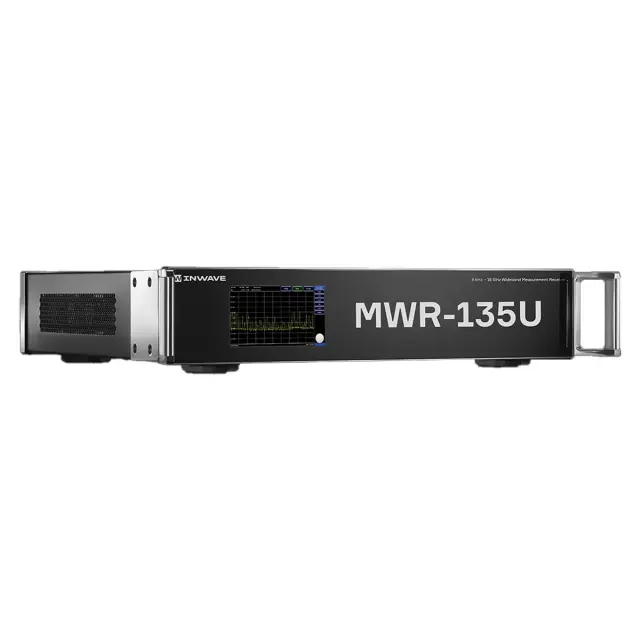

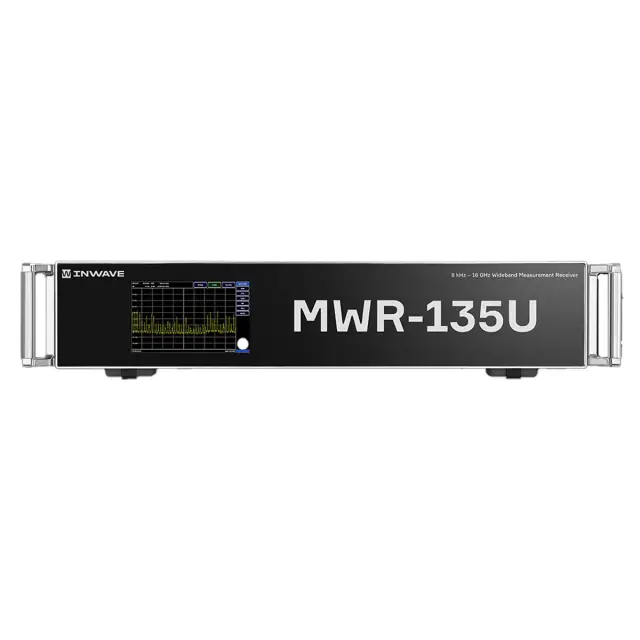

Измерительный приемник INWAVE MWR-135U

Измерительный приемник MWR-135U

• Новая архитектура РПУ позволяет получить одновременно высокую избирательность (90 дБ ном.), широкую максимальную полосу приема (260 МГц), низкий уровень паразитных составляющих (-90 дБн ном.)
• Гетеродин приемника построен с использованием схемы прямого цифрового синтеза частоты (DDS) и модифицированной схемы ФАПЧ, осуществляющей понижение частоты за счет смесителей вместо делителей. Это обеспечило низкий уровень фазовых шумов (-139 дБн/Гц ном. на отстройке 10 кГц от несущей 1 ГГц), позволяющий осуществлять прием маломощных сигналов вблизи мощных мешающих сигналов, а также высокую скорость перестройки
• Прибор обеспечивает следующие возможности:
• Анализ спектра в реальном времени в полосе 260 МГц
• Минимальную полосу разрешения (RBW) 0.1 Гц, что расширяет возможности по работе с маломощными и сверхузкополосными сигналами
• Интерфейс ввода-вывода данных со скоростью 10 Гб/c (Ethernet SFP+) для передачи в реальном времени временных выборок, комплексных или вещественных спектров сигналов с шириной полосы до 130 МГц на устройство хранения или систему обработки. Длительность записи ограничена объемом внешнего устройства хранения
• Встроенную DDR-память выборок объемом 67108864 отсчетов для записи сигналов в полосе до 260 МГц Программирование ПЛИС доступно пользователю (Kintex-7)
• Программирование ПЛИС доступно пользователю (Kintex-7)
• Опционально РПУ поставляется в когерентной синхронной двухканальной реализации. В данной комплектации гетеродин, генератор тактовых частот АЦП, сигнал запуска начала измерения являются общими для обоих каналов приема

Опции

• Диапазон рабочих частот - 8 кГц – 4 | 8.5 |10 | 13.5 ГГц (опции)
• MWR-OCXO - Термостатированный опорный генератор (OCXO)
• MWR-RB - Рубидиевый опорный генератор
• MWR-RB-ENH - Улучшенный рубидиевый опорный генератор
• MWR-ULPN - Ультранизкий фазовый шум (-139 дБн/Гц на отстр. 10 кГц от 1 ГГц)
• MWR-SW - Антенный переключатель (2 канала)
• MWR-DDR - DDR-память объемом 2 Гб с максимальной полосой записи 130 МГц
• MWR-DDR+ - DDR-память объемом 2 Гб с максимальной полосой записи 260 МГц
• MWR-EMI - Набор ЭМИ фильтров
• MWR-PC - Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet)
• MWR-SFP - Удаленное управление, скорость интерфейса 1 Гбит/с (SFP)
• MWR-SFP+ - Удаленное управление, скорость интерфейса 10 Гбит/с (SFP+)
• MWR-RT - Анализ спектра в реальном времени
• MWR-UVSA - Векторный анализ сигналов со всеми априорно неизвестными параметрами
• MWR-AMFM - Демодуляторы АМ, ЧМ (включая широкополосные, радиовещательные, стерео), встроенная акустическая система и выход Line Out
• MWR-PN - Измерение фазовых шумов
• MWR-UPR - Доступ пользователя к программированию ПЛИС
