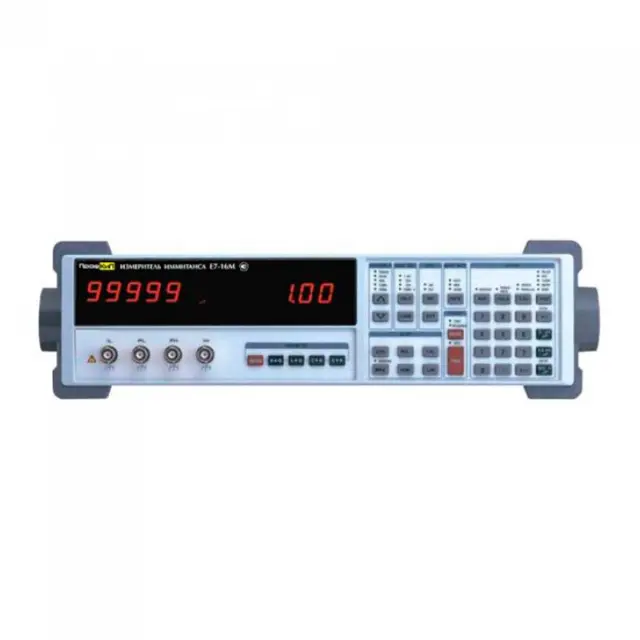

Измеритель иммитанса ПрофКиП Е7-16М

Назначение измерителя иммитанса ПрофКиП Е7-16М

Измеритель иммитанса ПрофКиП Е7-16М предназначен для измерения иммитансов различных электрорадиокомпонентов: резисторов, конденсаторов, катушек индуктивности, полупроводниковых приборов на измерительных частотах: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц. Схема подключения: последовательная /параллельная, коррекция: мультичастотная, на короткозамкнутом входе и разомкнутом входе

Особенности и преимущества измерителя иммитанса ПрофКиП Е7-16М

• Режимы измерения: AUTO, R+Q, L+Q, C+D, C+R
• Точность: 0.05%
• Рабочая частота: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц ±0.01%
• 5 тестовых частот
• Сохранение в памяти до 9 режимов измерения
• Эквивалентная схема: последовательная или параллельная
• Индикация параметров: измеренное значение, отклонение, процент отклонений, количество отклонений
• Усреднение: 2 изм … 10 изм
• Напряжение тестирования: 0.1 В скз, 0.25 В скз, 1 В скз
• Скорость измерения: 2, 10 или 20 измерений в секунду при тестовой частоте 1 кГц
• Напряжение смещения до 40.0 В
• Сохранение в памяти до 9 режимов измерения.
• Запуск: непрерывный, ручной или управление по интерфейсу RS232C, GPIB
• Четырехпроводное подключение: 4 BNC разъема

Общие данные измерителя иммитанса ПрофКиП Е7-16М

• Зажимная оснастка: 4-проводная оснастка Кельвина для деталей с радиальными выводами
• Защита прибора при проведении измерений: до 1 Дж запасенной энергии (для заряженных конденсаторов), предохранитель 0.25 А при проведении измерений с подачей внешнего напряжения смещения
• Балансировка прибора:
•     по короткому замыканию: R < 20 Ом, Z < 50 Ом
•     по разрыву цепи: Z > 10 кОм
• Разбраковка: до 8 критериев разбраковки по Q, D и R, а так же общая разбраковка, установка критериев разбраковки с передней панели прибора или дистанционно по интерфейсу, возможность сохранения установок в память прибора
• Самоконтроль: тестирование основных узлов прибора (память, процессор, АЦП, усилитель и т.д.)
• Сохранение и повторный вызов: сохранение 9 установок режимов измерения, при вызове из памяти данных об установках с порядковым номером 0 производится установка по молчанию
• Интерфейсы: установка режимов, запуск и считывание результатов измерений могут выполняться по интерфейсу (RS-232, GPIB, HANDLER)
• Условия эксплуатации: 0°С … 50°С, относительная влажность до 80%
• Питание: 220 В, 50 Гц
• Потребляемая мощность: не более 20 Вт
