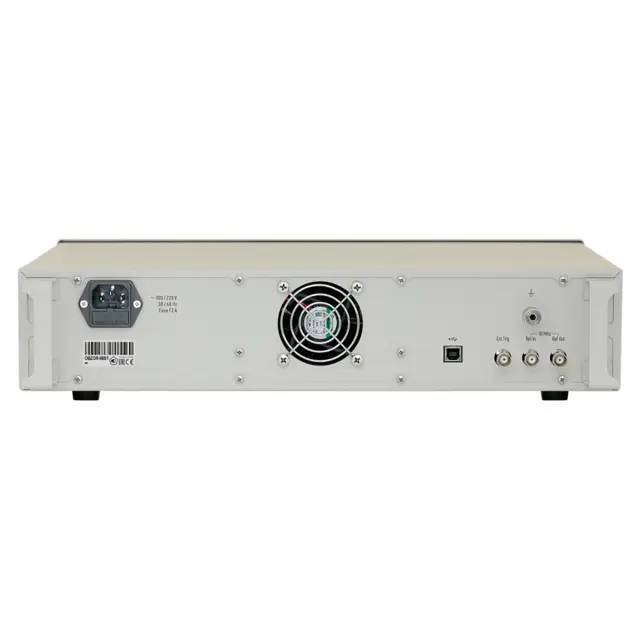

Измеритель ИКППО Обзор 808/1

Предназначены для измерений комплексных коэффициентов передачи и отражения (S–параметров) СВЧ-устройств в диапазоне частот от 0,3 до 8000 МГц и обладают динамическим диапазоном измерения модуля коэффициентов передачи более 145 дБ.

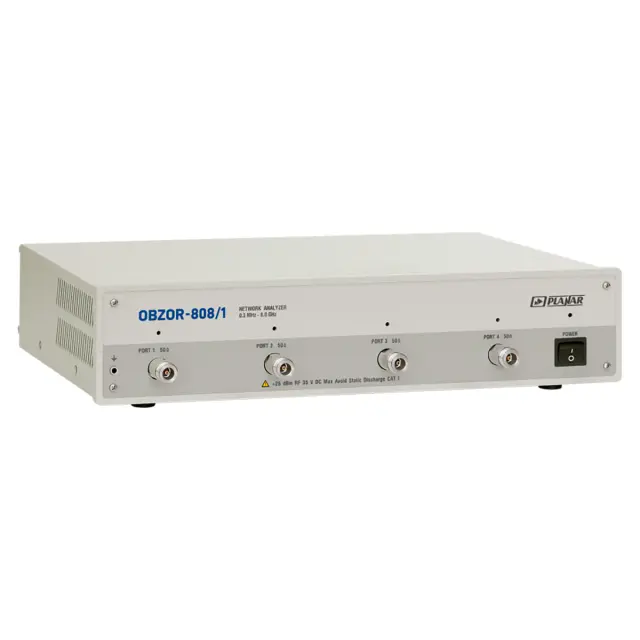

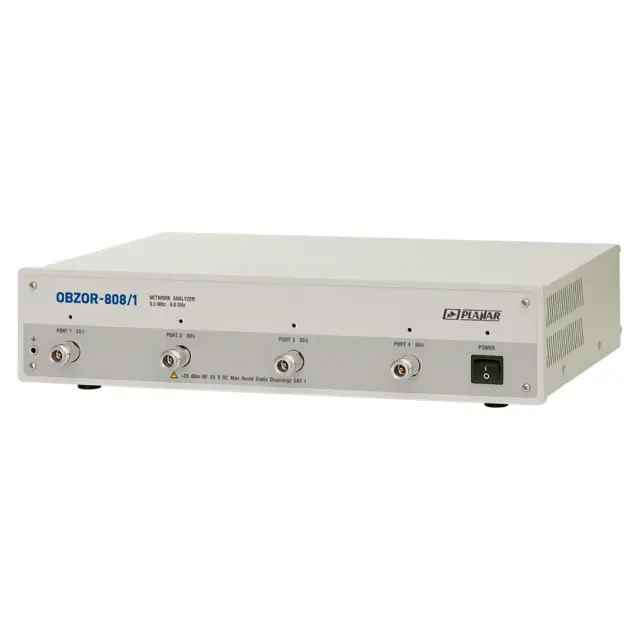

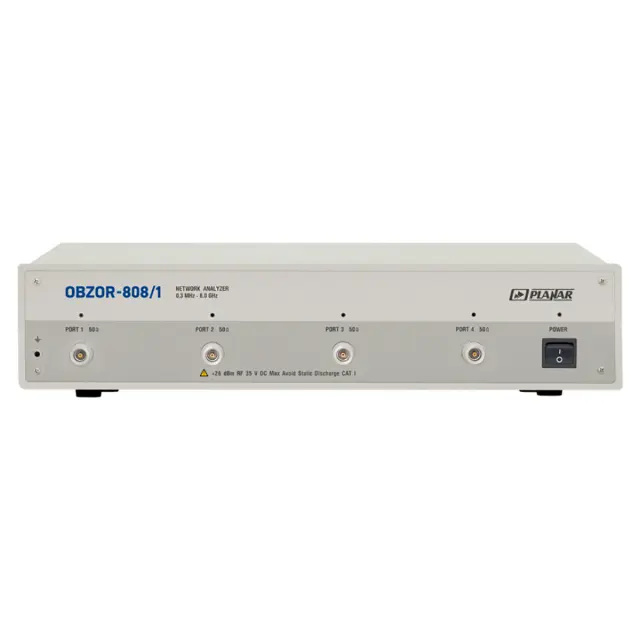

Векторный анализатор цепей (ИККПО) "Обзор–808/1" имеет четыре измерительных порта и два генератора испытательного сигнала.

Измеритель "Обзор–808/1" предназначен для работы с внешним компьютером, не входящим в комплект поставки.

Наличие переключателя тестирующего сигнала на измерительные порты прибора позволяет производить измерения всех параметров за одно подключение. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборах используется регулировка выходной мощности глубиной не менее 70 дБ. Возможность удаленного управления приборов позволяет использовать их в составе измерительных комплексов.

• Диапазон рабочих частот: от 300кГц до 8ГГц
• Измеряемые параметры: S11… S44
• Импеданс: 50Ω
• Количество портов: 4
• Динамический диапазон измерений, не менее: 145 дБ
• Время измерения на одной частоте: 100 мкс
• Диапазон регулирования выходной мощности от -60 до +10 дБм/Вт
