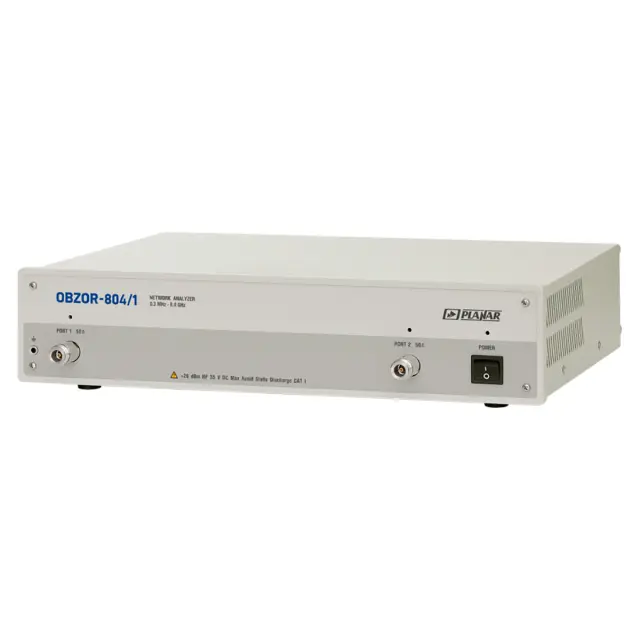

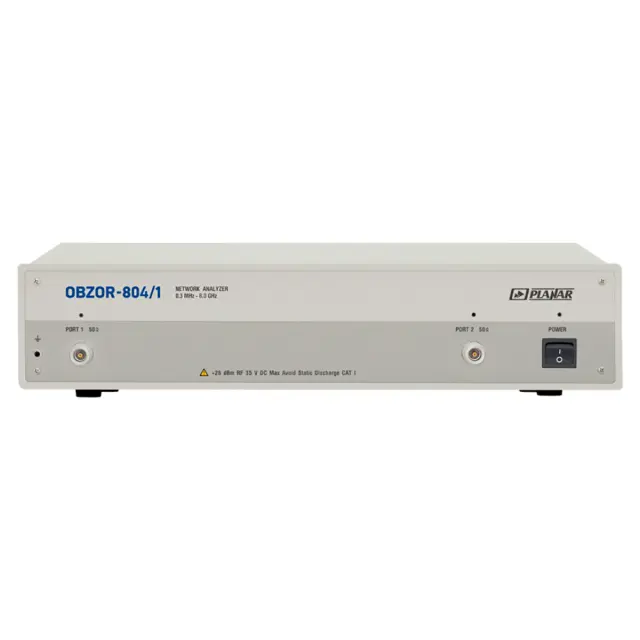

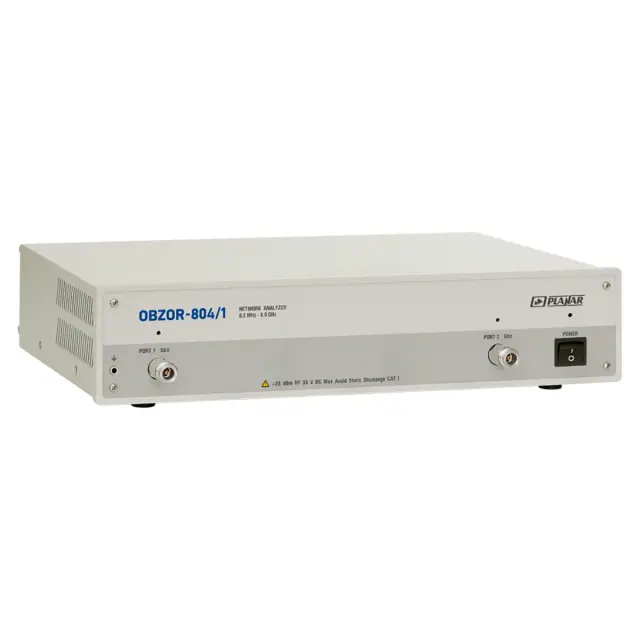

Измеритель ИККПО Planar Обзор-804/1 – лабораторный прибор в 2-портовом исполнении на основе встроенного генератора сигналов и 4-канального приемника, снабженный розетками N-типа. Изделие обладает полосой пропускания 0,3 МГц - 8 ГГц и динамическим диапазоном не менее 130 дБ, и предназначено для контроля S-параметров РЧ и СВЧ оборудования и компонентов. Прибор может использоваться для производственных нужд и в ходе разработки и отладки радиотехнической продукции гражданского и военного назначения, в том числе для оценки соответствия действительных характеристик целевых устройств требованиям нормативной документации.
Функциональные возможности и преимущества
ИККПО реализует скалярный и векторный методы измерений и обладает высокой производительностью, обеспечивая выполнение сканирования мощности либо частоты с минимальным шагом изменения в 1 Гц с регистрацией показаний для 500 тыс. точек. ПО позволяет конфигурировать от 1 до 16 логических каналов, для каждого из которых может фиксироваться до 16 характеристик, с предоставлением результатов в виде графиков.
Встроенный коммутатор, переключающий выходы тестового генератора и приемников, позволяет использовать оба порта измерителя Planar Обзор-804/1 в режиме передачи и приема. Это обеспечивает возможность контроля всех показателей комплексной передачи и отражения целевых объектов с минимальным количеством физических переподключений коннекторов, что снижает их механический износ и повышает достоверность получаемых показаний за счет сокращения влияния неопределенностей. Регулировка выходной мощности, обеспечивающая гибкое изменение уровня тестового сигнала до 70 дБ, упрощает тестирование нелинейных свойств целевых объектов и расширяет пределы измерительного диапазона ВАЦ.
Особенности
В отличие от базовой модификации Обзор-804, с таким же перечнем функций, этот радиоизмерительный прибор работает под управлением внешнего ПК с задействованием технологии COM/DCOM и не оборудуется кнопочной панелью и встроенным дисплеем. Благодаря этому он обладает меньшими массогабаритными характеристиками, сниженным энергопотреблением, лучшей защищенностью и гибкостью, позволяя эффективно решать задачи производственного контроля. Изделие выполнено в низкопрофильном корпусе и оптимально подходит для использования в составе испытательных стендов и измерительных систем. Данный ИККПО характеризуется длительным жизненным циклом, оставаясь актуальным при моральном устаревании компьютерного оборудования. Благодаря полной совместимости, управляющий внешний ПК, который не входит в комплект поставки, может быть в любой момент заменен на новый, более производительный.
Купить измеритель ИККПО Planar Обзор-804/1, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
