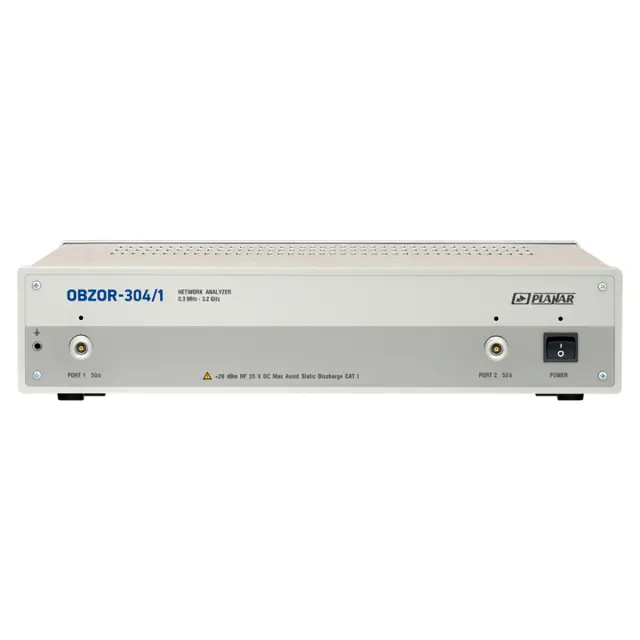

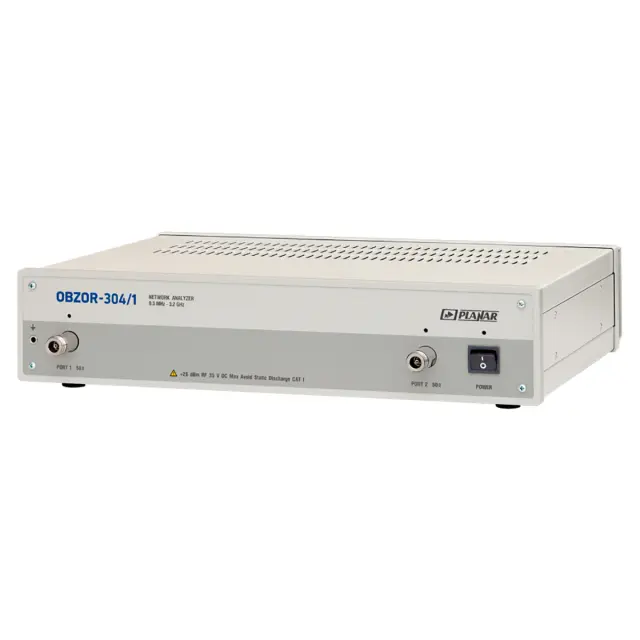

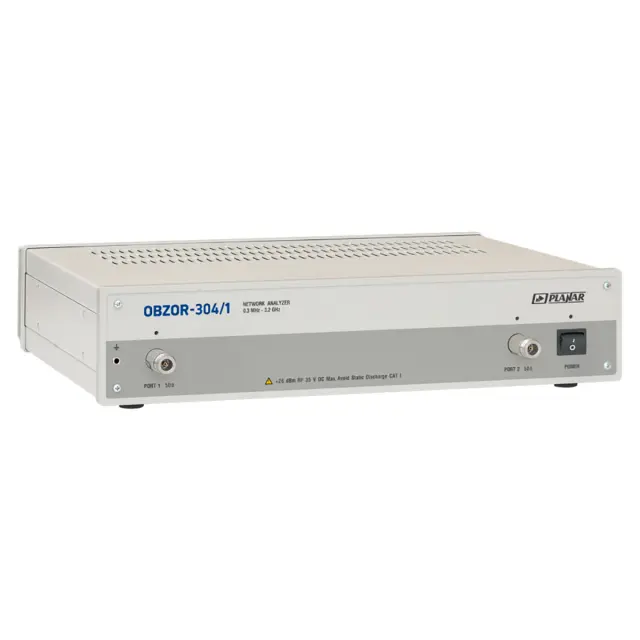

Измеритель ИККПО Planar Обзор-304/1, снабженный 2 портами с N-коннекторами для подключения к коаксиальным трактам и обеспечивающий отслеживание показателей S-параметров в полосе частот от 300 кГц до 3,2 ГГц, может использоваться в ходе разработки, производства и диагностики РЧ устройств и компонентов, обеспечивая контроль их характеристик.

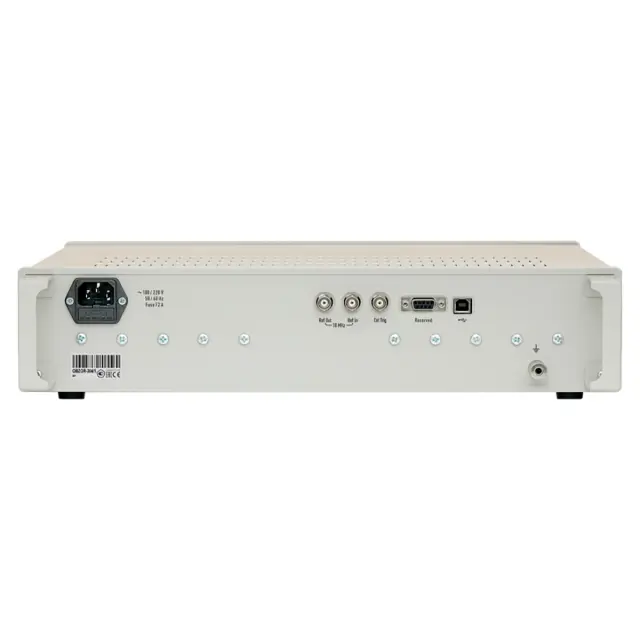

Прибор оптимизирован для промышленного применения: он выполнен в низкопрофильном корпусе, без кнопочной панели и встроенного дисплея, благодаря чему без проблем размещается на любом рабочем месте. ВАЦ работает совместно с внешним ПК, подключаемым по USB каналу, который обеспечивает управление процессом измерений, а также выполняет функции обработки и анализа данных, для чего в комплект поставки включено соответствующее ПО.
Особенности
Векторный анализатор цепей Planar Обзор-304/1 оснащен встроенным источником тестового сигнала, 4-канальным приемником и коммутатором, который выполняет внутреннее переключение портов. Это исключает необходимость в физических переподключениях при определении коэффициентов отражения на разных выходах объекта контроля и коэффициентов передачи в прямом и обратном направлении, сокращая общее время тестирования и минимизируя неопределенности измерений.
Функциональные возможности
Измеритель коэффициентов передачи и отражения поддерживает разные варианты калибровки, в том числе в автоматическом режиме с помощью калибровочных модулей, в волноводных трактах и с задействованием измерителей мощности. При измерении полной матрицы S-параметров прибор обеспечивает контроль мощности выдаваемых и принимаемых тестовых сигналов. Для преобразователей частоты можно измерять как скалярные, так и векторные параметры. Дополнительно радиоизмерительный прибор способен выполнять преобразование полученных данных во временную область, моделируя математическими методами симулирующие сигналы и отклик на них тестируемого устройства, имитируя традиционную рефлектрометрию в ходе проверки линий задержки, кабельных сборок и других компонентов. Поддержка режима фильтрации позволяет удалять выбранные части временной области, минимизируя влияние паразитных переотражений.
ПО, поставляемое с оборудованием, позволяет задействовать до 16 логических каналов с различными параметрами стимулирующего сигнала. Для каждого из них используется отдельное окно, в котором может отображаться до 16 графиков измеряемых характеристик, с выполнением математической обработки, маркерных измерений и т.п.
Купить измеритель ИККПО Planar Обзор-304/1, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
