Индикатор обрыва SEW 180 CB

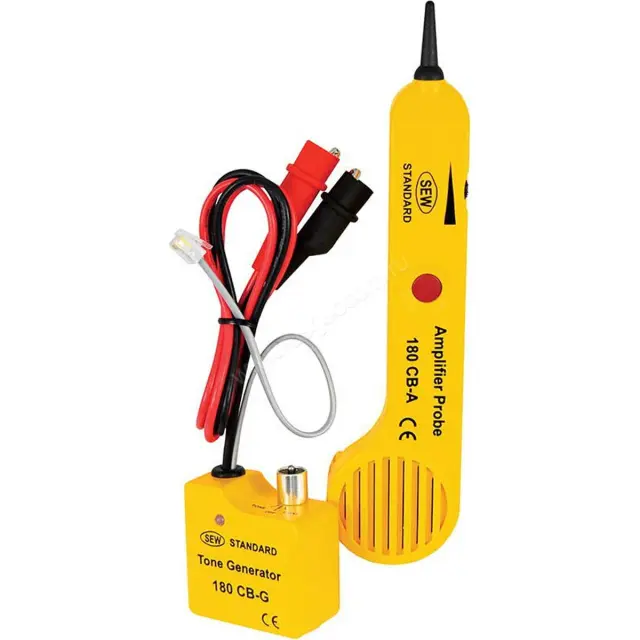

Индикатор обрыва SEW 180 CB разработан для оперативных бригад, которые занимаются ремонтом и обслуживанием телекоммуникационных сетей. В комплект для быстрой диагностики включен тональный генератор 180 CB-G с набором функций для проверки телефонных линий и приемное устройство Amplifier Probe 180 CB-A, с помощью которого выполняется отслеживание и идентификация отдельных проводов в жгутах и разводках бесконтактным методом.

Функциональные возможности

• Регистрация состояния телефонной линии: "свободно", "занято", "вызов", с имитацией ответа абонента.
• Контроль прохождения вызова на коммутационную станцию с подачей непрерывного тонового сигнала в линию.
• Прозвонка линий тестовым или тональным сигналом.
• Определение полярности проводниковых пар.
• Трассировка кабелей и идентификация линий.

Особенности

Модуль 180 CB-G снабжен однотоновым генератором с рабочей частотой 1 кГц, при этом приемник 180 CB-A способен регистрировать переменное поле частотой до 12 кГц. Это дает возможность выполнять поиск проводки под напряжением и радиокоммуникаций без использования блока 180 CB-G. При необходимости допускается работа приемного устройства индикатора обрыва провода SEW 180 CB с любыми тоновыми генераторами соответствующего частотного диапазона.

Проверка состояния линии производится при помощи светодиодного индикатора, а трассировка – на слух, по изменению тонового сигнала. Чувствительность приемного устройства задается регулятором громкости. Для работы в зонах с повышенными шумовыми нагрузками, заглушающими звук динамика, предусмотрена возможность подключения наушников к индикатору обрыва.

Преимущества

Комбинированное подключение. Модуль генератора SEW 180 CB снабжен кабелем со штекером RJ11 и парой измерительных проводов с зажимами-"крокодилами". Благодаря этому обеспечивается простое подключение к телефонным розеткам при проверке стационарных линий, а также к отдельным контактам распределительных панелей либо непосредственно к проводам многожильных и коаксиальных кабелей.

Встроенная защита входа генератора позволяет выполнять трассировку не только обесточенных линий, но и подключенных к телефонной сети. Для исключения непреднамеренного включения и изменения режима работы, кнопка управления приемника расположена в углублении корпуса, а переключатель режимов генератора снабжен предохранительным ободком.

Купить индикатор обрыва SEW 180 CB, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
