Импульсные измерения Rohde&Schwarz FSW-K6 для анализаторов спектра и сигналов

R&S®FSW-K6 Импульсные измерения - это измерительное приложение общего назначения анализатора спектра и сигналов R&S®FSW.

Измеряемые параметры:

Параметры импульсов:

• Время: длительность, частота повторения, период повторения, коэффициент заполнения, время нарастания/спада, время установления, временная метка, время выключения.
• Частота: частота несущей, межимпульсная разность частот, скорость изменения частоты, девиация частоты, ошибка по частоте.
• Мощность: пиковая мощность, средняя мощность, отношение пиковой мощности к средней, межимпульсная мощность.
• Фаза: фаза несущей, межимпульсная разность фаз, девиация фазы, ошибка по фазе.
• Амплитуда: спад, пульсации, длительность выброса, уровень вершины/ основания, усреднение по мощности, средняя передаваемая мощность, минимальная/пиковая мощность, отношение мощностей пиковая к средней/пиковая к минимальной, межимпульсное отношение мощностей.

Измерительные функции:

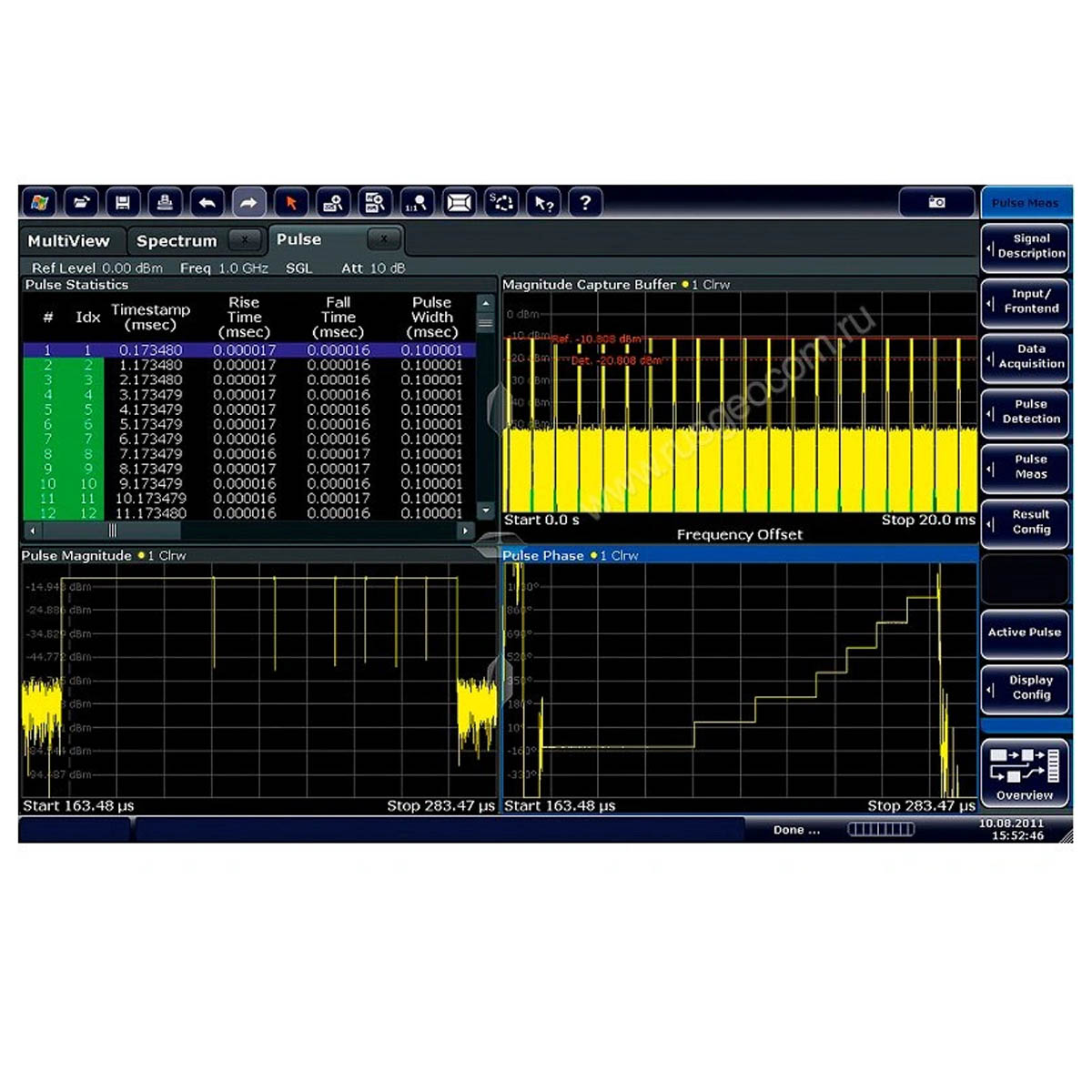

• Точечные измерения в импульсе: частота, амплитуда, фаза от импульса, тренды и гистограммы для всех параметров.
• Статистика по импульсам: СКО, среднее, максимум, минимум.
• Таблицы импульсов.
• Задаваемые пользователем параметры измерения.
• Сегментированный захват данных.
• Анализ боковых лепестков во временной области (требуется опция R&S®FSW-K6S).

Приложение также выполняет анализ тренда по множеству импульсов. Пользователь выбирает результаты для одновременного отображения на экране. Анализатор R&S®FSW дает полную картину системы в течение нескольких секунд. Функция сегментированного I/Q-захвата гарантирует, что I/Q-данные маркируются метками времени и сохраняются в памяти только при обнаружении импульса. Данная функция значительно увеличивает период анализа. Например, доступно увеличение эффективного объема памяти почти в 1000 раз для импульсов шириной до 1 мкс и частотой повторения 1 кГц.
