Головка КОНДОР представляет собой механический измерительный узел, устанавливаемый на дорожные рейки КОНДОР и КОНДОР-Н, в складывающемся и моноблочном исполнении соответственно. Он обеспечивает возможность определения уклона поверхностей в десятых долях процента в ходе контроля параметров автомобильных дорог в соответствии с ГОСТ Р 52577, ГОСТ Р 50597, ГОСТ Р 56925 и т.д. Как отдельное устройство, данное изделие является запасной частью, которая используется для восстановления работоспособности указанных реек при недопустимом износе или механическом повреждении комплектного механизма.
Устройство и функциональные возможности

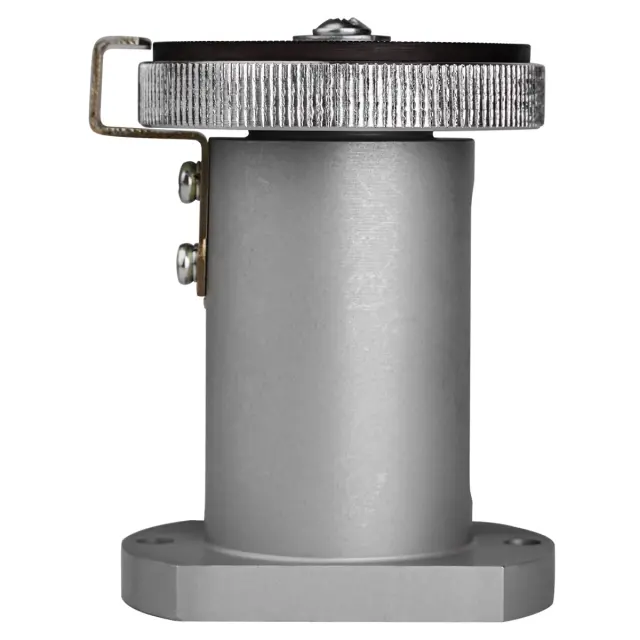

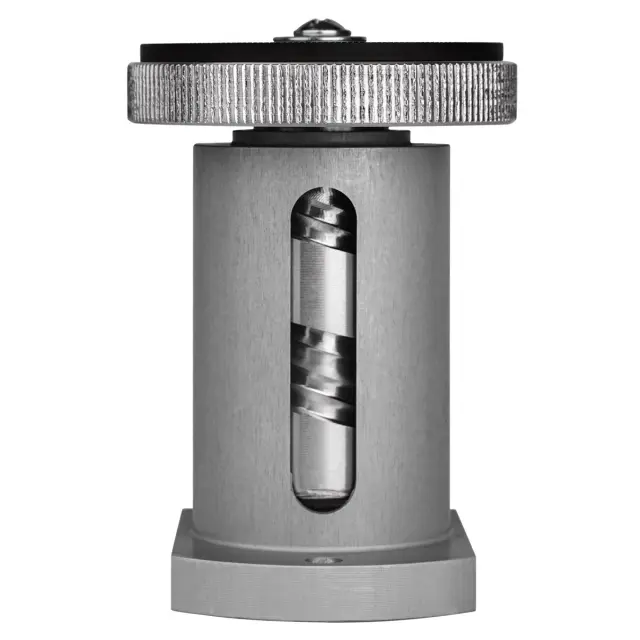

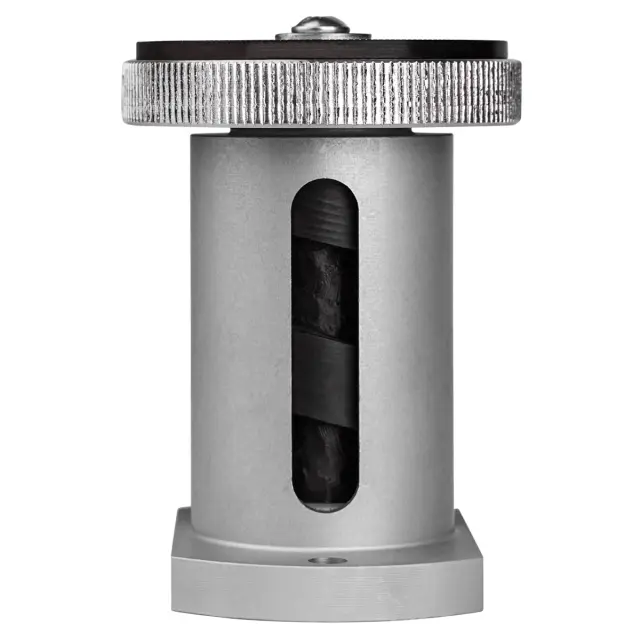

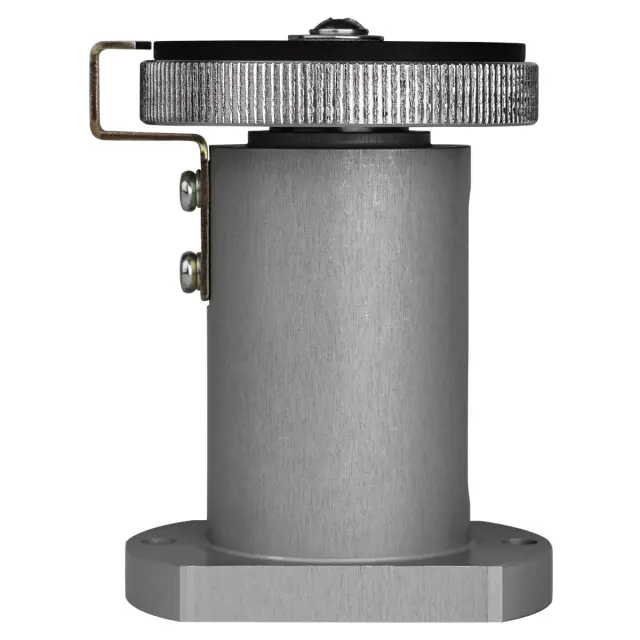

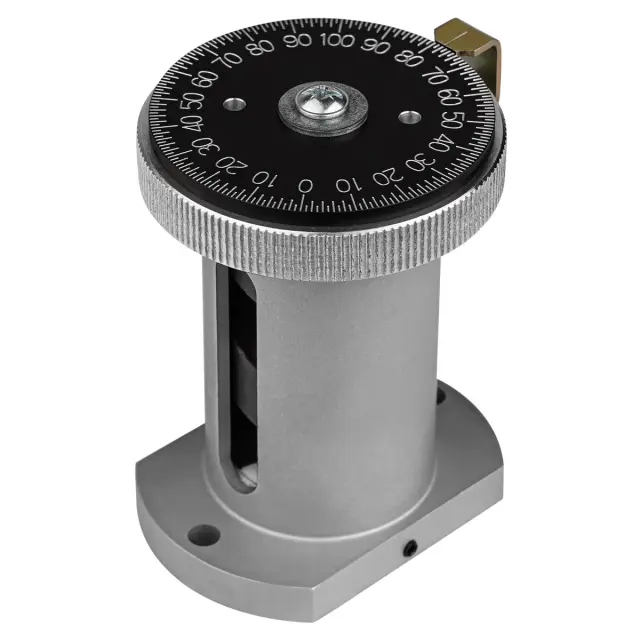

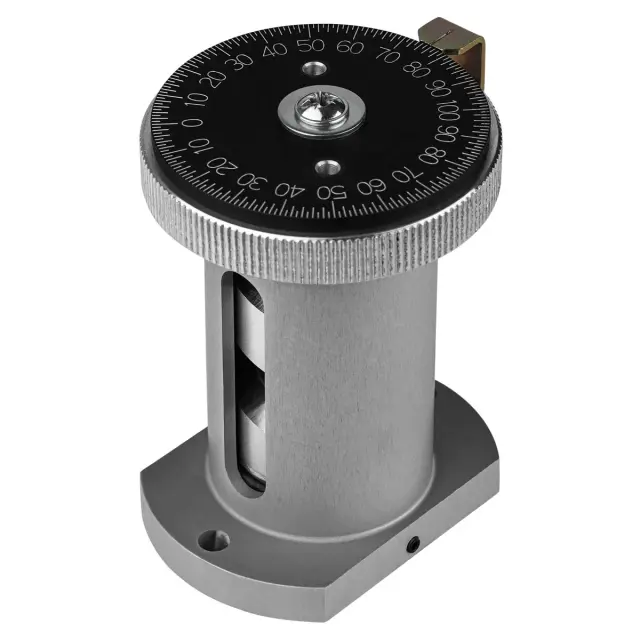

Конструкционно головка КОНДОР представляет собой механизм, включающий в себя винтовой элемент с резьбой прямоугольного профиля, заключенный в цилиндрическом корпусе. Вращение маховика, в зависимости от направления, приводит к подъему или опусканию свободного края ампулодержателя пузырькового уровня, Г-образный элемент которого входит в прорезь корпуса и опирается на верхнюю грань резьбы. Изделие крепится на дорожной рейке с помощью винтов, что упрощает его замену. Расширенное основание срезано по бокам, благодаря чему не выступает за габариты профиля инструмента.
Особенности

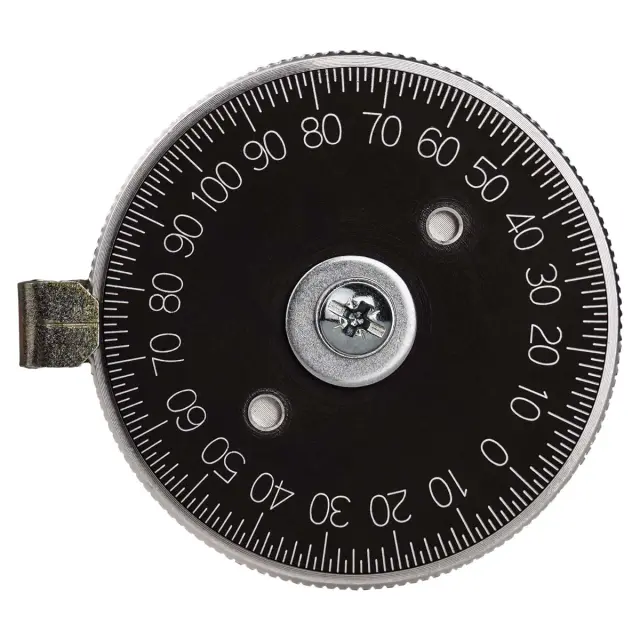

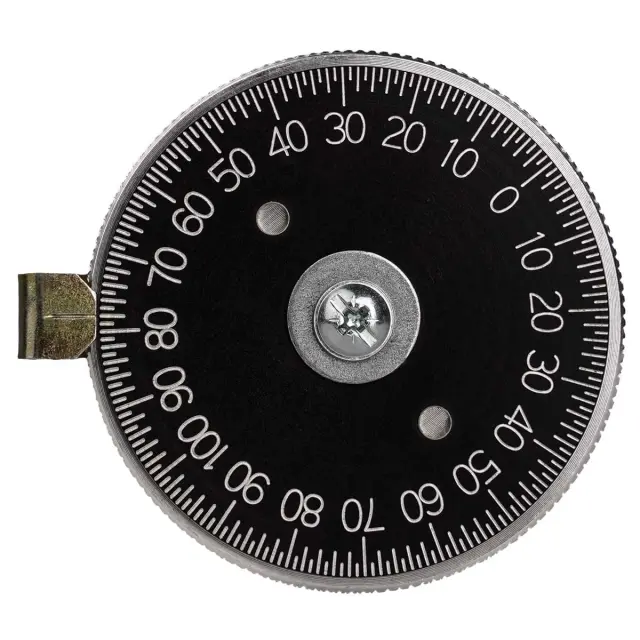

Элементы изделия изготовлены из металла, благодаря чему обладают высокой износостойкостью. На маховик головки нанесена боковая вертикальная насечка, что исключает проскальзывание кисти руки при повороте, позволяя комфортно пользоваться инструментом, не снимая перчаток. Головка КОНДОР снабжена круговой шкалой на 100 делений, в прямом и обратном направлении, что позволяет выполнять замеры в двух направлениях без перестановки рейки. Штрихи и цифры, выполненные светлым тоном на темном фоне, хорошо различимы при любом освещении, что обеспечивает быстрое считывание показаний.
После того, как головка установлена на дорожную рейку и перед выполнением измерений, для обеспечения необходимой точности и достоверности получаемых показаний, следует выполнять проверку нулевого положения измерительной шкалы, с проведением замеров на одном и том же месте, с разворотом инструмента на 180°.
Купить головку КОНДОР к рейке РДУ-Кондор, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
