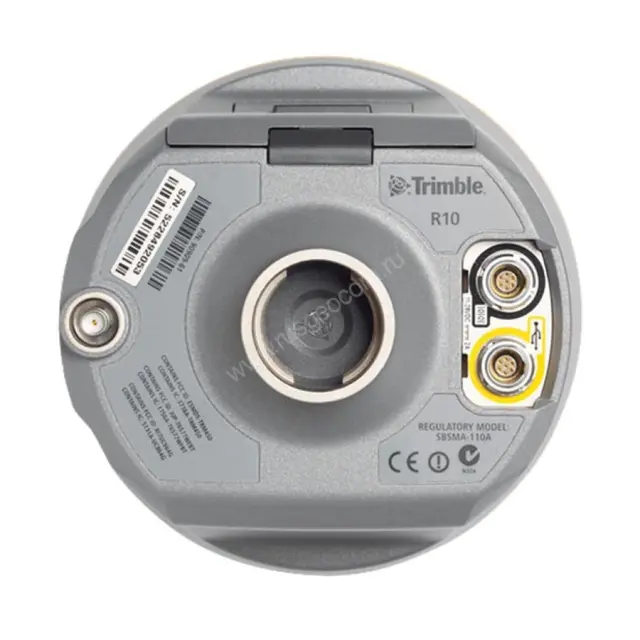

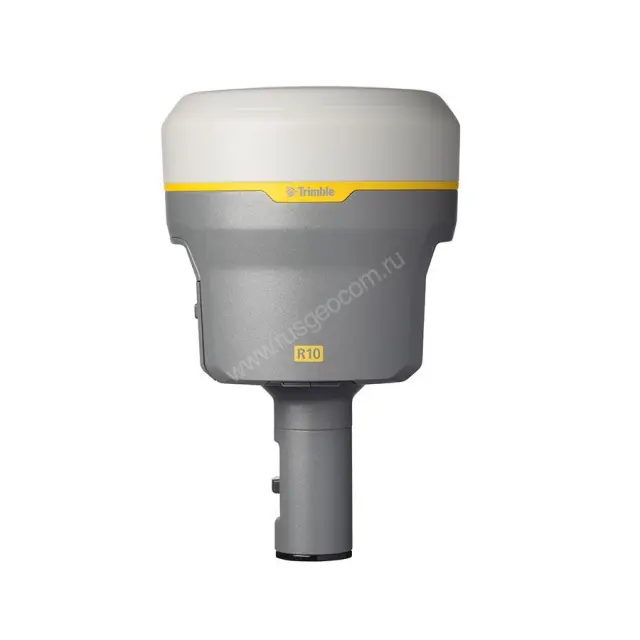

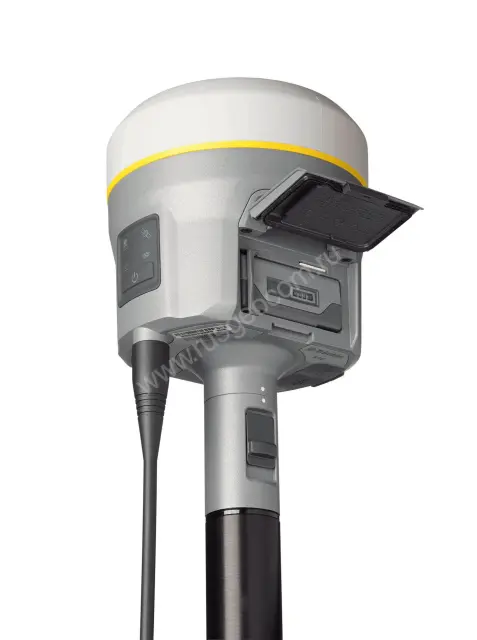

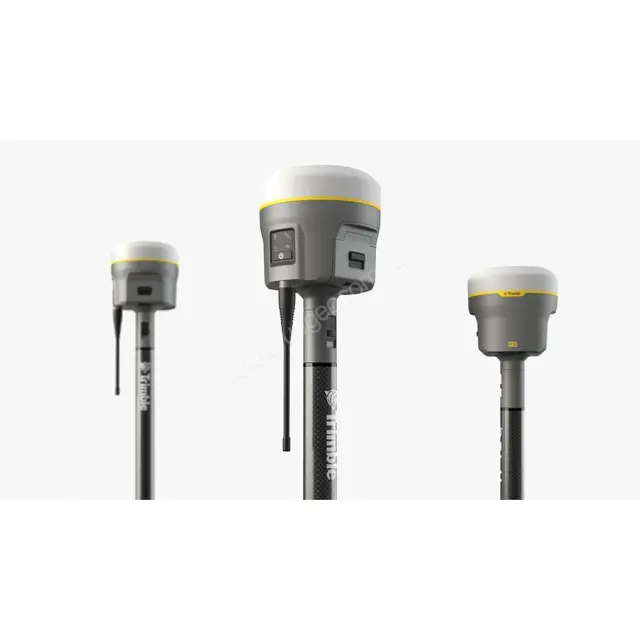

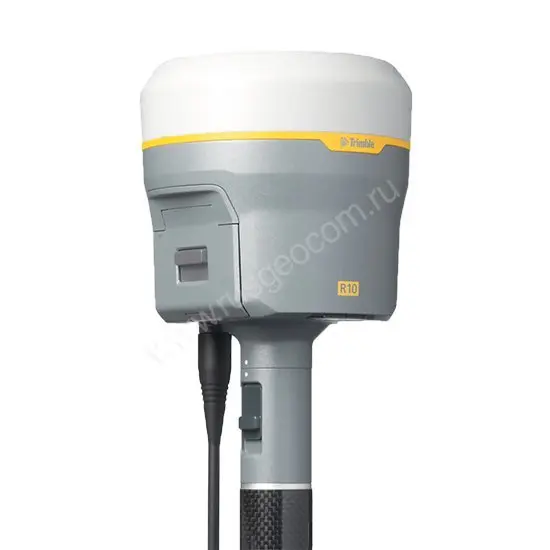

GNSS приёмник Trimble R10 встроенный радиомодуль 410-470 MHz
Технические характеристики GNSS приёмник Trimble R10 встроенный радиомодуль 410-470 MHz
| Trimble R10 | |
|---|---|
| Точность |
±2·(250,0 + 1,0·10-6 ·D) 1) (Дифференциальная кодовая ГНСС-съемка в плане)1 ±2·(500,0 + 1,0·10-6 ·D) 1) (Дифференциальная кодовая ГНСС-съемка по высоте)1 обычно <5 м (3 СКО) (SBAS2) ±2·(3,0 + 0,1·10-6 ·D) 1) (Высокоточная ГНСС-съемка в плане)1 ±2·(3,5 + 0,4·10-6 ·D) 1) (Высокоточная ГНСС-съемка по высоте)1 ±2·(3,0 + 0,5·10-6 ·D) 1) (Статическая и быстростатическая GNSS-съемка в плане)1 ±2·(5,0 + 0,5·10-6 ·D) 1) (Статическая и быстростатическая GNSS-съемка по высоте)1 ±2·(8,0 + 1,0·10-6 ·D) 1) (Кинематика в плане)1 ±2·(15,0 + 1,0·10-6 ·D) 1) (Кинематика по высоте)1 ±2·(8,0 + 0,5·10-6 ·D) 1) (Сетевое RTK-решение в плане)3 ±2·(15,0 + 0,5·10-6 ·D) 1) (Сетевое RTK-решение по высоте)3 Trimble xFill5 RTK6 +10 мм/мин (СКО) (В плане) RTK6 +20 мм/мин (СКО) (По высоте) |
| Измерения | быстрые измерения в сложных условиях с технологией Trimble HD-GNSS; высокая надежность измерений с технологией измерения наклона Trimble SurePoint; снижение простоев в результате временной потери радиосигнала с технологией xFill; 2 чипа Trimble Maxwell 6 Custom Survey с 440 каналами; долговременная отдача от ваших вложений благодаря технологии Trimble 360. |
| Одновременно отслеживаемые сигналы спутников | GPS: L1C/A, L1C, L2C, L2E, L5; ГЛОНАСС: L1C/А, L1P, L2C/A, L2P, L3; SBAS: L1C/A, L5 (для SBAS, поддерживающих L5) Galileo: Е1,Е5а, Е5В; BeiDou (COMPASS): В1, В2, ВЗ; OmniSTAR, сервисы HP ХР G2, VBS; QZSS, WAAS, MSAS, EGNOS, GAGAN. |
| Частота записи/позиционирования | 1 Гц, 2 Гц, 5 Гц, 10 Гц и 20 Гц |
| Время инициализации | от 2 до 8 сек4 |
| Bluetooth | 2,4 ГГц WiFi: 802.11 b,g |
| Ввод и вывод | 24 сообщений NMEA, вывод в форматах GSOF, RT17 и RT27 CMR+, CMRx, RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1 |
| Память | во внутренней памяти объемом 4 Гб: более 3 лет записи данных сырых измерений (около 1,4 Мб в день) от 14 спутников (в среднем) при записи с интервалом в 15 секунд |
| Трехпроводной последовательный интерфейс | (7-контактный Lemo) на Порт 1 |
| Защищенность | стандарт IP67, защита от временного погружения в воду на глубину до 1 м |
| Виброустойчивость | MIL-STD-810F, FIG.514.5C-1 |
| Влагозащищенность | 100%, с конденсацией |
| Выдерживает падение с высоты | в нерабочем состоянии: выдерживает падение с высоты 2 м на бетон; в рабочем состоянии: до 40 G, 10 мс, пилообразно |
| Питание | съемная литий-ионная батарея с СД-индикаторами во внутреннем батарейном отсеке устройства: напряжение батареи - 7,4 В; емкость батареи - 3,7 Ач |
| Период работы без подзарядки батареи | 5,5 ч (с радиомодемом 450 МГц только на прием)8 4,5 ч (с радиомодемом 450 МГц на прием и передачу)8 3,7 ч (с GSM/GPRS-модемом)8 |
| Потребляемая мощность | менее 5,1 Вт (в режиме RTK-ровера со встроенным радиомодемом и Bluetooth) |
| Вход внешнего питания | 10 - 24 В постоянного тока с защитой от перенапряжения на порту 1 и порту 2 (7-контактный Lemo) |
| Рабочая температура | от -40 °С до +65 °С7 |
| Температура хранения | от -40 °С до +75 °С7 |
| Масса | 1,12 кг (Масса комплекта с внутренней батареей, встроенным радиомодемом, стандартной УКВ-антенной и адаптером для быстрой установки) 3,57 кг (Масса комплекта RTK-ровера в сборе, включая внутреннюю батарею, контроллер, кронштейн и веху) |
| Размеры | 11,9 х 13,6 см (включая разъемы) |
| Веб-интерфейс | Trimble WebUI: позволяет легко настраивать, управлять, контролировать приемник и передавать данные; доступ через WiFi, последовательное соединение, USB и Bluetooth |
| Сертификаты | FCC Часть 15 (устр. класса Б), 22,24; R&TTE СЕ Mark; C-Tick, А-Tick; PTCRB; WFA |
| УКВ-радиомодем | Герметично встроенный в корпус приемопередающий УКВ-радиомодем (в зависимости от комплектации) с мощностью передачи 2 Вт |
| USB | есть |
| Шифрование | WEP64, WEP128, WPA и WPA2 |
| Примечание: | |
| 1) D - измеряемое расстояние, мм. | |
1 Точность и надежность зависят от переотражения сигналов, наличия препятствий, геометрии спутников и атмосферных условий. Всегда следуйте рекомендуемым инструкциям выполнения геодезической съемки.
2 Зависит от состояния систем WAAS/EGNOS.
3 Значения мм/км для сетевого RTK решения относятся к ближайшей физической базовой станции.
4 Зависит от атмосферных условий, многолучевости сигналов и геометрии спутников. Надежность инициализации непрерывно контролируется для обеспечения максимального качества.
5 Точность зависит от количества GNSS спутников. Позиционирование xfill прекращается после пяти минут отсутствия связи. При использовании единственной базовой станции, для работы xFill необходимо, чтобы антенна базовой станции находилась в пределах 1 м от точки с известными координатами.
6 Вычисляется от последнего значения точности в RTK перед потерей связи с источником поправок и запуском xFiII.
7 Приемник сохраняет работоспособность при температуре до-40 °С, минимальная температура эксплуата¬ции встроенных батарей составляет -20 °С.
8 Зависит от температуры и скорости беспроводной передачи данных. При работе приемника и встроенного радиомодема в режиме передачи рекомендуется внешний источник питания емкостью 6А/ч и выше.

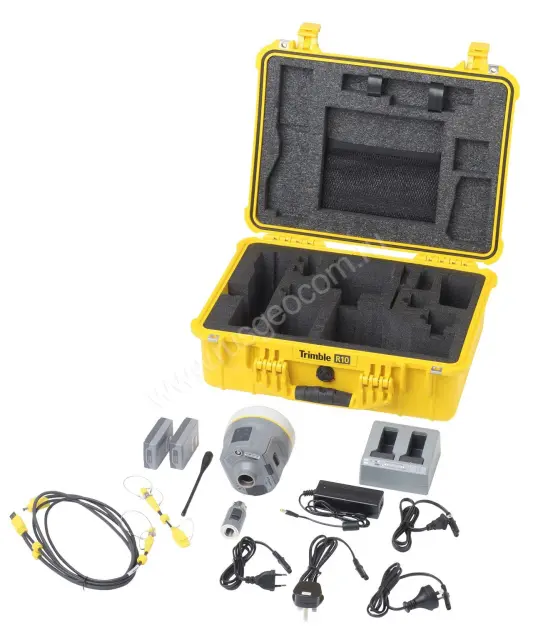

Комплектация
- 1 GNSS приёмник Trimble R10 встроенный радиомодуль 410-470 MHz
- 2 Радиоантенна с разъемом SMA (410-470 MHz, 0 dB) 89854-00
- 3 Чемодан для всего комплекта приемника 89857-00
- 4 Y-кабель передачи данных по USB / Питания (7P Lemo to USB-A Male and Power)
- 5 USB кабель для передачи данных в поле (7P Lemo to USB-A Female)
- 6 Устройство для быстрой установки (0.05м)
- 7 Вставки для слотов в ЗУ – 2 шт.
