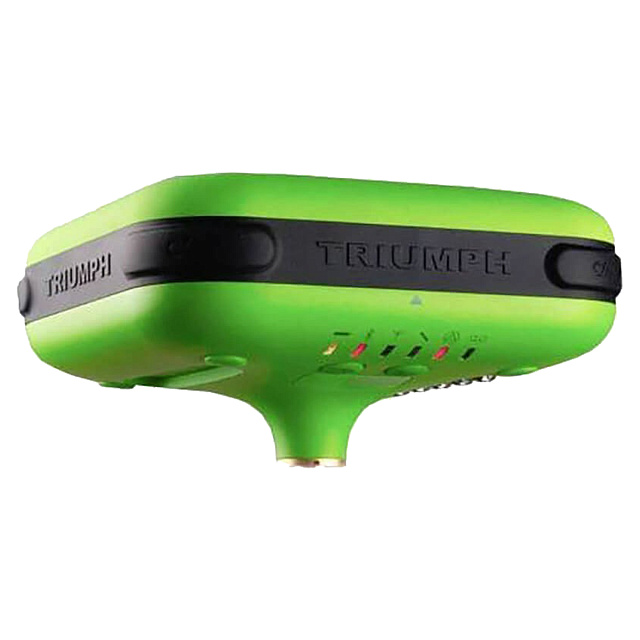

GNSS приемник Javad Triumph 1
Технические характеристики GNSS приемник Javad Triumph 1
| Javad Triumph 1 | |
|---|---|
| Описание | Всего 216 каналов: all-in-view ((GPS L1/L2/L5, Galileo E1/E5A/E5B, ГЛОНАС L1/L2/LS, QZSS L1/L2/L5, Beidou B1/B2, SBAS L1/L5)ГЛОНАСС L1/L2, SBAS), прочный пластиковый и магниевый корпус с интефейсом MinPad |
| Характеристики слежения | |
| Отслеживаемые сигналы | GPS C/A, P1, P2, L2C (L+M), L5 (I+Q) Gallileo E1 (B+C), E5A (I+Q), E5B (I+Q), AltBoc GLONASS C/A, L2C, P1, P2, L3 (I+Q) QZSS C/A, L1C(I+Q), L2C (L+M), L5 (I+Q), SAIF Beidou B1, B2 SBAS L1, L5 |
| Точность съемки | |
| Автономная | <2 м |
| Статика, Быстрая статика | По горизонтали: ±2·(3,0 + 0,1·10-6 ·D)** По вертикали:±2·(3,5 + 0,4·10-6 ·D) |
| Кинематика | По горизонтали ±2·(10,0 + 1,0·10-6 ·D) По вертикали: ±2·(15,0 + 1,0·10-6 ·D) |
| RTK (OTF) | По горизонтали: ±2·(10,0 + 1,0·10-6 ·D) По вертикали: ±2·(15,0 + 1,0·10-6 ·D) |
| DGPS | < 0.25 м при пост-обработке < 0.5 м в режиме реального времени |
| Холодный старт | <35 сек |
| Горячий старт | <5 сек |
| Повторный старт | <1 сек |
| Характеристики питания | |
| Батареи | Две встроенные литиево-ионные батареи (7.4 В, 5.8 Ач каждая) |
| Время работы | до 18 часов |
| Входное напряжение | +10 до +30 вольт |
| Характеристики ГНСС антенны | |
| ГНСС антенна | Встроенная |
| Тип антенны | Microstrip (Zero Centered) |
| Отражатель | антенна на горизонтальном отражателе |
| Характеристики радио | |
| 3.5G UMTS/HSPA модуль | Глобально (850/1900/2100) /Сев. Америка (850/1900/1700-2100AWS) / Европа (900/2100) |
| GSM/GPRS/EDGE модуль | Встроенный GSM/GPRS/EDGE quad-band модуль, GPRS/EDGE Класс 10 |
| CDMA200 модуль | Встроенный CDMA2000 dual band модуль 800/1900МГц |
| УВЧ радиомодем | Встроенный 406-470MГц р приемопередатчик, до 38.4 кбит/сек |
| Выходная мощность | 1 Вт |
| Ввод/Вывод | |
| Коммуникационные порты | - 2 последовательных (RS232) до 460.8 кбит/сек - Высокоскоростной USB 2.0 (480 Mбит/сек - Full-duplex 10BASE-T/100BASE-TX Ethernet - Wi-Fi (IEEE 802.11b/g) - Bluetooth® V2.0+EDR Класс 2 поддерживающий SPP Slave и Master Profiles |
| Разъемы | - внешний для ГНСС антенны (опционально) - для модемной антенны - для внешнего источника питания (PWR) - 1PPS вывод (опционально) - Маркер событий ввод (опционально) |
| Индикация и управление | Шесть светодиодов, две кнопки (MinPad) |
| Память и запись | |
| Встроенная память | До 2048Mб встроенной несъемной памяти для записи данных |
| Запись сырых данных | До 100 раз в секунду (100Гц) |
| Тип данных | Фаза и несущая GPS L1/L2, Galileo E1/E5A, ГЛОНАСС L1/L2 |
| Вывод данных | |
| Вывод данных | в режиме реального
времени RTCM SC104 версии 2.x и 3.x Ввод/вывод |
| ASCII | вывод NMEA 0183 версии 2.x и 3.0 вывод |
| Внешние характеристики | |
| Корпус | Магниевый сплав и пластик, пылевлагозащита IP67 |
| Температура работы | -40° C до +60° C*** |
| Температура хранения | -45° C до +85° C *** |
| Размеры | Ш:178 мм x В:96 мм x Г:178 мм |
| Вес | 1700 г |
| *Версия платы 10 и новее **При хороших условиях наблюдения и правильной длине сессии наблюдения ***Температура работы для Литиево-Ионных батарей от -30 ° C до +55° C Температура хранения для Литиево-Ионных батарей от -20 ° C до +45° C |
|
Стандартная конфигурация: GPS L1/L2/L2C/L5, ГЛОНАСС L1/L2, Частота выдачи измеренных координат и сырых данных в режиме реального времени 5 Гц, Память 256 Mб, RAIM, Code Differential Base/Rover, Усовершенствованное подавление многолучевости, Интерфейс MinPad, Два RS232 последовательных порта (460.8 кбит/сек), USB порт, Встроенная ГНСС антенна, Интерфейс Bluetooth®, Wi-Fi (IEEE 802.11b/g), KFK WAAS/EGNOS (SBAS), Литиево-ионные аккумуляторы.
Опциональная конфигурация: Galileo E1/E5A, Galileo E5B*, GLONASS L3*, QSZZ, Beidou B1*, Beidou B2*, Частота выдачи измеренных координат и сырых
данных в режиме реального времени 10Гц, 20Гц,
50Гц,100Гц, Втроенная память до 2048 Mб, Heading Determination, GLONASS .2mm Dynamic Calibration, Подавление внутриполосной помехи, JAVAD ArcPad, Маркер событий, 1 PPS, Встроенный 3.5G UMTS/HSPA модуль, Встроенный GSM/GPRS/EDGE модуль, Встроенный модуль CDMA2000, Встроенныйl УВЧ модем, Ethernet, Разъем внешней ГНСС антенны (TNC).
Спецификация может изменяться без уведомления.
