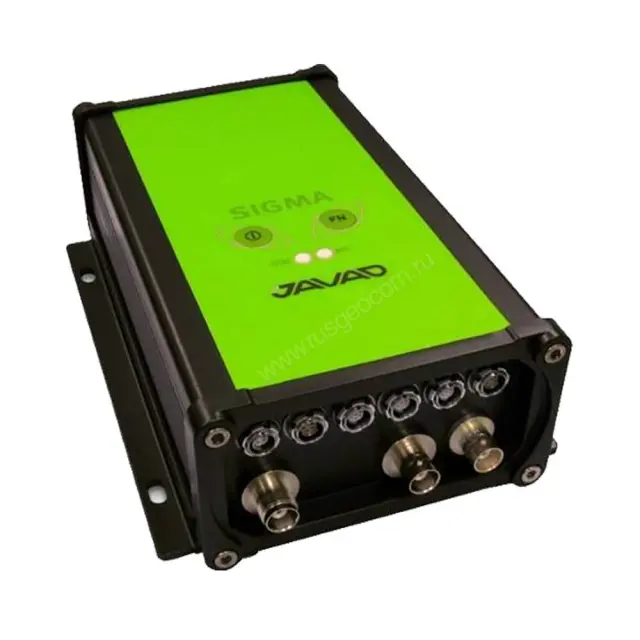

GNSS приемник Javad SigmaQ G3D
Технические характеристики
Javad SigmaQ G3D
|
|
|---|---|
Каналы
|
216
|
GPS C/A, P1
|
4
|
GPS L2C (L+M), P2
|
4
|
GPS L5 (I+Q)
|
-
|
Galileo E1 (B+C)
|
4
|
Galileo E5A (I+Q)
|
-
|
Galileo E5B (I+Q), AltBOC
|
-
|
ГЛОНАСС C/A, L2C, P1, P2
|
1
|
ГЛОНАСС L3 (I+Q)
|
-
|
QZSS C/A, L1 (I+Q), SAIF
|
1
|
QZSS L2C (L+M)
|
1
|
QZSS L5 (I+Q)
|
-
|
Beidou B1
|
+
|
Beidou B2
|
-
|
SBAS L1
|
+
|
SBAS L5
|
-
|
Габариты, мм (ШxВxГ)
|
32 x 61 x 190
|
Вес, г
|
1330
|
Автономная точность
|
<2 м
|
Точность в режиме Статика, Быстрая статика |
По горизонтали: ±2·(3,0 + 0,5·10-6 ·D) По вертикали: ±2·(5,0 + 0,5·10-6 ·D) |
Точность в режиме Кинематика |
По горизонтали: ±2·(10,0 + 1,0·10-6 ·D) По вертикали: ±2·(15,0 + 1,5·10-6 ·D) |
Точность в режиме RTK (OTF)
|
По горизонтали: ±2·(10,0 + 1,0·10-6 ·D) По вертикали: ±2·(15,0 + 1,5·10-6 ·D) |
Точность Real-time heading
|
~ 0.004/L [rad] RMS**
|
Точность определения тангажа и крена (Roll/Pitch)
|
~0.0065/L [rad] RMS**
|
DGPS точность
|
< 0.25 м постобработка, < 0.5 м в режиме реальн. времени
|
Скорость обновления Pos/ fix |
до 20 Гц RTK+attitude |
Холодный, горячий старт
|
<35 с, <5 с
|
Повторный старт
|
<1 с
|
IBIR
|
-
|
3.5G UMTS/HSPA модуль
|
Глобально (850/1900/2100) /Сев. Америка (850/1900/1700-2100AWS) / Европа (900/2100)
|
GSM/GPRS модуль
|
Встроенный GSM/GPRS quad-band модуль, GPRS Класс 10
|
УВЧ радиомодем
|
Встроенный 360-470 MГц радиоприемопередатчик до 38.4 кбит/с
|
Мощность передатчика
|
1 Вт
|
External Reference Frequency
|
+
|
RS232
|
3
|
RS232/RS422
|
1
|
USB
|
1
|
Ethernet
|
1
|
Bluetooth
|
+
|
CAN
|
1
|
IRIG
|
1
|
Маркер событий
|
2
|
IEEE1588 Master Clock
|
-
|
1PPS
|
2
|
Батареи
|
Две литий-ионные батареи (7.4 В, 5.8 Aч каждая)
|
Ввод внешнего питания
|
Два, 1 - первый,1 - второй порт
|
Входное напряжение
|
+10 до +30 В
|
TriPad
|
Две кнопки, два светодиодных индикатора
|
Встроенная память
|
2048 MБ встроенной энергонезависимой памяти
|
Корпус
|
Алюминиевая экструзия, пылевлагозащита IP67
|
Температура работы
|
от-40° C до +75° C***
|
Температура хранения
|
от-45° C до +85° C***
|
ГНСС антенна
|
Внешняя
|
Ввод/вывод данных в режиме реального времени
|
JPS, RTCM SC104 v. 2.x и 3.x, CMR
|
Вывод данных в режиме реального времени
|
NMEA 0183 v. 2.x и 3.0, BINEX
|
* При хороших условиях наблюдения и правильной длине сессии наблюдения
** где L - минимальное расстояние между антеннами в [м]
*** Рабочая температура для литий-ионных батарей от -30 ° C до +55 ° C° ; Температура хранения литий-ионных бататрей
Стандартная конфигурация: GPS L1/L2/L2C, L5 (только G2T, G3T, G3TAJT), ГЛОНАСС L1/L2 (только G3T, G-3TAJ(T), D-G3D, Q-G3D), Частота выдачи измеренных координат и сырых данных в режиме реального времени 1 Гц, Подавление внутриполосной помехи (только G3TAJT), RAIM, Интерфейс TriPad, RS232 последовательный порт (460.8 kбит/с), Разъем внешней ГНСС антенны (TNC Female), Аккумуляторные батареи.
Опциональная конфигурация: Galileo E1/E5A (G2T, G3T, G3TAJT), Galileo E5B (только G3T), ГЛОНАСС L3 (только G3T), QZSS, Beidou B1, Beidou B2 (только G3T), WAAS/EGNOS/MSAS (SBAS) •Частота выдачи измеренных координат и сырых данных в режиме реального времени 5Гц, 10Гц, 20Гц, 50Гц, 100Гц, ЧастотавыдачиRTK решений1Гц,5Гц,10Гц,20Гц,50Гц,100Гц, Встроенная память до 2048MБ, Multi-Base Code Differential Rover, Code Differential Base, Подавление многолучевости, Два маркера событий, Два 1 PPS timing strobes, 1 PPS level конвертер, CAN порт, Ввод/вывод External Reference Frequency, External Reference Output Frequency конвертер, IEEE1588 Master Clock (только G3TAJT), Два высокоскоростных RS232 порта, Высокоскоростной RS232/RS422 порт, USB порт, Ethernet, Bluetooth, Встроенный 3.5G UMTS/HSPA модуль, Встроенный УВЧ модем, Встроенный GSM/GPRS модуль, Встроенный CDMA2000 модуль, WAAS/EGNOS/MSAS (SBAS), Два внешних разъема питания, Монтажный кронштейн.
Спецификация может изменяться без уведомления.Документация
